Quote Radiali
Le Quote Radiali sono composte essenzialmente da due parti: la linea di quota (puntatore) ed il testo.

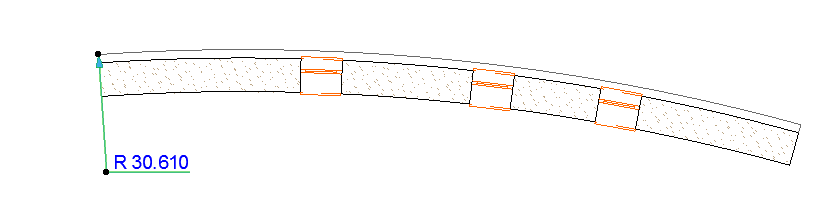

- Fare clic su un punto dell'elemento curvo.
- Tracciare la linea di quota, o verso il centro della curva o nella direzione opposta. La quotatura radiale deve essere sempre definita da un elemento curvo.
- Fare clic di nuovo per posizionare il testo che mostra la lunghezza del raggio.
Orientamento testo può essere definito nelle Impostazioni Quota Radiale. (Vedere sotto.)
Ridimensiona o Sposta quota radiale
È possibile aggiustare una quota radiale già posizionata con l'ausilio delle pet palette:

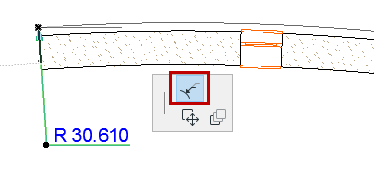

Usare l'icona Aggiusta quota radiale per stirare la quotatura.

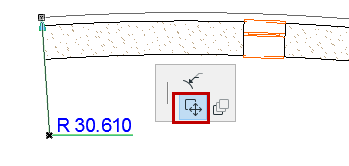

Usare l'icona Sposta quota radiale per muoverla.
