Quote Altimetriche

Le Quote altimetriche possono essere posizionate sui seguenti elementi:

  • Solaio
  • Mesh
  • Falda (piano-singolo e multi-piano)
  • Shell
  • Scala (e sottoelementi Scala)
    Nota: una Quota altimetrica situata in uno spazio vuoto (invece che su un elemento) sarà associata al livello del piano.

Posiziona Quota altimetrica

  1. Passa il cursore sull'elemento, quindi fare clic per posizionarlo. È necessario fare clic su parti visibili e selezionabili dell'elemento di destinazione.

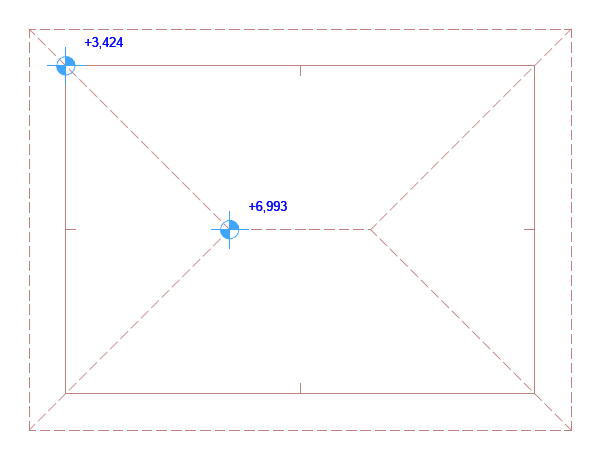

    Figura 1. Quote Altimetriche su un Tetto

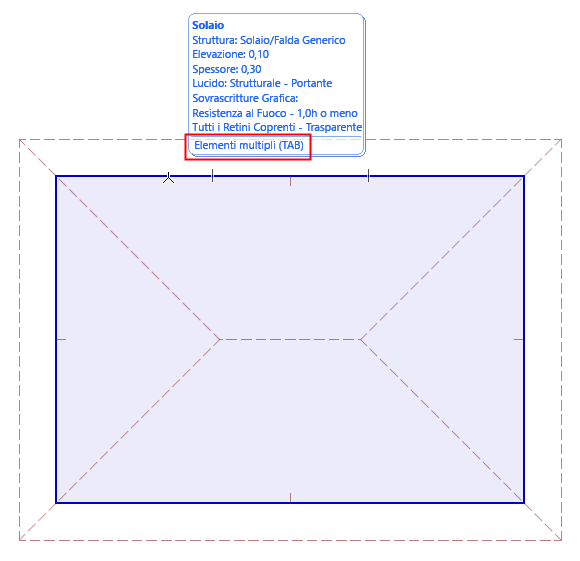

Se il cursore si trova su più elementi: premere il tasto Tab finché l'elemento desiderato non viene evidenziato, quindi fare clic per posizionare la quota.

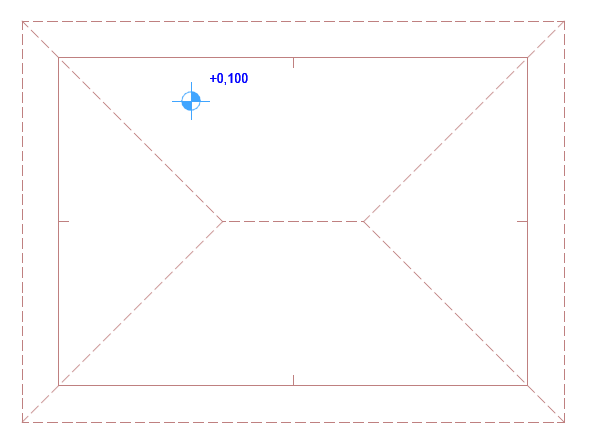

Quota Altimetrica su un Solaio

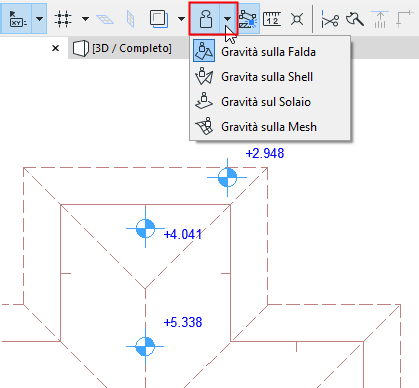

Utilizzare la Gravità per filtrare gli elementi di destinazione

Se gravità è attiva, la Quota altimetrica può essere posizionata solo sul tipo di elemento che utilizza la gravità (Solaio, Tetto, Shell o Mesh). Vedere Gravità.



Modificare il testo della quota

Per modificare il contenuto e lo stile del testo della quota: vedere Stile Testo.

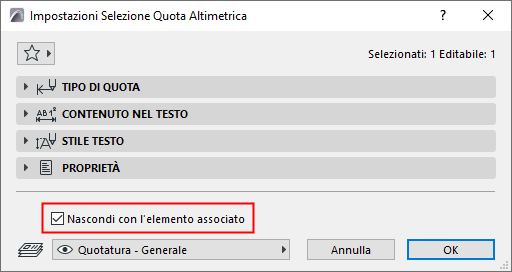

Nascondi con l'elemento associato

Per impostazione predefinita, una Quota Altimetrica rimane nascosta se l'elemento ad essa associato è nascosto (ad es. se è su un lucido nascosto). Per visualizzare comunque la dimensione, deselezionare questa casella.

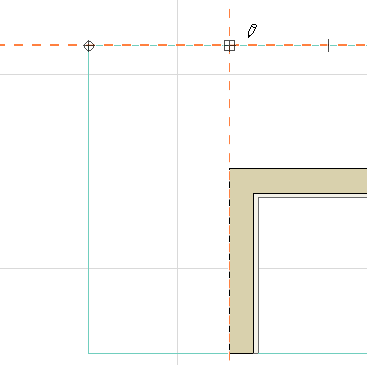

Posizionare la quota statica

Le quote statiche non sono associative.

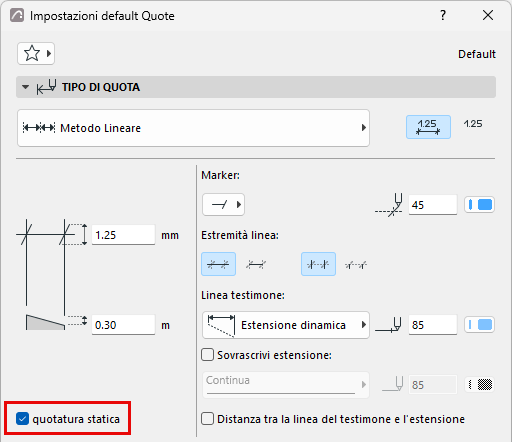

Per rendere statica una quotatura esistente, selezionare la quotatura e abilitare la casella di controllo Quotatura statica nelle Impostazioni Quote.



Il punto di riferimento di una quota lineare statica è rettangolare.



Una volta che una quota è stata trasformata in dimensione statica non potrà più tornare associativa.
