Quote Angolari

Le Quote Angolari visualizzano le misure degli angoli


  • tra una coppia di linee o di bordi lineari
  • o l'angolo di un elemento curvo
    Nota: le quote angolari non sono disponibili nella Finestra Documento 3D.

Metodi di costruzione delle Quote angolari

La Quota Angolare ha due metodi di costruzione (scegliere Palette Informazioni o Impostazioni Quota Angolare):

  • Metodo di costruzione Quota Interna (acuta):

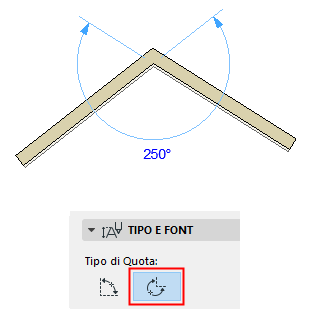

  • Metodo di costruzione Quota Esterna (ottusa):

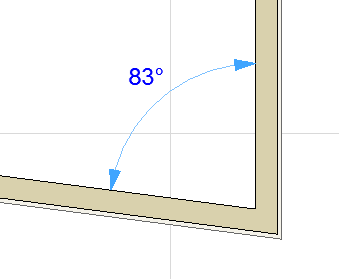

Posizionare una Quota Angolare tra due bordi

Per posizionare la quota di un angolo tra due bordi

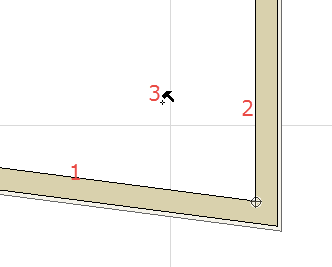

  1. Fare clic su un bordo o linea.
  2. Fare clic su un secondo bordo o linea.
  3. Fare clic una terza volta per posizionare la quota dell'angolo.

    AngleDimPlace1.png      AngleDimPlace2.png

È anche possibile fare clic su quattro punti qualsiasi della finestra o su una Linea Guida per definire due vettori. Fare nuovamente clic per posizionare la quota angolare tra i due vettori: in questo caso, le quota angolare non è associativa.

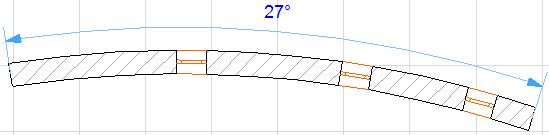

Posizionare una Quota Angolare su un Elemento curvo

  1. Selezionare lo Strumento Quota Angolare nella Palette Strumenti.
  2. Fare clic sull'elemento curvo. I due punti estremi dell’arco verranno evidenziati automaticamente.

  3. Fare clic con il cursore a forma di martello per posizionare la catena di quota.
