Assegnare un retino coprente

I retini coprenti possono essere applicati a Travi, Pilastri, Solai, Mesh, Falde, Shell, Aperture, Forme e Zone.

Per tutti questi tipi di elementi tranne Zone:

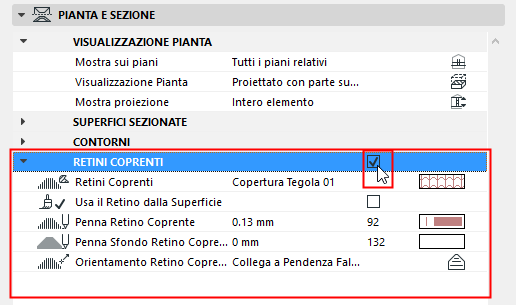

1. Andare al pannello Pianta e Sezione delle sue Impostazioni (o fare clic sul pulsante Pianta e Sezione nella Palette Informazioni.)
2. Selezionare la casella Retini coprenti.





3. Fare clic sull'elenco a discesa dei parametri del Retino coprente per accedere all'elenco dei retini disponibili, e scegliere il retino desiderato.
   Nota: solamente i Retini definiti come Retini Coprenti in Opzioni > Impostazioni Attributi > Retini sono qui disponibili.
   • Usa il Retino dalla Superficie: selezionare questa opzione per utilizzare invece la superficie del Materiale da Costruzione dell'elemento.
4. Usare i seguenti comandi dei retini coprenti:
   • Scegliere gli attributi Penna e Sfondo per il Retine coprente.
   • Usare il parametro Orientamento retino coprente per definire l'orientamento della campitura del retino.

     Vedere Impostare l'orientamento delle campiture dei retini simbolo o vettore.

Per le Zone:

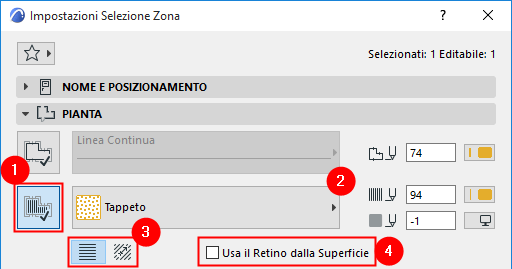

1. Attivare il pulsante "Retino Coprente" nelle Impostazioni Zona (pannello Pianta) facendo clic su di esso.





2. Fare clic sull'elenco a discesa nome o icona del Retino per accedere all'elenco dei retini disponibili, e scegliere il retino desiderato dall'elenco a discesa.
3. Scegliere un pulsante di opzione per definire l'orientamento della campitura del retino.
4. Se la superficie della zona ha un retino coprente, si avrà la possibilità di visualizzare piuttosto quest'ultimo: selezionare Usa il retino dalla superficie.

   Vedere Impostare l'orientamento delle campiture dei retini simbolo o vettore.
