Pannello Dettagli Quota

Visualizza anche l'Altezza delle Aperture

 selezionare questa casella se si desidera che il marker di quota visualizzi il valore di altezza dell'apertura con la larghezza. Se si seleziona questa casella, scegliere uno dei tre pulsanti di selezione sulla destra per definire in che modo visualizzare il valore dell'Altezza:

• Sempre con Fuori formato: includere, se presente, il fuori formato verticale dell'apertura, nel valore di Altezza.
• Sempre senza Fuori formato: non includere alcun fuori formato quando si calcola il valore di Altezza visualizzato.
• Determinato da Larghezza: se la Larghezza quotata include un fuori formato, mostra l'Altezza con il suo Fuori formato. Se la Larghezza quotata non include un fuori formato, non includere alcun fuori formato nel valore d'Altezza visualizzato.

Quotare i componenti degli Elementi Struttura Composta e Profilo

• Con il metodo Manuale, procedere facendo clic sul punto finale di ciascuno strato prima di inserire la sua quota.





• Con il metodo Automatico, i punti di quota sono situati presso le facce e/o le linee di riferimento a seconda delle opzioni selezionate sotto (deve essere selezionata almeno una categoria)
• Facce Esterne
• Facce Struttura Interna
• Linee di Riferimento

Il metodo Automatico funziona sui Muri in Pianta e sui muri e i Solai in sezione.

Vedere anche Quotare lo spessore dei muri o solai.

Note:

• In pianta, il nucleo o i nuclei strutturali di un elemento profilo saranno quotati lungo la parte in sezione.
• In sezione , il nucleo o i nuclei strutturali interni di un elemento profilo saranno quotati lungo il rettangolo d'ingombro.
• Se si edita la struttura di un elemento composto o di un profilo in modo che esso non abbia più un nucleo, la quota solo-struttura verrà automaticamente sostituita da una quota dell'intero spessore muro/solaio.

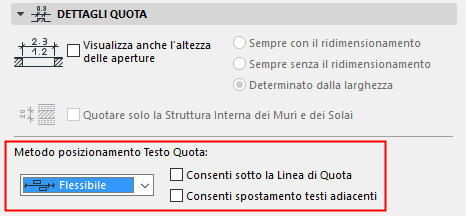

Metodo posizionamento Testo Quota

Utilizzare queste opzioni per controllare in che modo i Testi di Quota deve essere sistemati se diventano troppo affollati.

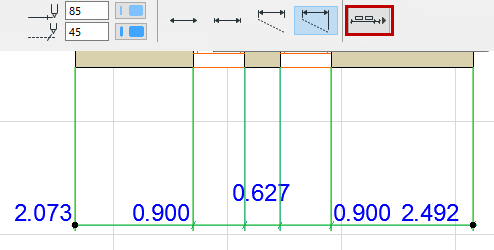

• Classico: l'algoritmo utilizzato nelle versioni precedenti di Archicad.

I testi di quota sono disposti orizzontalmente e al centro del segmento misurato.

• Se non c'è abbastanza spazio, I testi di quota si spostano lateralmente in modo da essere leggibili. Anche i testi di quota adiacenti si spostano lateralmente.
• Se non c'è spazio per muoverli lateralmente, vengono spostati verticalmente verso l'alto, per righe.

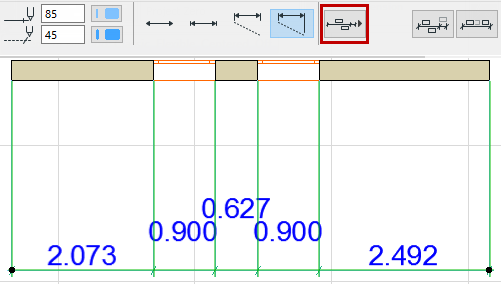

• Flessibile (default): questo metodo è più sofisticato di quello Classico: segue aggiustamenti automatici anche se il testo della quota è stato spostato manualmente o contiene più righe.
• I testi di quota sono disposti orizzontalmente e al centro del segmento misurato.
• Se lo spazio è troppo stretto, i Testi di quota si sposteranno lateralmente. (I testi adiacenti restano fermi.)
• Se non c'è abbastanza spazio per uno spostamento laterale, i testi possono essere sistemati verticalmente.





Con questo metodo sono disponibili due opzioni segni di spunta aggiuntive:

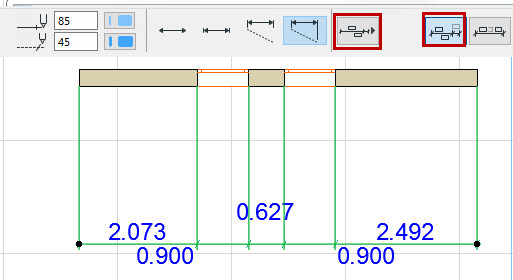

• Consenti sotto linea di quota: nel contesto della sistemazione, i testi possono essere visualizzati sotto la linea di quota e sopra.

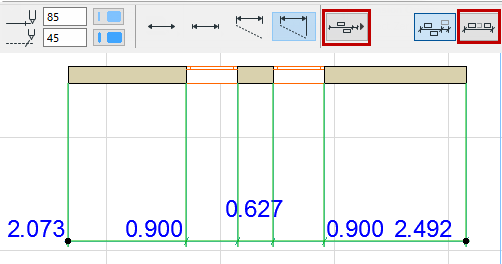

• Consenti spostamento dei testi adiacenti: quando un testo di quota viene spostato lateralmente, i testi di quota adiacenti possono essere spostati lateralmente (al centro dello spazio rimanente) come necessario.

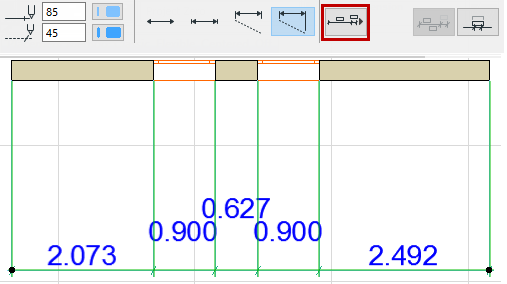

• Centrato:
• Tutti i testi di quota sono disposti direttamente al centro del segmento misurato. Non vengono eseguiti spostamenti laterali.
• Se non c'è abbastanza spazio, gli spostamenti sono effettuati in senso verticale.









• Consenti sotto linea di quota: nel contesto della sistemazione, i testi possono essere visualizzati sotto la linea di quota e sopra.
• Permetti sovrapposizione con i Marker:  i testi possono sovrapporsi con i marcatori di quota. (Se questo controllo non è attivato, i testi saranno spostati verticalmente per evitare sovrapposizioni con marcatori.)

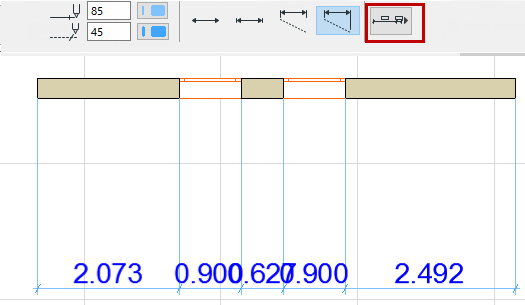

• Inattivo: non ha luogo alcuna regolazione automatica per migliorare la leggibilità.

  Tutti i testi sono semplicemente disposti in una riga, direttamente al di sopra della linea di quota senza riguardo per la leggibilità.
