Definire i Gruppi di Collisioni

Nel Gruppo 1 e nel Gruppo 2, utilizzare l'interfaccia dei criteri per definire i gruppi di collisione.

• Per verificare le collisioni tra tutti i tipi di elementi, utilizzare gli stessi criteri per entrambi i gruppi.
• Per verificare le collisioni tra gli elementi 3D e i soli elementi di MEP, limitare uno dei gruppi agli elementi classificati come MEP.

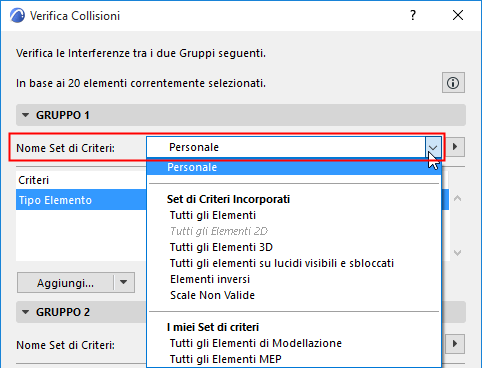

• Per usare un set di criteri salvato per definire un gruppo di collisione: fare clic sulla freccia Nome Set di Criteri per elencare i Set di criteri del progetto:





  • Scegliendo qui un Set di criteri, il contenuto sostituirà i criteri correnti del gruppo di collisioni.
  • I Set di criteri elencati possono essere disabilitati se il set comprende criteri non applicabili al rilevamento delle collisioni (ad es. tipi di elementi 2D, o proprietà IFC)

    Vedere anche Set di criteri predefiniti.

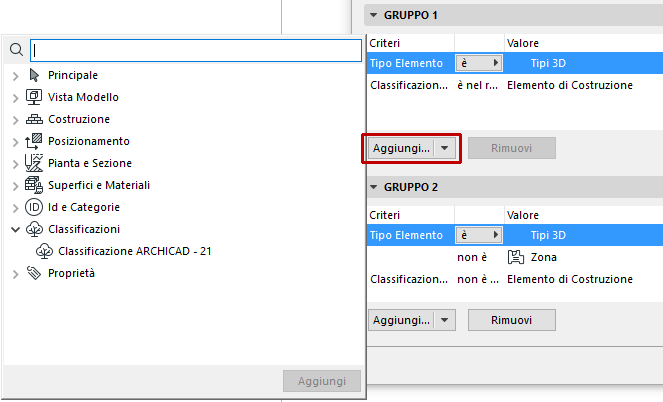

• Fare clic su Aggiungi per visualizzare una finestra di dialogo per scegliere le proprietà e i parametri con cui limitare il gruppo.
