Imposta Tolleranze di Volume/Superficie

Opzionalmente, definire le Tolleranze per il volume e la superficie delle parti in collisione degli elementi.

Gli elementi vengono considerati parti in collisione se il volume delle parti in collisione (se abilitato) o l'area della superficie delle parti in collisione supera il valore di Tolleranza.

Nota: le unità di misura sono le Unità di Lavoro del progetto (Opzioni > Preferenze Progetto).

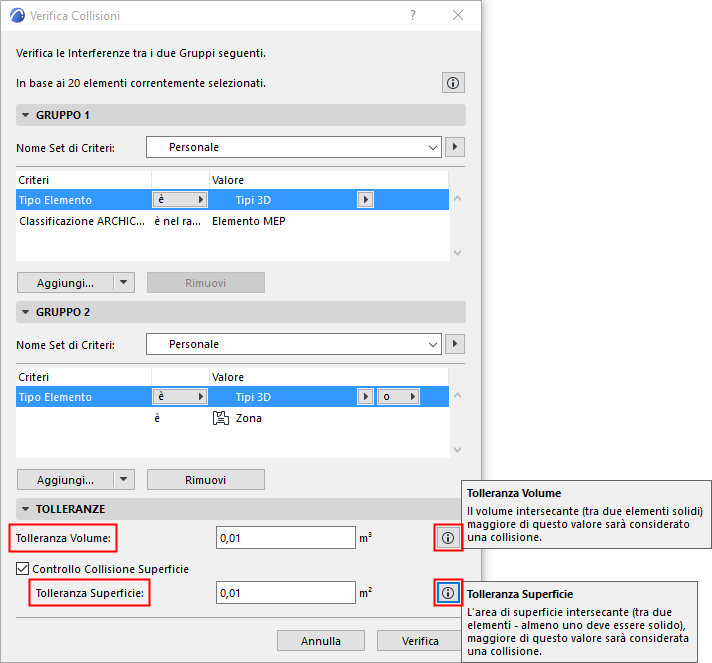

Tolleranza Volume

Verifica Collisioni considera gli elementi in collisione sempre in termini di volume delle parti in collisione.

È possibile impostare una Tolleranza Volume opzionale: se il volume delle parti in collisione dei due elementi supera questo valore di tolleranza, gli elementi vengono considerati in collisione.

Controlla Collisione di Superfici

Come opzione aggiuntiva, la funzione Rilevamento Collisioni controlla anche l'area delle superfici delle parti in collisione. Se si attiva il controllo delle superfici e si imposta una tolleranza, gli elementi vengono considerati in collisione se l'area delle superfici in collisione supera questo valore di Tolleranza Superficie.

Nota: se Controllo Superfici è attivo, è possibile che due elementi vengano considerati in collisione anche se il volume di collisione non supera la Tolleranza Volume, poiché l'area delle superfici di collisione supera la Tolleranza Superfici. Vedere l'esempio, sotto.
