Modificare graficamente un Percorso

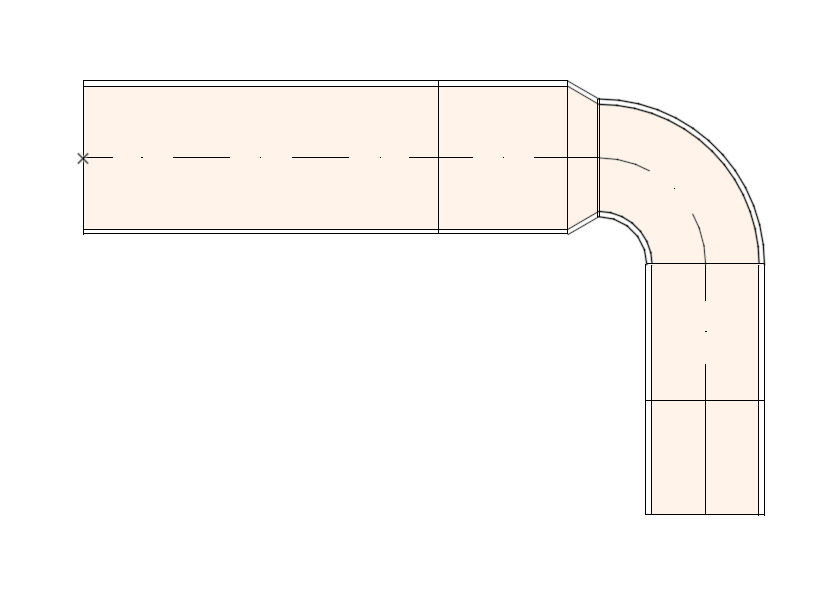

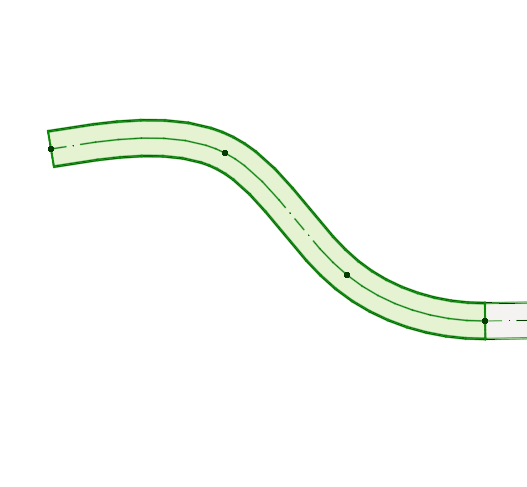

Inserisci nuovo nodo

Dalla linea di riferimento:

1. Scegliere Inserisci Nodo.
2. Trascinare per creare un nuovo nodo e modificare la forma del Percorso.

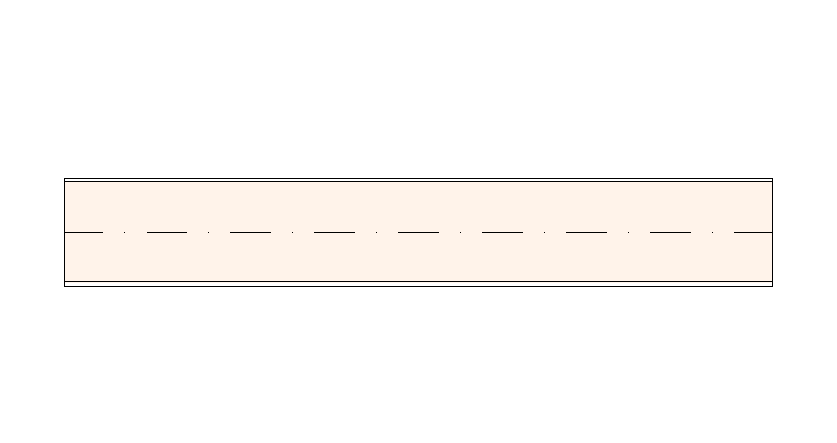

Muovi Nodo

Trascinare il nodo di connessione o inserire i valori nell'Ispettore. Questo modifica la lunghezza del segmento.

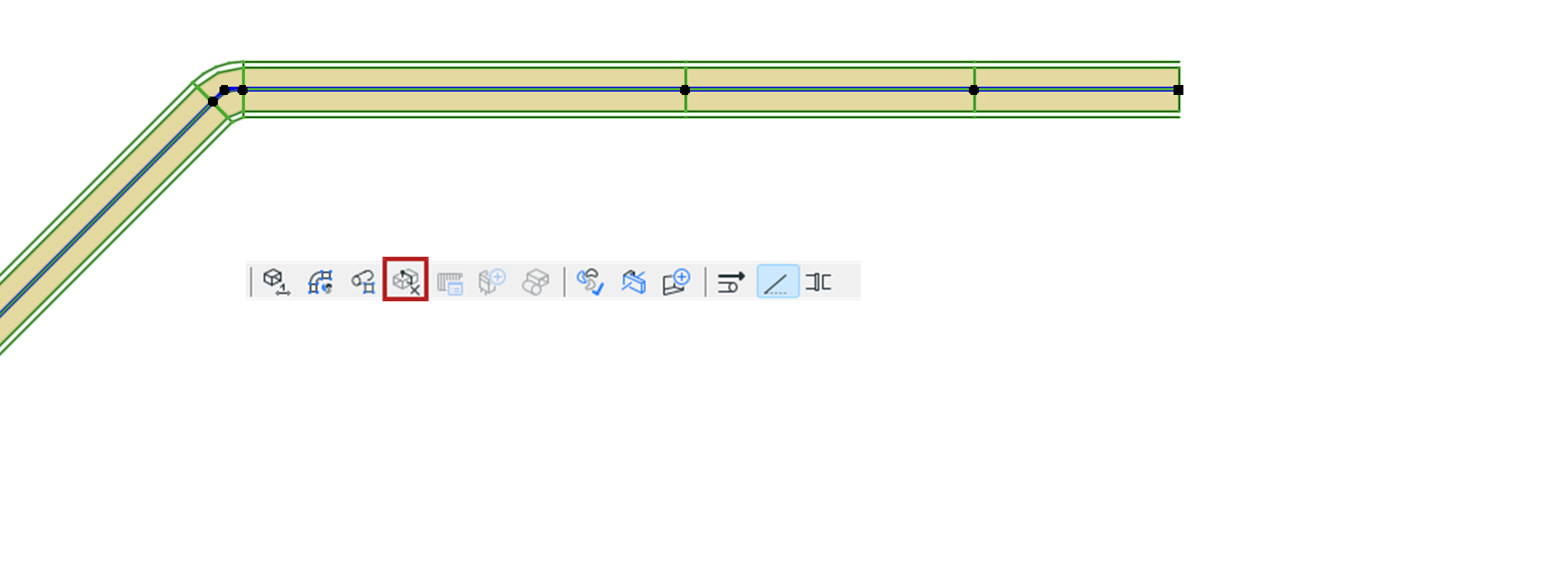

Elimina Nodi non usati

1. Selezionare uno o più percorsi MEP.
2. Dalla barra Strumenti MEP, dal menu Progettazione o dal menu contestuale: fare clic su Elimina i nodi MEP non utilizzati.





Questo comando elimina tutti i nodi inutilizzati nei percorsi selezionati, ossia i nodi che si trovano tra due segmenti con la stessa geometria e che non vengono utilizzati per collegare un altro elemento.

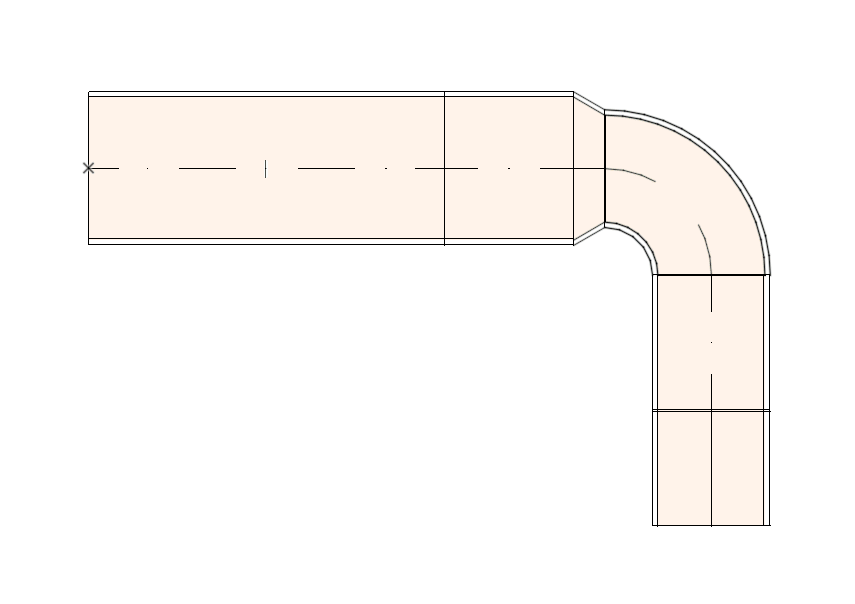

Elevazione Percorso (Pianta)

Immettere il valore di innalzamento voluto per il Percorso.

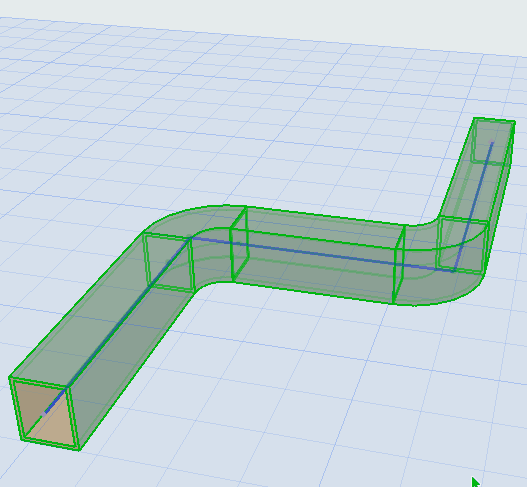

Eleva Percorso (3D)

Usare il comando Trascina per modificare l'elevazione del Percorso sull'asse Z.

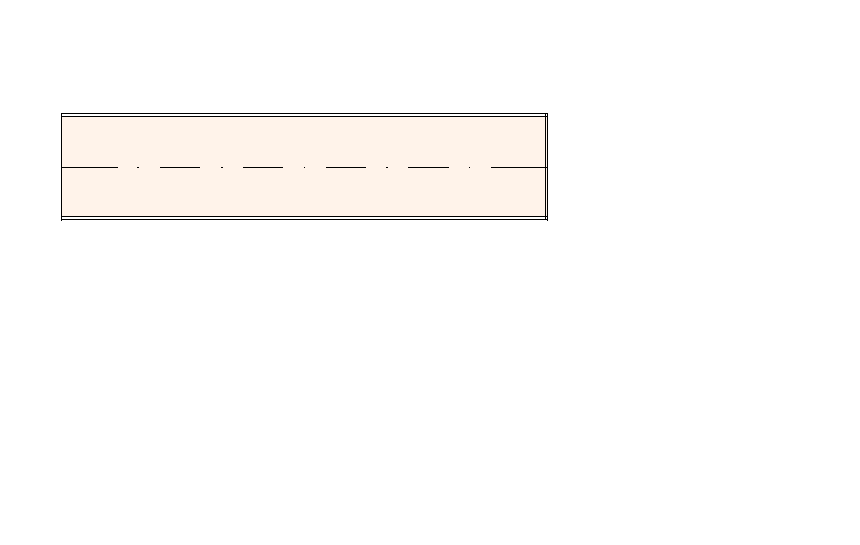

Prosegui Percorso

Disponibile all'estremità di un elemento diritto non connesso.

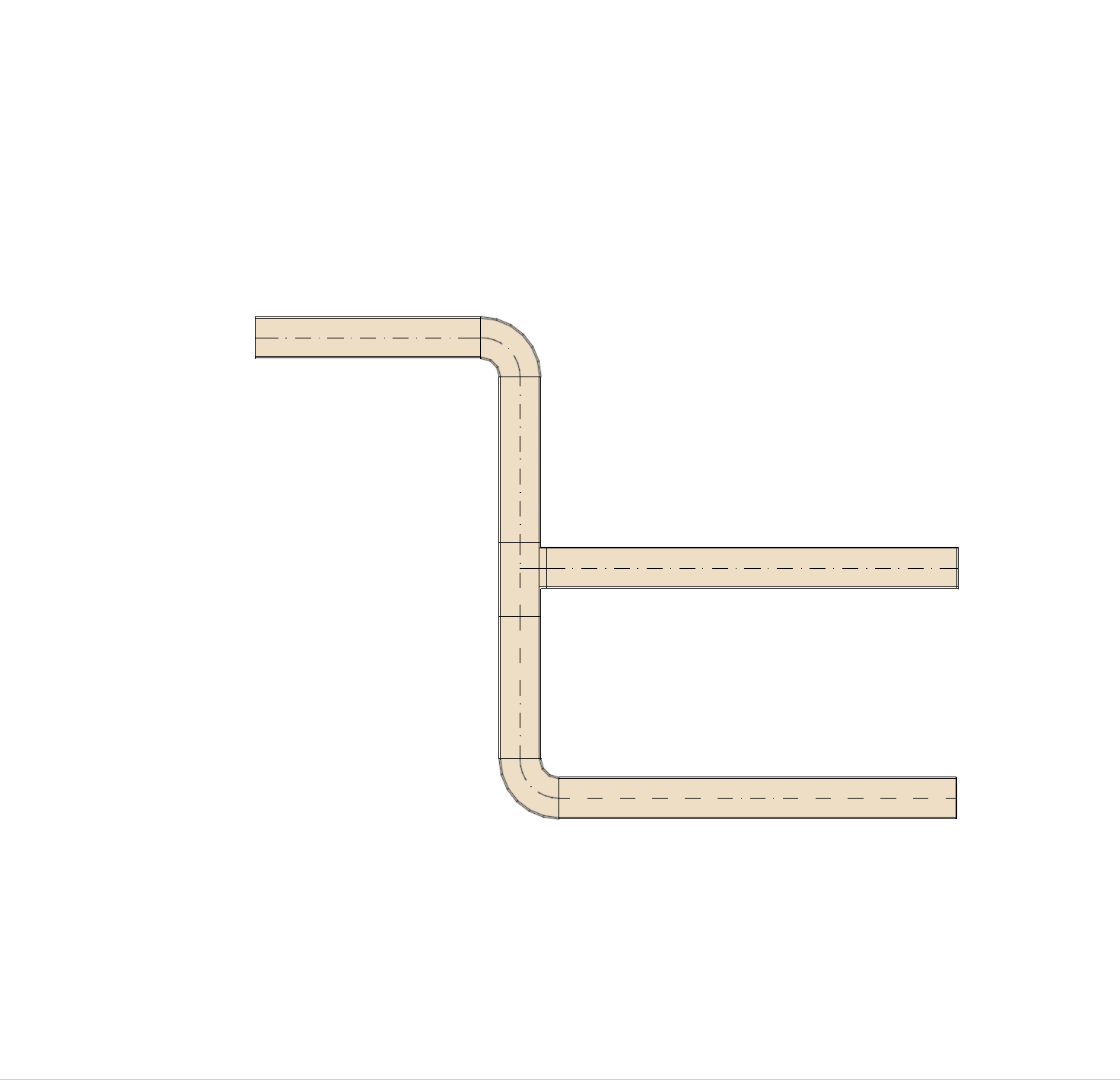

Offset segmento

1. Selezionare l'elemento.
2. Fare clic sulla linea di riferimento.
3. Dalla pet palette, selezionare "Offset segmento" per spostarlo.

Tutti gli elementi collegati si spostano insieme al segmento e le connessioni vengono mantenute. Vedere anche: Spostare i percorsi e gli elementi collegati (Pianta)

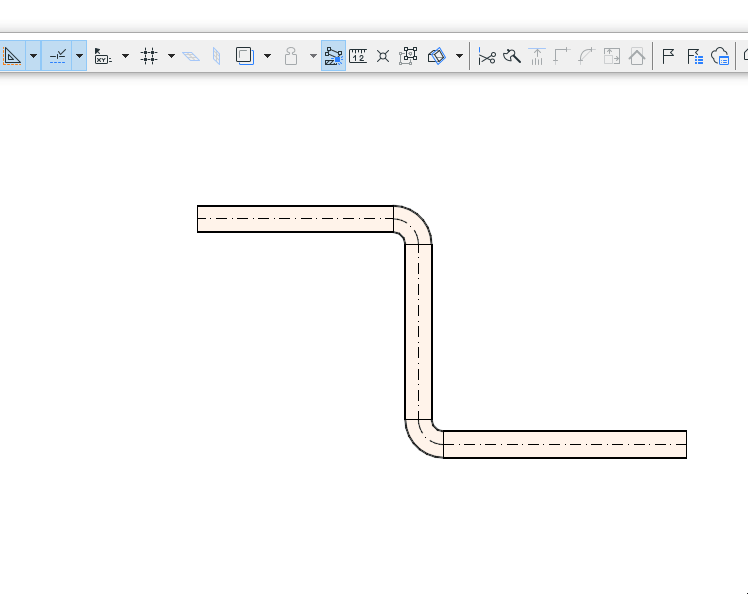

Dividi Percorso MEP

1. Selezionare il percorso che si vuole dividere.
2. Scegliere il comando Edita > Modifica > Dividi, o l'icona accetta dalla Barra degli Strumenti.
3. Disegnare una linea di divisione temporanea.
   Nota: nella Finestra 3D viene visualizzato come feedback un piano di divisione rosso.
4. Fare clic su una delle due parti della linea/arco di taglio con il cursore a forma di Occhio.
5. Gli elementi dalla parte indicata con il clic rimarranno selezionati, mentre gli elementi dalla parte dalla parte opposta verranno deselezionati.

Adattare reciprocamente gli elementi del percorso

È possibile utilizzare il comando Edita > Modifica > Estendi affinché gli elementi del percorso MEP vengano prolungati o ritagliati uno con l'altro.

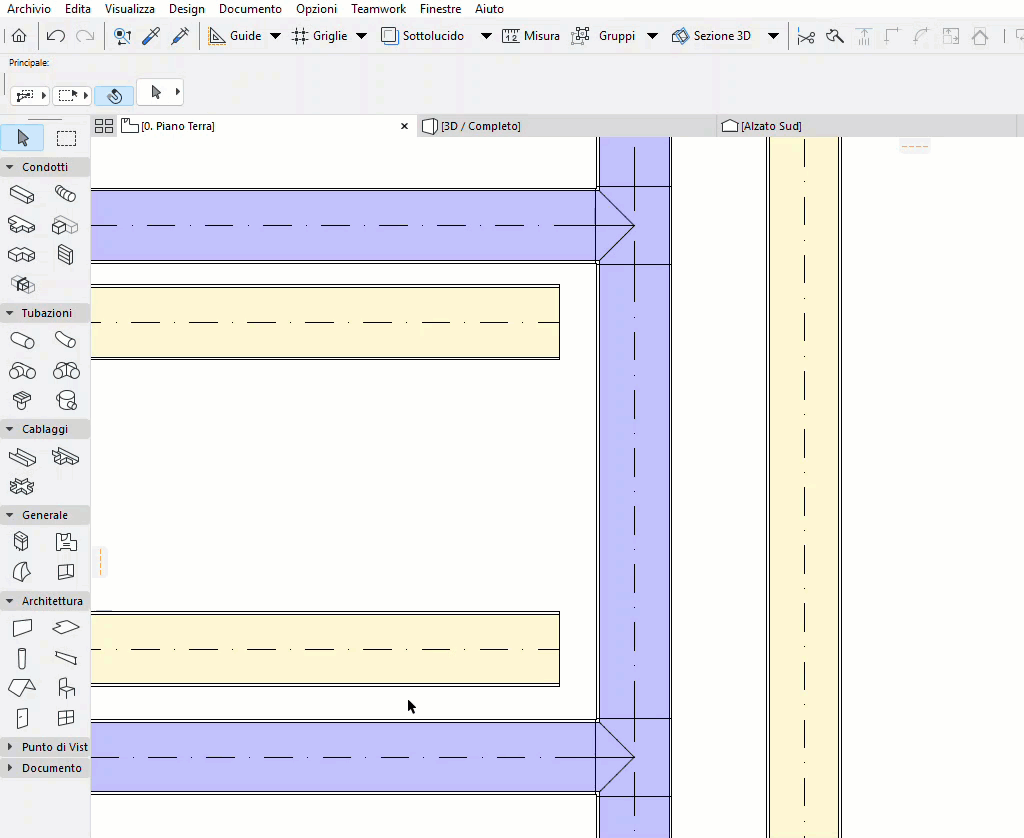

Oppure utilizzare il comando Aggiusta per generare una derivazione: se uno o più elementi di percorso vengono aggiustati rispetto a un altro elemento dello stesso tipo dove potrebbe formarsi una connessione valida, la connessione si formerà.

Vedere anche Estensione degli Elementi.

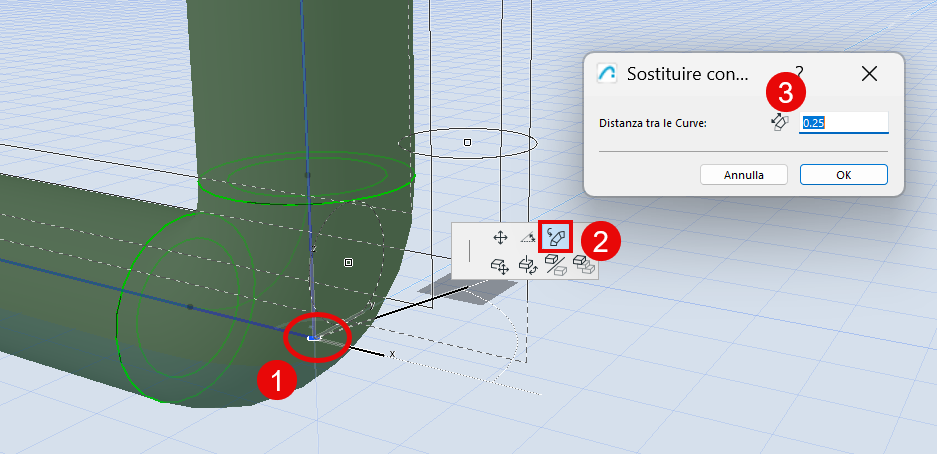

Sostituire con due curve

Convertire un gomito in due gomiti separati:

1. Selezionare una curva
2. Fare clic sul nodo centrale per accedere alla pet palette e scegliere il comando: Sostituisci con due curve
3. Nella finestra di dialogo, immettere la distanza richiesta, quindi fare click su OK

Vedere il video
