Modifica Diametro del Segmento - con Pet Palette

Modificare il diametro di un segmento di percorso (condotto, tubo o portacavi).

  1. Selezionare un percorso
  2. Fare clic sulla linea di riferimento del segmento che si desidera modificare
    Nota: attivare le Linee di riferimento MEP nelle viste 2D in Visualizza > Opzioni Visualizzazione a Video.

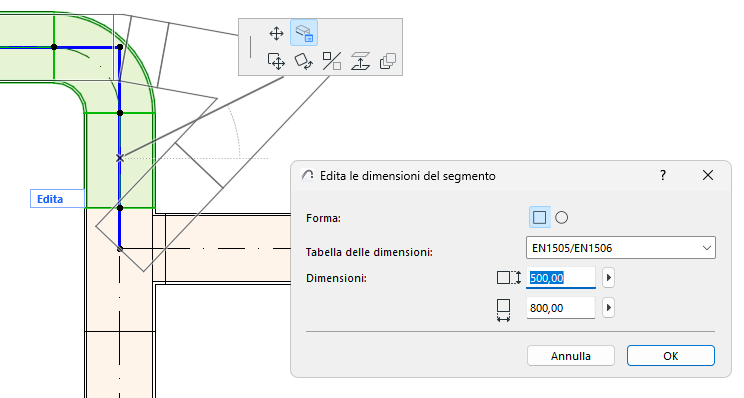

  3. Dalla palette Pet Palette, scegliere Edita Dimensioni segmento.
  4. Nella finestra di dialogo è possibile modificare la forma del segmento (solo per i condotti), la Tabella delle Dimensioni e le dimensioni del segmento.

  5. Fare clic su OK per aggiornare il segmento nel modello.


Le dimensioni disponibili si riferiscono alla tabella delle dimensioni selezionata (definita in Opzioni Percorso > Preferenze Progetto > Specifiche Percorso)

Vedere anche Ottimizzatore Dimensione Condotto.
