Editare le porte di connessione MEP

Per gli elementi Accessori, Apparecchiature e Terminali, è possibile modificare facilmente le porte di connessione:

1. Selezionare l'elemento.
2. Fare click sulla porta da modificare.
   Nota: Per scegliere tra connessioni sovrapposte: usare il tasto Tab per scorrere le connessioni disponibili, quindi selezionare quella desiderata
3. Dalla Pet Palette, scegliere Edita Dimensioni connessione.
4. Utilizzare la finestra di dialogo per impostare le opzioni.





Utilizzare i nodi di editazione grafica per regolare le connessioni e la geometria degli elementi.

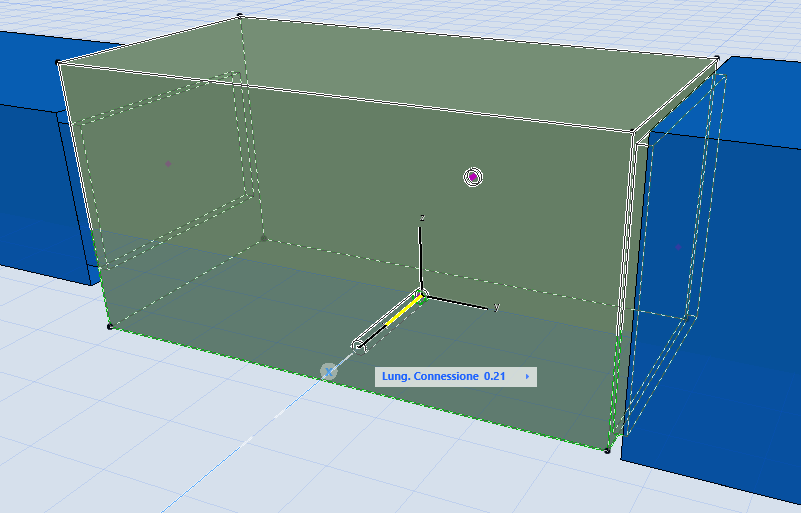

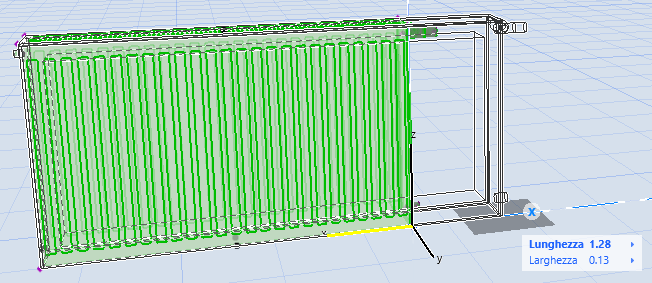

Figura 1. Riposizionare le connessioni	Figura 2. Imposta lunghezza connessione	Figura 3. Lunghezza, larghezza, altezza
