Ambiente di Lavoro MEP

Per accedere all'interfaccia relativa al MEP, usare Opzioni > Ambiente di Lavoro > Applica Profilo > Profilo Ingegneria MEP.

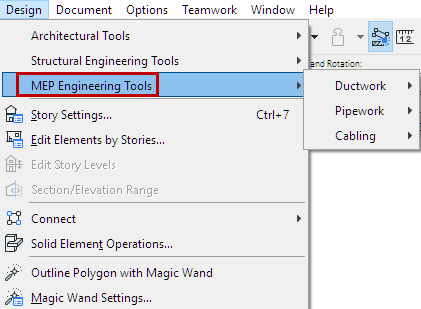

La Barra Strumenti MEP visualizza gli strumenti MEP (disponibili anche dal menu Design > Strumenti Ingegneria MEP), oltre agli strumenti architettonici generali ed essenziali, per supportare una modellazione accurata all'interno delle strutture edificio.


La barra MEP fornisce scorciatoie per i comandi MEP usati più di frequente
Figura 1. Barra Strumenti MEP

Opzioni a Video per la Modellazione MEP

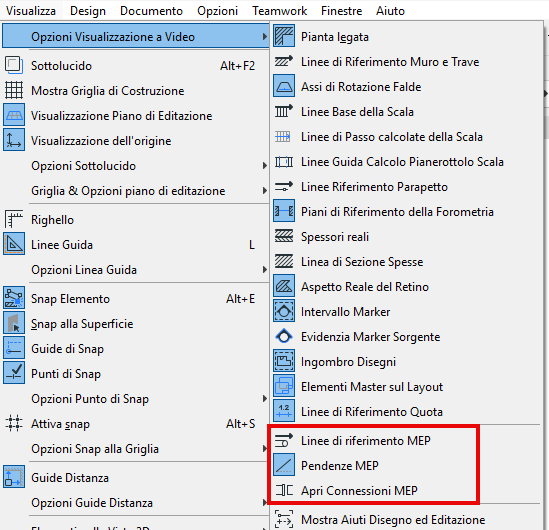

In Visualizza > Opzioni Visualizzazione a Video: attivare i commutatori di visualizzazione per essere di aiuto nella creazione di un modello MEP accurato:

  • Linee di riferimento MEP
  • Pendenze MEP
  • Apri Connessioni MEP


Gli stessi comandi sono disponibili anche dalla barra Strumenti MEP:



Mostra modello architettonico trasparente durante la modellazione MEP

È possibile mostrare il modello architettonico come trasparente durante la modellazione dei sistemi MEP. Ciò rende più semplice e rapido il tracciamento e il coordinamento, senza perdere di vista il contesto architettonico.



Utilizzare la Combinazione di Sovrascrittura Grafica "Architettura trasparente". Con le Regole Sovrascrittura Grafica, è possibile impostare la trasparenza desiderata per ciascun elemento architettonico.
