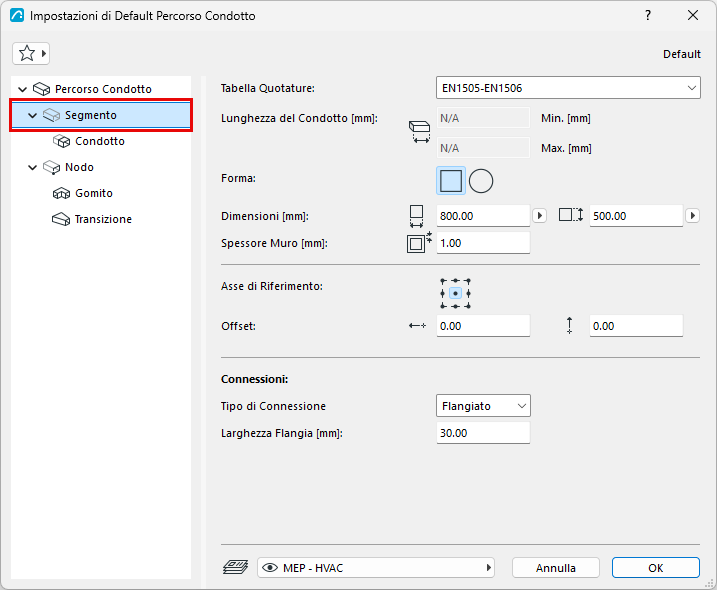

Percorso Impostazioni Segmento



Tabella Dimensioni

Scegliere una Tabella dimensionale. (Definire le tabelle a Specifiche Percorso.)

Lunghezza condotto

Questo dato viene visualizzato se è stato impostato "Usa lunghezze individuali" in Specifiche Percorso.

Vedere Usare le lunghezze individuali di tubi e condotti .

Forma

(Solo Conduttura:) Scegliere una sezione trasversale: Rettangolare o Circolare.

Quotature

  • (Solo Conduttura:) Per il rettangolo: Inserire le dimensioni della sezione trasversale.
  • Scegliere uno Standard di Quotatura circolare dalle Tabelle di Quote definite.
    Nota: è possibile personalizzare la sezione trasversale di qualsiasi segmento durante l'immissione: vedere Modifica al volo dei parametri del Percorso.

Spessore Muro

Spessore della parete dell'elemento MEP.

Allineamento e offset

Vedere Modifica della linea di riferimento del segmento - allineamento e offset

Tipo di Connessione

Scegliere il tipo appropriato (ad es. Flangiato, Saldato, Semplice) - questo varia a seconda del tipo di Percorso. Immettere la larghezza/il diametro, se applicabile.

Quindi i gomiti e i nodi del segmento utilizzeranno i collegamenti secondo le scelte effettuate.

Nota: Quando si collega un elemento di percorso a un oggetto MEP indipendente, l'elemento di percorso "eredita" automaticamente il Sistema MEP del punto di connessione dell’oggetto.
