Dati di ventilazione
- Creare un sistema di ventilazione utilizzando elementi di canalizzazione

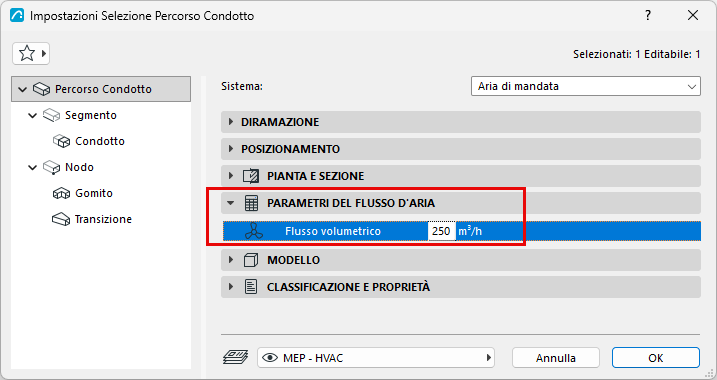

- Per gli elementi del percorso del condotto e del terminale (nella finestra di dialogo impostazioni o nella Palette Informazioni)
- Aggiungere i sistemi di ventilazione al Browser del sistema MEP (vedere Aggiungere il sistema MEP al Browser del sistema MEP)

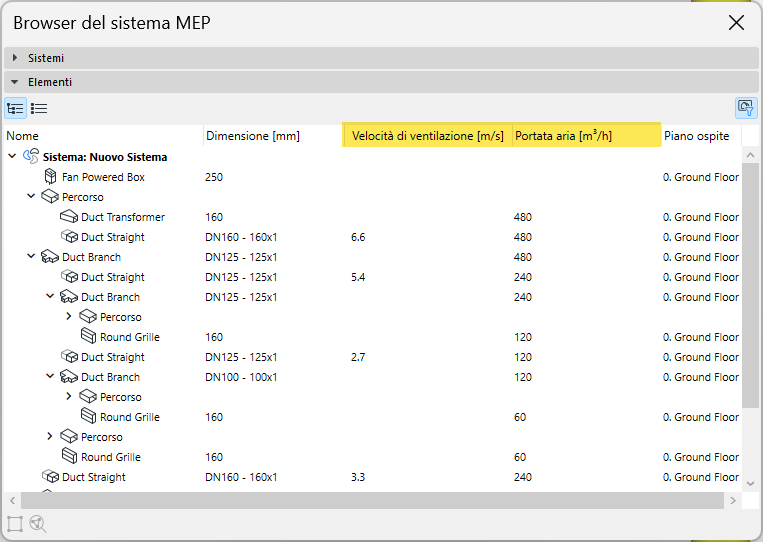

- Controllare i calcoli del sistema nel browser: selezionare un sistema nella metà superiore del browser per visualizzare le dimensioni e i calcoli degli elementi che lo compongono, elencati in basso:
- I flussi di volume vengono aggiunti fino al punto di partenza del sistema
- La velocità viene calcolata per i percorsi e i segmenti
Questi dati si basano sulle dimensioni dell'elemento e sui dati della Portata volumetrica immessi per gli elementi terminali e il percorso della conduttura con estremità aperta.

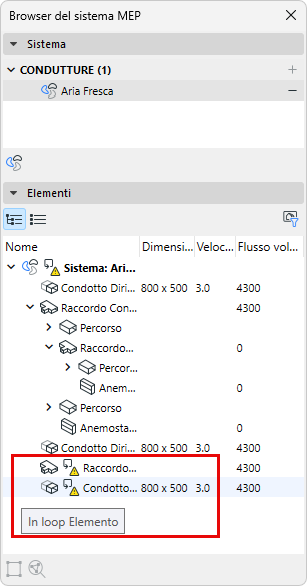

Nota: quando nel sistema si formano dei percorsi ad anello, diventa impossibile calcolare la portata e la velocità. Tali percorsi ad anello sono contrassegnati nel Browser del sistema.
- Ottimizzare le dimensioni della Conduttura: in base ai dati mostrati nel Browser del Sistema MEP, utilizzare lo Strumento Conduttura per regolare le dimensioni come necessario.
È possibile visualizzare questi dati per tutte le parti del sistema utilizzando etichette e liste.
Problemi di visualizzazione dei dati MEP?
A volte i dati visualizzati (ad esempio nelle etichette e nei programmi) non vengono aggiornati. In questo caso:
- Assicurarsi di avere aggiunto il sistema al Browser del sistema per attivare il calcolo (vedere Aggiungere il sistema MEP al Browser del sistema MEP)
- Se non è stato selezionato nulla nel piano, utilizzare il comando del menu contestuale: Ricostruire le proprietà MEP
