Crea parte MEP personale

Utilizzare questa funzione per modellare un oggetto MEP 3D personale se non è disponibile nella libreria, come una valvola o un raccordo specifico corrispondente alle dimensioni e alla logica di connessione richieste.

  1. Nella pianta o nella finestra 3D, usare un elemento di costruzione (per es. Muro, Solaio, Oggetto, Elemento MEP) per modellare un componente MEP personale.

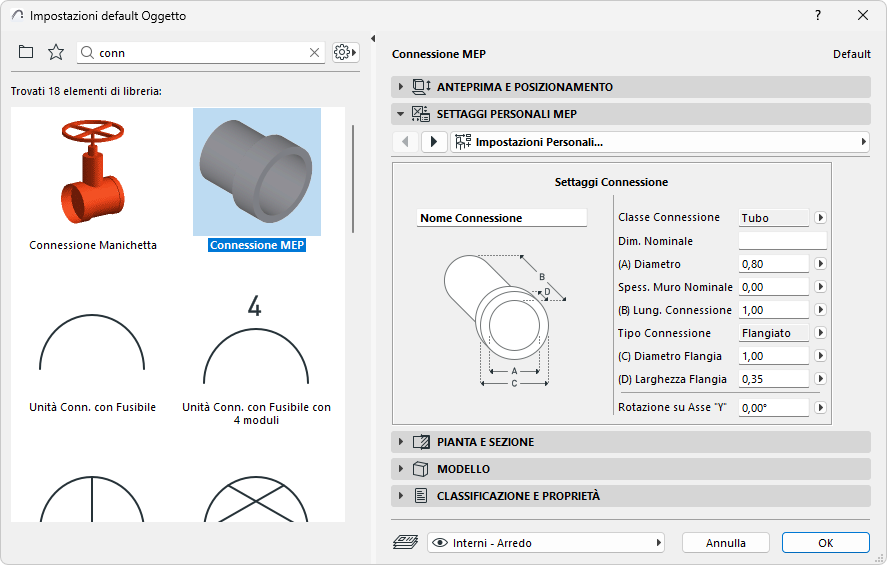

  2. Se l'elemento MEP personalizzato necessita di una o più connessioni, bisogna usare l'oggetto Connessione MEP all'interno dell'elemento. Questo è disponibile dalla Libreria MEP:

  3. Dalla finestra 3D:
    • usare Archivio > Librerie e Oggetti > Salva Selezione come > Parte MEP
    • Fare clic sul comando Parte MEP... dalla barra strumenti MEP
  4. Nella finestra di dialogo visualizzata: immettere un Nome file e una destinazione per l'oggetto.

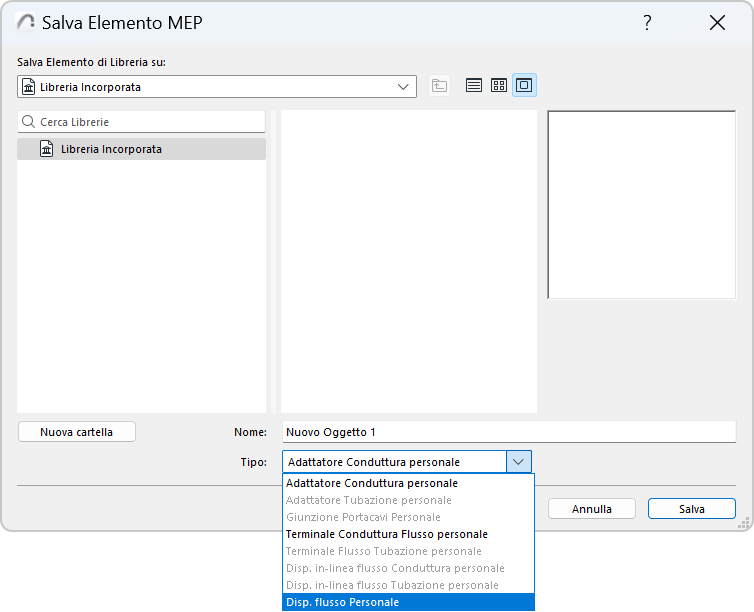

  5. Scegliere un sottotipo nel menu a discesa Tipo.

    Nota: i sottotipi disponibili dipendono dal numero e dal tipo di oggetti connessione MEP contenuti nell’oggetto personale. Se ha una sola connessione, l'attrezzatura e i sottotipi in linea (che richiedono connessioni collineari multiple) non sono disponibili qui.
  6. Fare clic su Salva. Il nuovo oggetto MEP è accessibile dalle Impostazioni strumento del sottotipo scelto.

Argomenti correlati:

Crea simbolo MEP personale
