Impostazione della pendenza dei percorsi MEP

Modifica della pendenza durante l'immissione

Durante l'immissione del percorso, utilizzare l'Ispettore per modificare la pendenza del segmento di percorso.

• Immettere un valore (positivo per la salita, negativo per la discesa)

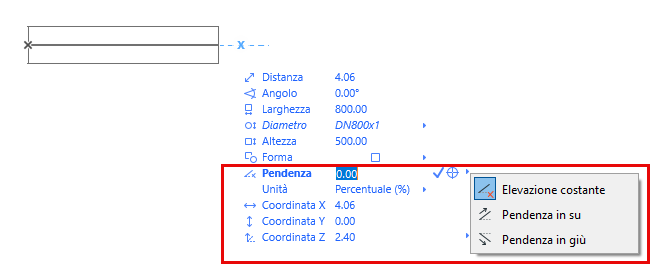

• In alternativa, scegliere "Pendenza in su" o "Pendenza in giù" e immettere un valore

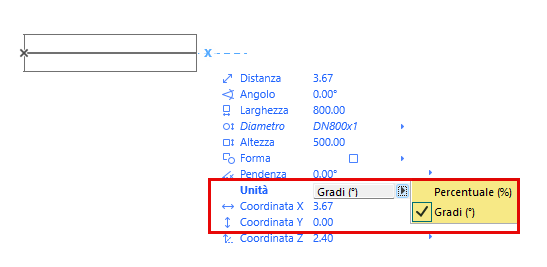

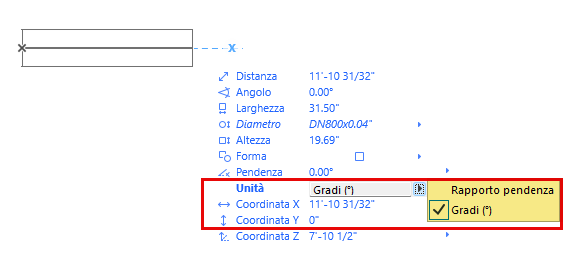

• È possibile definire la pendenza in percentuale o in gradi. Se si utilizzano le unità Imperiali, è possibile definirle come dislivello/distanza.

Vedere il video: Impostazioni Pendenza Flessibili

• La pendenza del percorso viene mantenuta anche dopo un cambiamento di altezza lungo il percorso. Se si modifica la coordinata Z, il percorso continuerà alla nuova quota, mentre la pendenza rimarrà costante.

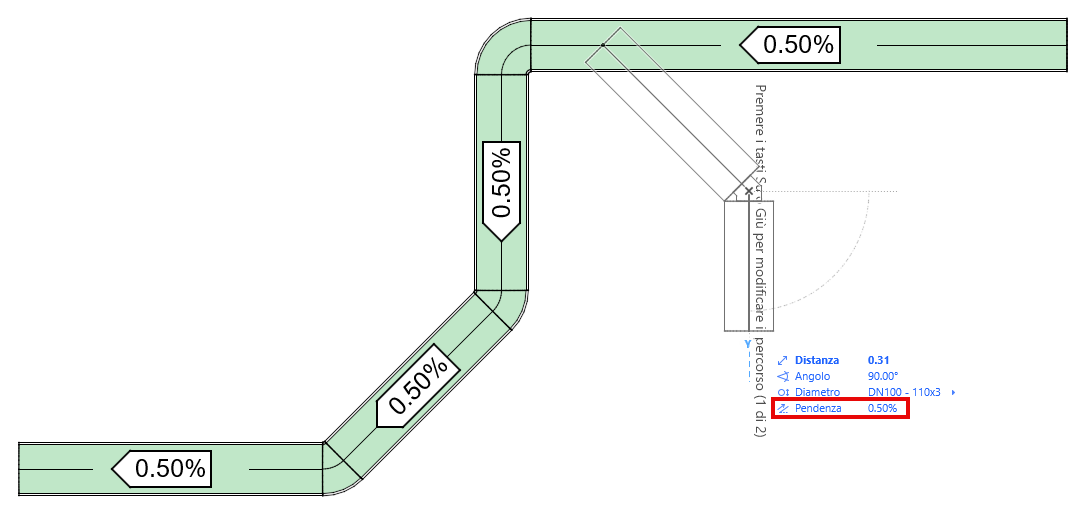

• I segmenti di percorso di nuova derivazione ereditano anche la pendenza del percorso

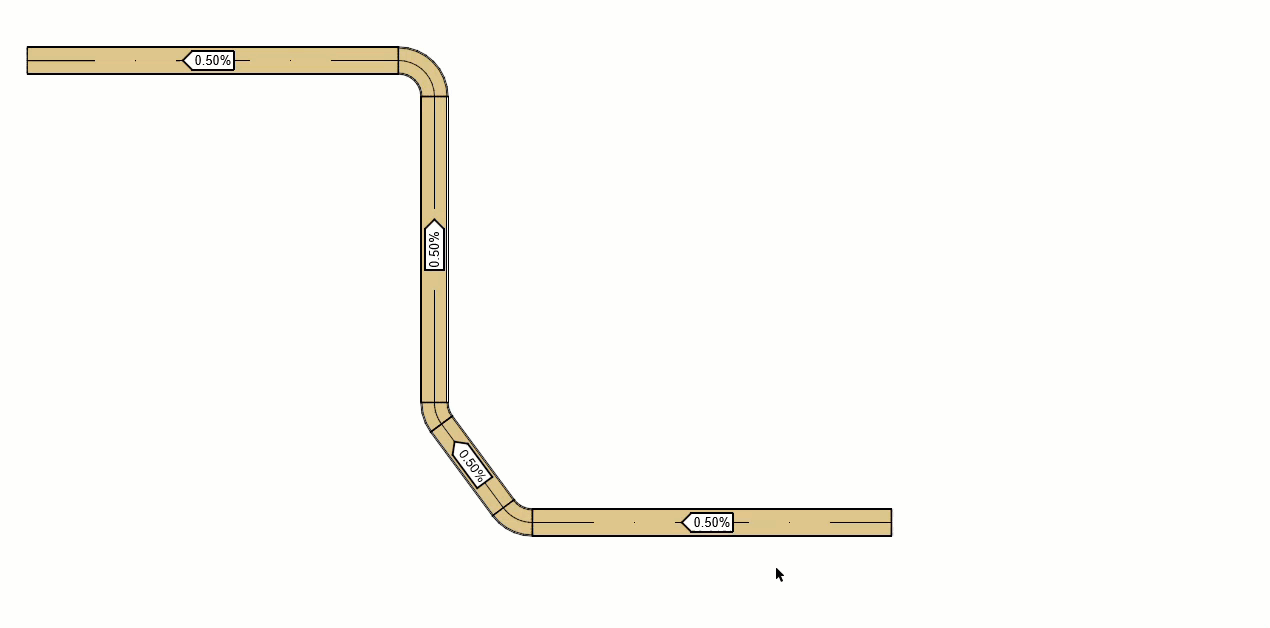

Modificare la pendenza nel punto selezionato

1. Selezionare l'estremità aperta di un elemento del percorso.
2. Dalla Pet Palette, scegliere Modifica pendenza nel punto selezionato.
3. Aprire l'Ispettore e modificare il valore della pendenza.

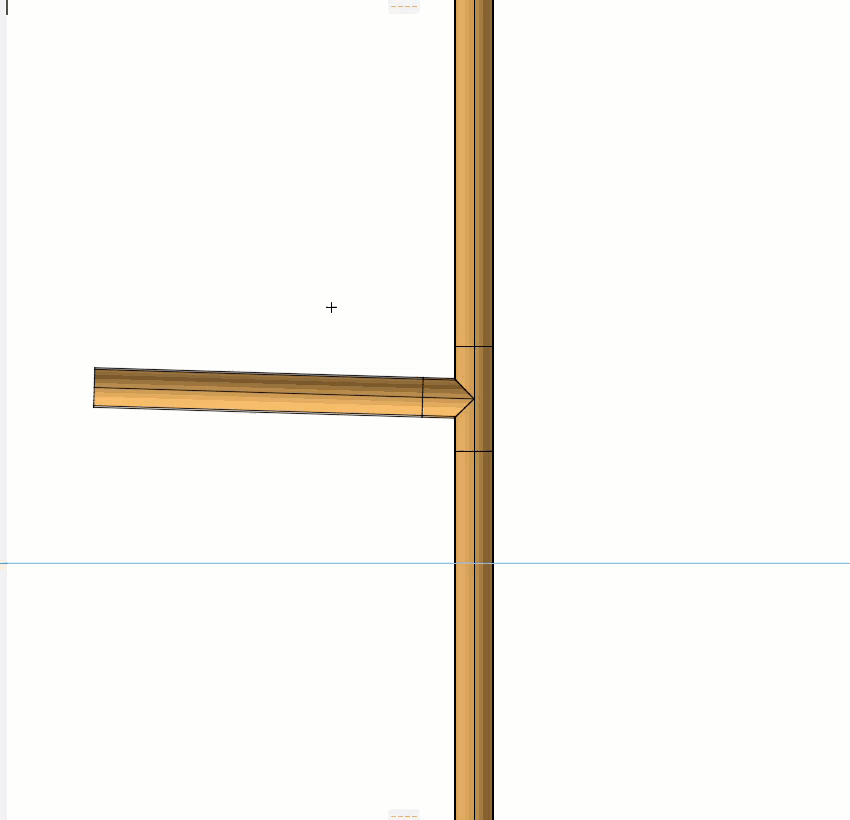

È anche possibile modificare la pendenza di un percorso presso un gomito o da una derivazione:

L'altezza del percorso nel punto su cui si è cliccato non cambierà.

Riscontro della pendenza

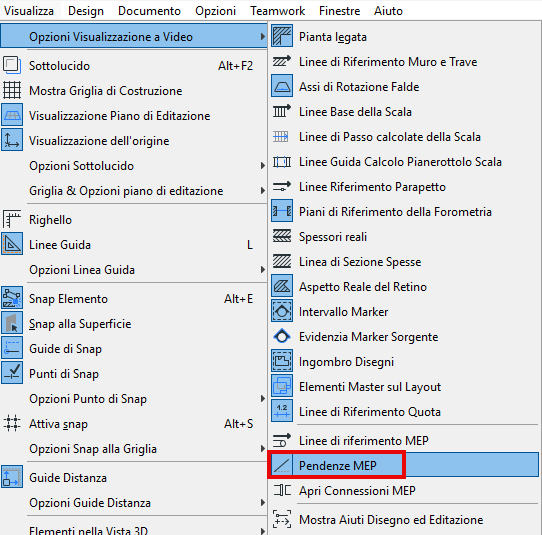

Attivare Pendenze MEP in Visualizza > Opzioni di visualizzazione a Video.

• Sulla Pianta viene visualizzata la direzione e il valore della pendenza del percorso (questo serve come riscontro sulle pendenze funzionali e viene mostrato solo per pendenze pari o inferiori al 5%)
• Per un elemento del percorso selezionato, l'Etichetta Informazioni visualizza anche il valore della pendenza





Nelle viste 3D e Sezione, gli elementi del percorso selezionati visualizzano una freccia verde per indicare la direzione della pendenza:
