Unisci DXF-DWG

1. Usare Archivio > Interoperabilità > Unisci, e scegliere dove cercare il file: da Archivio oda BIMcloud
2. Nella finestra di dialogo Unisci file, cercare il file DXF o DWG desiderato.
3. Fare clic su Apri.

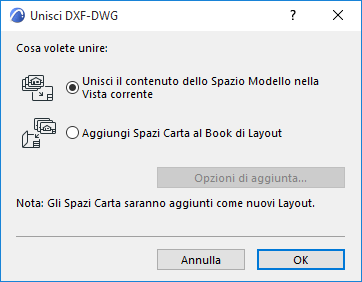

4. Viene visualizzata la finestra di dialogo Unisci DXF-DWG. Sono disponibili due scelte:





• Contenuto dello Spazio Modello nella Vista corrente: scegliere questo per unire la porzione Spazio Modello del file DXF-DWG al progetto. Le Piante dall'alto degli elementi di AutoCAD nello Spazio Modello del file DXF-DWG saranno generate e posizionate come elementi 2D.

  Impostare ulteriori opzioni nella finestra di dialogo visualizzata: Finestra di dialogo Unisci Spazio modello DXF-DWG.

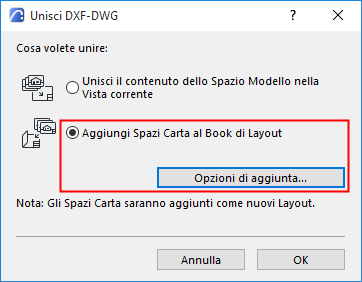

• Aggiungi Spazi Carta al Book di Layout: Scegliere questo per aggiungere lo Spazio carta o gli Spazi carta del file DXF-DWG al Book di Layout.
• Le definizioni Spazio Carta saranno convertite in Layout.
• Se il disegno DXF-DWG contiene definizioni Spazio Carta non disponibili in MEP Designer verrà creato un nuovo Layout Master.
• Il contenuto della finestra DXF-DWG verrà convertito in Disegni e posizionato sui Layout. Questi disegni non sono editabili e saranno visibili nel Gestore Disegno, con lo stato di "incorporato".
• Gli elementi disegnati nello Spazio Carta verranno convertiti in elementi MEP Designer e posizionati direttamente sui Layout.

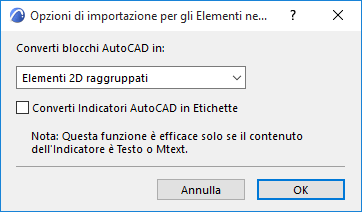

  Fare clic su Aggiungi opzioni per impostare ulteriori opzioni.









Converti blocchi AutoCAD in:

Scegliere un'opzione

• Linee 2D
• Elementi 2D raggruppati
• Elementi di Libreria

  Vedere Opzioni Apertura (Impostazione Traduzione DXF/DWG).

Converti Indicatori AutoCAD in Etichette: selezionare questa casella per eseguire questa conversione durante il processo di Unione.

Se si lascia la casella non selezionata, gli indicatori di AutoCAD saranno convertiti in elementi 2D semplici.
