Formati CAD (Apri)

File DWF (.dwf)

Drawing Web Format, un formato grafico vettoriale 2D creato da Autodesk.

I file DWF contengono tutti gli elementi di disegno con alcune eccezioni e limitazioni:

immagini: a causa delle limitazioni di formato, solo le immagini diritte possono essere scritte in un file DWF,
le telecamere non saranno incluse.

File DXF/DWG (.dxf, .dwg)

MEP Designer apre tutti i formati dei file DWG a partire da AutoCAD 2000.

Da Archivio > Apri, selezionare il formato di file DXF o DWG. Utilizzare il pulsante Impostazioni per aprire la finestra di dialogo Impostazioni Traduzione DXF-DWG.

Per i dettagli, vedere Apertura di file DWG/DXF.

Tuttavia in molti casi non è necessario modificare queste impostazioni di traduzione, poiché l'impostazione predefinita produrrà i risultati desiderati all'apertura di un file DXF/DWG.

Nota: Se lavorando in AutoCAD si apre un DWG originariamente salvato da MEP Designer, potrebbe essere visualizzato un Avviso. Comunque si può continuare a lavorare con il DWG in AutoCAD senza che si determini alcun problema di stabilità.

File Progetto MicroStation (.dgn) - versione 7 o 8

Procedere in uno dei seguenti modi:

Usare Archivio > Contenuto Esterno > Posiziona Disegno Esterno e selezionare un file Progetto MicroStation (.dgn) (versione 7 o 8)
Usare Archivio > Apri e selezionare un file Progetto MicroStation (.dgn) (versione 7 o 8)
Trascinare un file .dgn da importare nel progetto corrente.

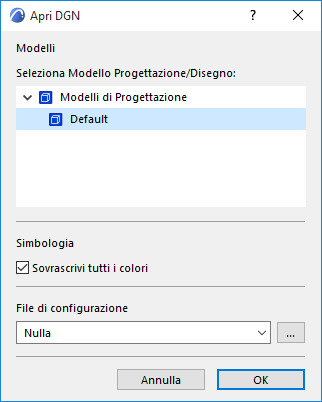

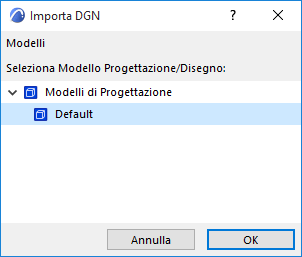

Impostare le opzioni nella finestra di dialogo Apri DGN o nella finestra di dialogo Importa DGN, a seconda dei casi:

Modello di disegno/progetto

Utilizzare il menu di scelta rapida per selezionare uno dei modelli nel modello DGN (se contiene più modelli).

Simbologia

Sovrascrivi tutti i colori: il Set di Penne del progetto viene sovrascritto utilizzando la tabella colori DGN.

Nota: se si seleziona questa casella e se si utilizza un file di configurazione, le definizioni di quest'ultimo sovrascriveranno il set di penne.

File di configurazione

Opzionale. Un file di configurazione predefinito (txt) è disponibile nella cartella dei default di MEP Designer. Utilizzare o personalizzare un file di configurazione per garantire conversioni standard della propria azienda.

Visibilità dei Colori di sfondo

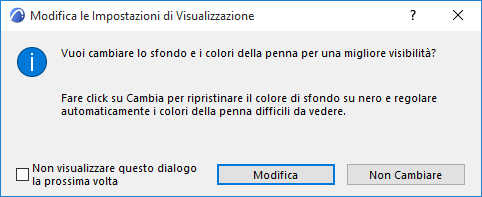

Se si è utilizzato Archivio > Apri per aprire il file DGN: si apre una finestra di dialogo con l'opzione di cambiare il colore di sfondo in nero.

Vedere anche Salva come File Progetto MicroStation (.dgn) - versione 7.
