Crea nuova Proprietà IFC personale
Le Proprietà IFC sono elementi di informazione addizionali assegnati alle entità IFC. Esse sono organizzate in insiemi di proprietà (IfcPropertySet).
buildingSMART definisce insiemi di proprietà standardizzati per ciascuno Schema IFC supportato, inclusi IFC2x3, IFC4 e IFC4x3. I nomi degli insiemi di proprietà standard iniziano con il prefisso Pset_.
Si potrebbe voler creare una Proprietà IFC personale.
- È possibile creare una proprietà personale per un solo elemento particolare, utilizzando il Gestore Progetto IFC o la finestra di dialogo dei settaggi dell'elemento.
- È inoltre possibile creare una proprietà personalizzata per tutti gli elementi di un particolare tipo IFC (ad es. IfcCurtainWall) utilizzando "Mappatura Proprietà per l'Esportazione IFC" del traduttore per l'esportazione. In tale finestra di dialogo è anche possibile creare una regola di mappatura per assegnare valori alle proprietà.
Creare una Proprietà IFC personale per un singolo elemento

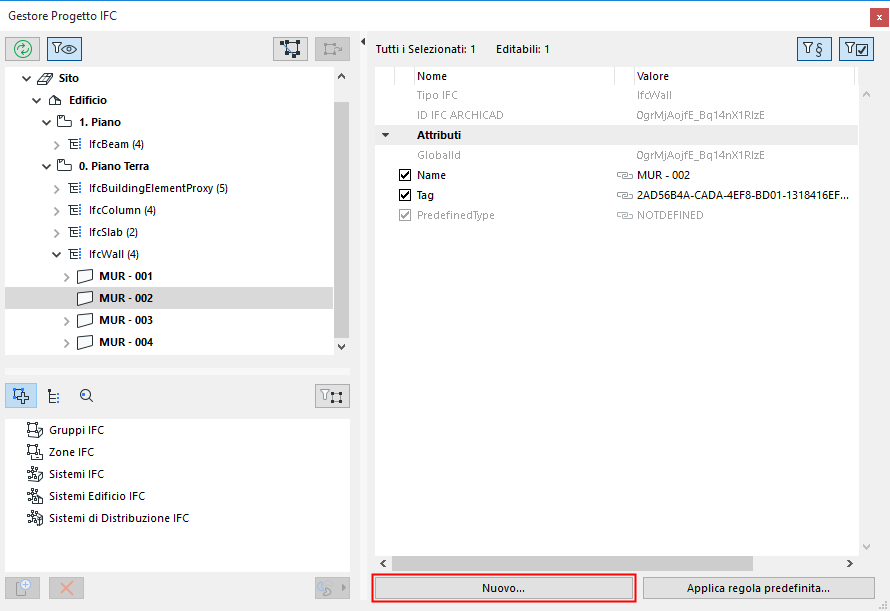

Per l'elemento selezionato, una proprietà IFC personale si crea tramite il Gestore Progetto IFC o la finestra di dialogo dei settaggi dell'elemento.
- I dati IFC di nuova creazione appariranno nel Gruppo Proprietà o sotto “Riferimenti classificazione” nel Gestore Progetto IFC, così come nella finestra di dialogo Impostazioni Elemento, tra le proprietà elencate.
- Tali dati IFC di nuova creazione sono visualizzati con una X rossa, indicante che è possibile eliminarli in qualsiasi momento.

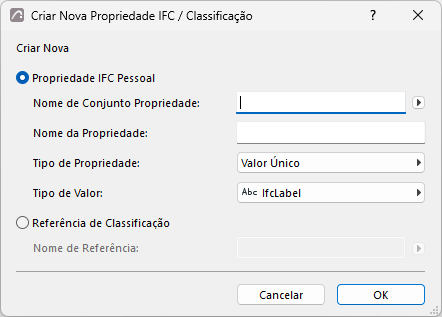

Crea nuova Proprietà/Classificazione IFC
- Immettere un nome per il nuovo Set di Proprietà personale; oppure scegliere dall'elenco dei nomi dei Set di Proprietà esistenti definiti in precedenza per lo stesso tipo di elemento (fare clic sull'icona della freccia per accedere a questo elenco).
- Immettere un nuovo nome di Proprietà.
- Scegliere un Tipo Proprietà (singola, enumerata, complessa, ecc.) come descritto nella tabella seguente.
- Impostare il tipo di valore su etichetta, testo, intero, booleano, ecc.
Vedere anche Conversione Unità per l'Esportazione IFC
|
Tipo Proprietà |
Definizione |
|
Valore Singolo |
Un oggetto Proprietà che ha un singolo valore (numerico o descrittivo) assegnato. |
|
Valore Enumerato |
Un oggetto Proprietà il cui valore viene scelto entro una enumerazione. |
|
Valore Limitato |
Un oggetto Proprietà che ha un massimo di due valori (numerici o descrittivi) assegnati, il primo valore specifica il limite superiore e il secondo valore specifica il limite inferiore |
|
Valore Tabella |
Un oggetto Proprietà che ha due liste di valori (numerici o descrittivi) assegnati, corrispondenti ad una tabella con due colonne. |
|
Valore Lista |
Una proprietà che ha diversi valori (numerici o descrittivi) assegnati, che corrisponde a un elenco ordinato. |
|
Valore di Riferimento (solo IfcCalendarDate) |
Un oggetto Proprietà che fa riferimento a un'entità di tipo data di calendario (giorno, mese e anno). |
|
Tipo Valore |
Definizione |
|
IfcAreaMeasure |
Valore di tipo REALE dell'estensione di una superficie. Il valore deve essere impostato in metri quadri, ma viene ricalcolato all'esportazione sulla base dell'impostazione UdM aree. |
|
IfcBoolean |
Un tipo di dati definito di tipo BOOLEANO semplice. Valore: VERO o FALSO. |
|
IfcIdentifier |
Un identificatore è una STRINGA alfanumerica (max. 255 caratteri) che permette l'identificazione di una singola cosa. Esso può non avere significato nel linguaggio naturale. |
|
IfcInteger |
Un tipo di dati definito di tipo INTERO semplice. Il numero di bit contenuti in IfcInteger è libero, ma in pratica è specifico dell'implementazione. |
|
IfcLabel |
Una etichetta è il termine con cui si può fare riferimento a qualcosa. È una STRINGA (max. 255 caratteri), che rappresenta un nome di qualcosa interpretabile da una persona e deve avere un significato nel linguaggio naturale. |
|
IfcLengthMeasure |
Valore di tipo REALE di una distanza. Il valore deve essere impostato in metri, ma viene ricalcolato all'esportazione sulla base dell'impostazione Unità di lunghezza . |
|
IfcLogical |
Un tipo di dati definito di tipo LOGICO semplice. Valore: VERO, FALSO o SCONOSCIUTO. |
|
IfcMonetaryMeasure |
Valore di tipo REALE di un importo di denaro senza considerare la sua valuta. L'Unità Valuta può essere impostata nelle impostazioni in Unità Valuta. |
|
IfcPlaneAngleMeasure |
Valore di tipo REALE di un angolo in un piano. Il valore deve essere impostato in radianti, ma viene ricalcolato all'esportazione sulla base dell'impostazione Unità Angolare. |
|
IfcPositiveLengthMeasure |
La misura di lunghezza deve essere maggiore di zero. Il valore deve essere impostato in metri, ma viene ricalcolato all'esportazione sulla base dell'impostazione Unità di lunghezza . |
|
IfcRatioMeasure |
Valore di tipo REALE della relazione tra due quantità fisiche che sono dello stesso tipo. L'immissione fornita in percentuale è espressa in valore decimale: ad esempio 25% diventa 0,25. |
|
IfcReal |
Un tipo di dati definito di tipo REALE semplice. Il dominio del Reale comprende tutti i numeri razionali, irrazionali e scientifici reali. Qui la precisione non è vincolata, ma in pratica è specifica dell'implementazione. |
|
IfcText |
STRINGA alfanumerica di caratteri destinata a essere letta e compresa da un essere umano. È a scopo solo informativo. Nessuna limitazione del numero di caratteri. |
|
IfcTimeMeasure |
Valore di tipo REALE della durata di periodi di tempo. L'unità di tempo può essere impostata nelle impostazioni Unità Tempo. |
|
IfcVolumeMeasure |
Il tipo di valore REALE del contenuto solido di un corpo. Il valore deve essere impostato in metri cubi, ma viene ricalcolato all'esportazione sulla base dell'impostazione dell'UdM Volumi. |
|
Ulteriori Tipi... |
Vedere le definizioni sotto “alphabetical listing” > "Tipi Definiti": https://standards.buildingsmart.org/IFC/RELEASE/IFC2x3/TC1/HTML/ |
