Crea Nuovo Riferimento Classificazione

Un Riferimento Classificazione (IfcClassificationReference) dispone gli elementi IFC in una categoria. È possibile assegnare un identificatore Riferimento Voce, un attributo Nome Classificazione e alcuni altri parametri opzionali a tutti gli elementi del progetto (quali l'edificio, i piani, gli elementi edilizi, o le zone).

È possibile classificare gli elementi con questo sistema sia nel Gestore Progetto IFC sia nella finestra di dialogo impostazioni degli elementi.

Esempio

  1. In Gestore Progetto IFC, fare clic su Nuovo.

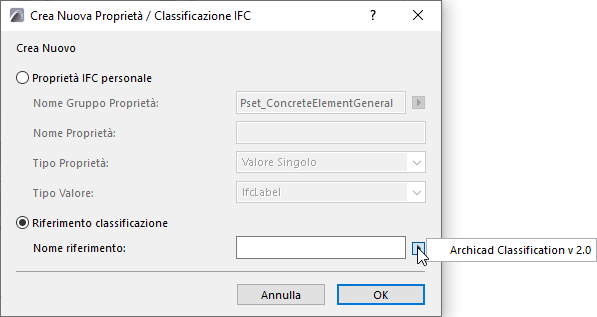

  2. Fare clic sul pulsante Riferimento Classificazione e assegnare un nuovo nome. Anche qui è possibile scegliere dalla lista dei nomi esistenti di Riferimento Classificazione, definiti in precedenza per lo stesso tipo elemento (fare clic sull'icona freccia per accedere a questa lista).

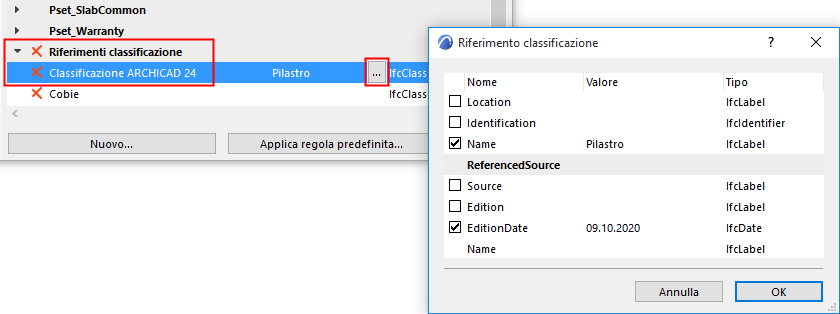

  • Assegnare valori. Il Riferimento classificazione ha 8 voci disponibili (i più importanti sono il "Nome" e l'identificatore [Identificazione] dei dati di Riferimento classificazione) da definire o editare.


Per definire i valori di un insieme di dati Riferimento Classificazione definiti in modo personalizzato, digitarli manualmente o usare il comando Applica regola predefinita:

Vedere Applica regole predefinite.
