Filtro Modello per l'Esportazione IFC

Archivio > Interoperabilità > IFC > Traduttori IFC

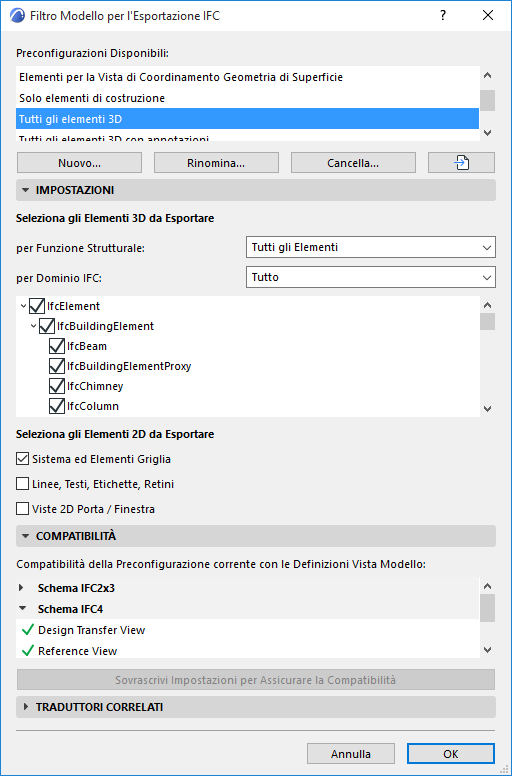

Scegliere un Traduttore per l'esportazione e aprire la preimpostazione Filtro Modello.

Seleziona gli Elementi 3D da Esportare

Questo filtro definisce quali elementi 3D devono essere esportati in formato IFC. È possibile filtrare in base alla Funzione Strutturale degli elementi e/o al loro Dominio IFC.

• Per Funzione Strutturale

  Questo è un filtro aggiuntivo per il filtro per Dominio IFC impostato sotto.

  • Questo filtro considera la categoria "Funzione Strutturale" dell'elemento: Portante o Non Portante. Questa è impostata per ciascun elemento nel rispettivo pannello Categorie e Proprietà di Settaggi Elemento.
  • “Solo Elementi Portanti” significa che solo gli elementi classificati come “Elemento Portante” (più le Zone) saranno esportati in IFC.
  • "Tutto" include tutti gli elementi del modello.
  • "Strutturale" include solo gli elementi edilizi strutturali
  • "MEP" include solo gli elementi meccanici (IfcDistributionElement).

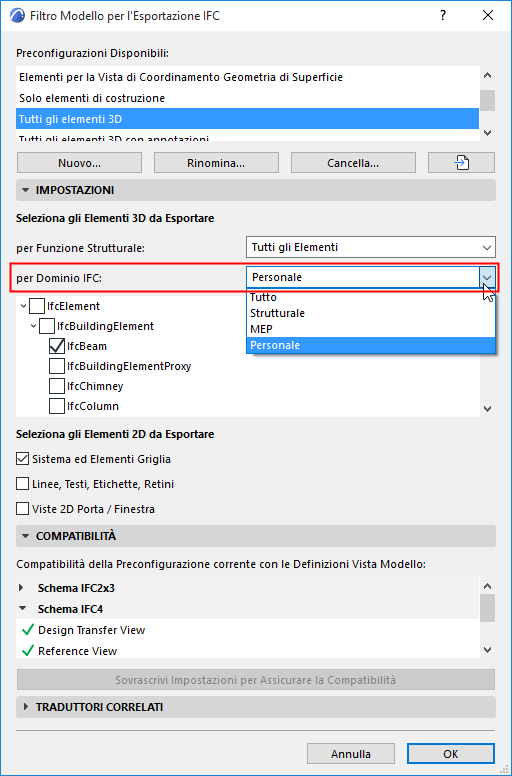

    Visualizzare l'esatta composizione di ciascun filtro Dominio nell'elenco ad albero sotto. Modificando questo filtro si creerà un filtro "Personale".





• Per Dominio IFC
  Nota: il Dominio IFC di un elemento dipende dalla sua preconfigurazione di Mappatura Tipo.

Seleziona gli Elementi 2D da Esportare

• Sistema e Elementi Griglia: selezionare questa opzione per includere gli Elementi Griglia e i membri di griglia dei Sistemi Griglia nel file esportato.

  Gli elementi griglia saranno visibili nella struttura IFC sotto forma di IfcGrid.

• Linee, Testi, Etichette, Retini: selezionare questa opzione per esportare questi elementi 2D più tutti i tipi di quote.
• Gli elementi 2D saranno visibili nella struttura IFC sotto forma di IfcAnnotation.
• Le quote saranno esplose in linee e testi, dal momento che la documentazione standard IFC2x3 non include un elemento quota.
• L'inclusione di elementi 2D nel file esportato è influenzata anche dal filtro "Elementi da esportare" in "Opzioni Registrazione IFC": se è attiva una vista 3D, gli elementi 2D possono essere inclusi solo se in tale filtro è selezionata l'opzione "Intero progetto". (Vedere Filtrare il modello per l'esportazione .)
• La Vista di Riferimento IFC4 non consente annotazioni. Per garantire la compatibilità per la Vista di Riferimento IFC4, lasciare questa casella deselezionata.
• Viste 2D Porte/Finestre:  selezionare questa casella per includere i simboli 2D di porte e finestre nel processo d'esportazione insieme alla geometria del modello in 3D. Questo è utile se il programma del destinatario riconosca questi dati e possa visualizzare correttamente, per esempio i versi di apertura delle porte.
