Mappatura delle proprietà predefinite (Esporta in IFC)

La preconfigurazione della mappatura delle proprietà del traduttore IFC per l'esportazione definisce l'assegnazione di attributi e proprietà IFC nell'esportazione del modello MEP Designer in formato IFC.

Vedere Mappatura Proprietà per l'Esportazione IFC.

Alcuni dati Attributo e Proprietà contengono una regola di mappatura predefinita che non è necessario creare autonomamente in Mappatura Proprietà.

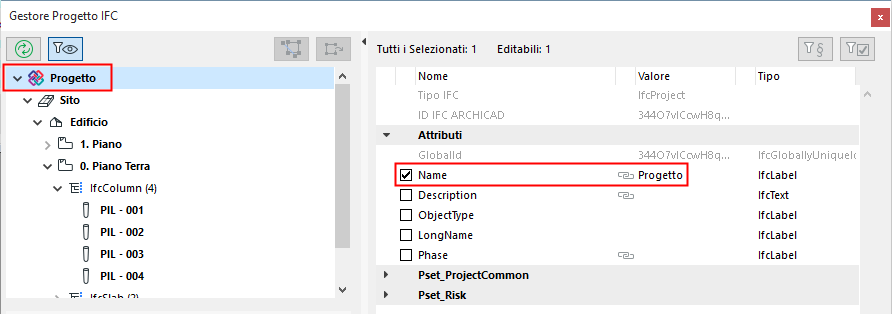

Sebbene tali regole non siano visibili nella finestra di dialogo Mappa Proprietà IFC per l'esportazione, esse sono visibili (se hanno un valore) con un'icona di catena grigia - nel Gestore Progetto IFC e in Impostazioni Elemento.

Le regole sono elencate nella tabella seguente.

Comando MEP Designer	Parametro MEP Designer	Tipi Entità IFC	Dati IFC	Gestore Progetto IFC	Modifica per IFC4x3
Informazioni Progetto	Nome Progetto	`IfcProject`	`Attribute>Name`	visibile/ editabile	-
Informazioni Progetto	Descrizione Progetto	`IfcProject`	`Attribute>Description`	visibile/ editabile	-
Informazioni Progetto	ID Progetto	`IfcProject`	`Attribute>GlobalId (vedere` Come controllare l'ID globale (Attributo IFC) in base alle Informazioni Progetto Archicad `)`	-	-
Informazioni Progetto	Stato Progetto	`IfcProject`	`Attribute>Phase`	visibile/ editabile	-
Configurazione Posizione	Nord di progetto	`IfcProject`	`Attribute>` `RepresentationContext>` `TrueNorth`	-	-
Configurazione Posizione	Latitudine	`IfcSite`	`Attribute>RefLatitude`	visibile	-
Configurazione Posizione	Longit.	`IfcSite`	`Attribute>RefLongitude`	visibile	-
Configurazione Posizione	Altitudine	`IfcSite`	`Attribute>RefAltitude`	visibile	-
Informazioni Progetto	Nome Sito	`IfcSite`	`Attribute>Name`	visibile/ editabile	-
Informazioni Progetto	ID Sito	`IfcSite`	`Attribute>Global Id (vedere` Come controllare l'ID globale (Attributo IFC) in base alle Informazioni Progetto Archicad `)`	-	-
Informazioni Progetto	Descrizione Sito	`IfcSite`	`Attribute>Description`	visibile/ editabile	-
Informazioni Progetto	Indirizzo Completo del Sito >Indirizzo 1 del Sito	`IfcSite`	`Attribute>` `SiteAddress>` `AddressLines`	-	`Pset_Address.` `AddressLines`
Informazioni Progetto	Indirizzo Completo del Sito >Indirizzo 2 del Sito	-	-	-	`Pset_Address.` `AddressLines`
Informazioni Progetto	Indirizzo Completo del Sito >Indirizzo 3 del Sito	-	-	-	`Pset_Address.` `AddressLines`
Informazioni Progetto	Indirizzo Completo del Sito >Casella Postale Sito	`IfcSite`	`Attribute>` `SiteAddress>` PostalBox	-	`Pset_Address.` `PostalBox`
Informazioni Progetto	Indirizzo Completo del Sito >Città del Sito	`IfcSite`	`Attribute>` `SiteAddress>` `Town`	-	`Pset_Address.` `Town`
Informazioni Progetto	Indirizzo Completo del Sito >Provincia del Sito	`IfcSite`	`Attribute>` SiteAddress> `Regione`	-	-
Informazioni Progetto	Indirizzo Completo del Sito >Codice postale del Sito	`IfcSite`	`Attribute>` `SiteAddress>` `PostalCode`	-	`Pset_Address.` `PostalCode`
Informazioni Progetto	Indirizzo Completo del Sito >Paese del Sito	`IfcSite`	`Attribute>` `SiteAddress>` `Nazione`	-	`Pset_Address.` `Nazione`
Informazioni Progetto	Perimetro Lordo Sito	`IfcSite`	`BaseQuantity>` `GrossPerimeter`	-	-
Informazioni Progetto	Area Lorda Sito	`IfcSite`	`BaseQuantity>` `GrossLandArea`	-	-
Informazioni Progetto	Nome Edificio	`IfcBuilding`	`Attribute>Name`	visibile/ editabile	-
Informazioni Progetto	Descrizione Edificio	`IfcBuilding`	`Attribute>Description`	visibile/ editabile	-
Informazioni Progetto	ID Edificio	`IfcBuilding & IfcBuildingStorey`	`Attribute>GlobalId (vedere` Come controllare l'ID globale (Attributo IFC) in base alle Informazioni Progetto Archicad `)`	-	-
Informazioni Progetto	Nome completo del Contatto>Prefisso Titolo del Contatto	`IfcPerson`	`Attribute>PrefixTitles`	-	-
Informazioni Progetto	Nome completo del Contatto>Nome del Contatto	`IfcPerson`	`Attribute>GivenName`	-	-
Informazioni Progetto	Nome completo del Contatto>Secondo Nome del Contatto	`IfcPerson`	`Attribute>MiddleNames`	-	-
Informazioni Progetto	Nome completo del Contatto>Cognome del Contatto	`IfcPerson`	`Attribute>FamilyName`	-	-
Informazioni Progetto	Nome completo del Contatto>Suffisso Titolo del Contatto	`IfcPerson`	`Attribute>SuffixTitles`	-	-
Informazioni Progetto	ID del Contatto	`IfcPerson`	`Attribute>Id`	-	-
Informazioni Progetto	Ruolo del Contatto	`IfcPerson`	`Attribute>Roles`	-	-
Informazioni Progetto	Dipartimento del Contatto	`IfcPerson`	`Addresses>` `Postal>` `InternalLocation`	-	Deprecato
Informazioni Progetto	Società del Contatto	`IfcOrganization`	`Attribute>Name`	-	-
Informazioni Progetto	Codice della Società del Contatto	`IfcOrganization`	`Attribute>Id`	-	-
Informazioni Progetto	Indirizzo Completo del Contatto> Indirizzo 1 del Contatto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `AddressLines`	-	Deprecato
Informazioni Progetto	Indirizzo Completo del Contatto> Casella Postale del Contatto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `PostalBox`	-	Deprecato
Informazioni Progetto	Indirizzo Completo del Contatto> Città del Contatto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Town`	-	Deprecato
Informazioni Progetto	Indirizzo Completo del Contatto> Stato del Contatto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Regione`	-	Deprecato
Informazioni Progetto	Indirizzo Completo del Contatto> CAP del Contatto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `PostalCode`	-	Deprecato
Informazioni Progetto	Indirizzo Completo del Contatto> Paese del Contatto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Nazione`	-	Deprecato
Informazioni Progetto	E-mail del Contatto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `ElectronicMailAddress`	-	Deprecato
Informazioni Progetto	Numero telefonico del Contatto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `TelephoneNumbers`	-	Deprecato
Informazioni Progetto	Fax del Contatto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `FacsimileNumbers`	-	Deprecato
Informazioni Progetto	Sito Web del Contatto	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `WWWHomePageURL`	-	Deprecato
Impostazioni Piano	Alzato	`IfcBuildingStorey`	`Attribute>Elevation`	visibile/ editabile	-
Impostazioni Zona	Nome	`IfcSpace`	`Attribute>LongName`	visibile/ editabile	-
Impostazioni Zona	Numero (No)	`IfcSpace`	`Attribute>Name`	visibile/ editabile	-
Impostazioni (elemento)	Classificazione e Proprietà>ID	`(Tipo Elemento IFC)`	`Attribute>Name`	visibile/ editabile	-
Impostazioni (elemento)	Classificazione e Proprietà> Classificazione	`(Tipo Elemento IFC)`	`Attribute>ObjectType`	visibile/editabile in Traduttore per Esportazione, Mappatura Tipo)	-
Impostazioni (elemento)	Classificazione e Proprietà> Classificazione	`(Tipo Elemento IFC)`	`Attribute>PredefinedType`	visibile/editabile in Traduttore per Esportazione, Mappatura Tipo)	-
Impostazioni (elemento)	Classificazione e Proprietà> Funzione Strutturale	`(Tipo Elemento IFC)`	`Pset_...Common>` `LoadBearing`	visibile	-
Impostazioni (elemento)	Classificazione e Proprietà> Posizione	`(Tipo Elemento IFC)`	`Pset_...Common>` `IsExternal`	visibile	-
Impostazioni (elemento)	Classificazione e Proprietà> Stato Ristrutturazione	`(Tipo Elemento IFC)`	`AC_Pset_RenovationAndPhasing>` `Stato Ristrutturazione`	visibile	-
Impostazioni (elemento)	Classificazione e Proprietà> Classificazione	`(Tipo di Prodotto IFC)`	`Attribute>ElementType`	visibile/editabile in Traduttore per Esportazione, Mappatura Tipo)	-
Impostazioni (elemento)	Classificazione e Proprietà> Classificazione	`(Tipo di Prodotto IFC)`	`Attribute>PredefinedType`	visibile/editabile in Traduttore per Esportazione, Mappatura Tipo)	-
Abaco (elemento)	Generale> ID unico	`(Tipo Elemento IFC)`	`Attribute>Tag`	visibile/ editabile	-
Impostazioni Finestra/Porta	Anteprima e Posizionamento >Larghezza	`IfcWindow / IfcDoor`	`Attribute>OveralWidth`	visibile	-
Impostazioni Finestra/Porta	Anteprima e Posizionamento >Altezza	`IfcWindow / IfcDoor`	`Attribute>OverallHeight`	visibile	-
(regola di denominazione di tipo automatico)	Mat Edif/Nome profilo, dimensioni elemento. Per i segmenti multipli: Numero di segmenti, dimensioni massime dei segmenti, lunghezze dei segmenti.	`IfcColumn`	`Pset_ColumnCommon>` `Riferimento`	visibile/ editabile	-
(regola di denominazione di tipo automatico)	Mat Edif/Nome profilo, dimensioni elemento. Per i segmenti multipli: Numero di segmenti, dimensioni massime dei segmenti, lunghezze dei segmenti.	`IfcBeam`	`Pset_BeamCommon>` `Riferimento`	visibile/ editabile	-
