Aggiorna con Modello IFC

Questo comando (Archivio > Interoperabilità > IFC > Aggiorna con Modello IFC) aggiorna il contenuto del progetto corrente con un modello IFC.

Utilizzare questo se il progetto MEP Designer e il file IFC contengono elementi in comune, e se si desidera aggiungere o modificare i dati degli elementi del progetto utilizzando i dati IFC.

  • Le proprietà esportate che sono mappate sulle proprietà IFC vengono aggiornate, a condizione che siano usate le impostazioni di Traduttore corrette durante l'esportazione e l'importazione.
  • "Elementi in comune" sono quelli il cui attributo IdGlobale è lo stesso nel progetto di accoglienza e nel modello IFC importato.
  • I “dati IFC” includono gli Attributi IFC, le Proprietà IFC ed i Riferimenti di Classificazione IFC

Pertanto, questo comando è ottimizzato per monitorare e aggiornare le modifiche ai dati di proprietà. Questo comando non è adatto per l'aggiornamento dei cambiamenti degli elementi modello.

Note:

  • L'aggiornamento di proprietà usando questo comando funziona correttamente solo se le definizioni di Proprietà e Mappatura Tipo sono usate in modo corretto e coerente, sia all'importazione sia all'esportazione
  • Elementi cancellati ed elementi modificati sono ignorati!
  • I dati geometria (dimensioni, colore, lucido) non verranno aggiornati o modificati.
  • Le proprietà di elementi di progetto bloccati non saranno aggiornate o modificate.


Flusso di lavoro per l'aggiornamento

  1. Andare a Archivio > Interoperabilità > IFC > Aggiorna con Modello IFC.

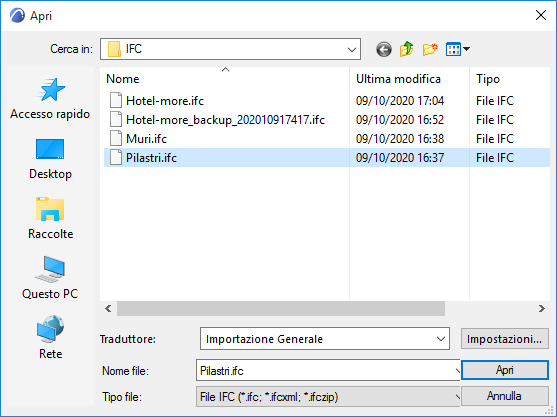

    Nella finestra di dialogo Apri:


    • Sfogliare per un modello IFC.
    • Scegliere un appropriato Traduttore per Importazione. Il Traduttore deve usare le impostazioni di Proprietà e Mappatura Tipo che sono analoghe a quelle usate quando il modello originale è stato esportato in IFC.
  2. Fare clic su Apri.
  3. Nella finestra di dialogo visualizzata, impostare le opzioni di aggiornamento secondo necessità (vedere  Opzioni di aggiornamento, sotto).
  4. Fare clic su OK.

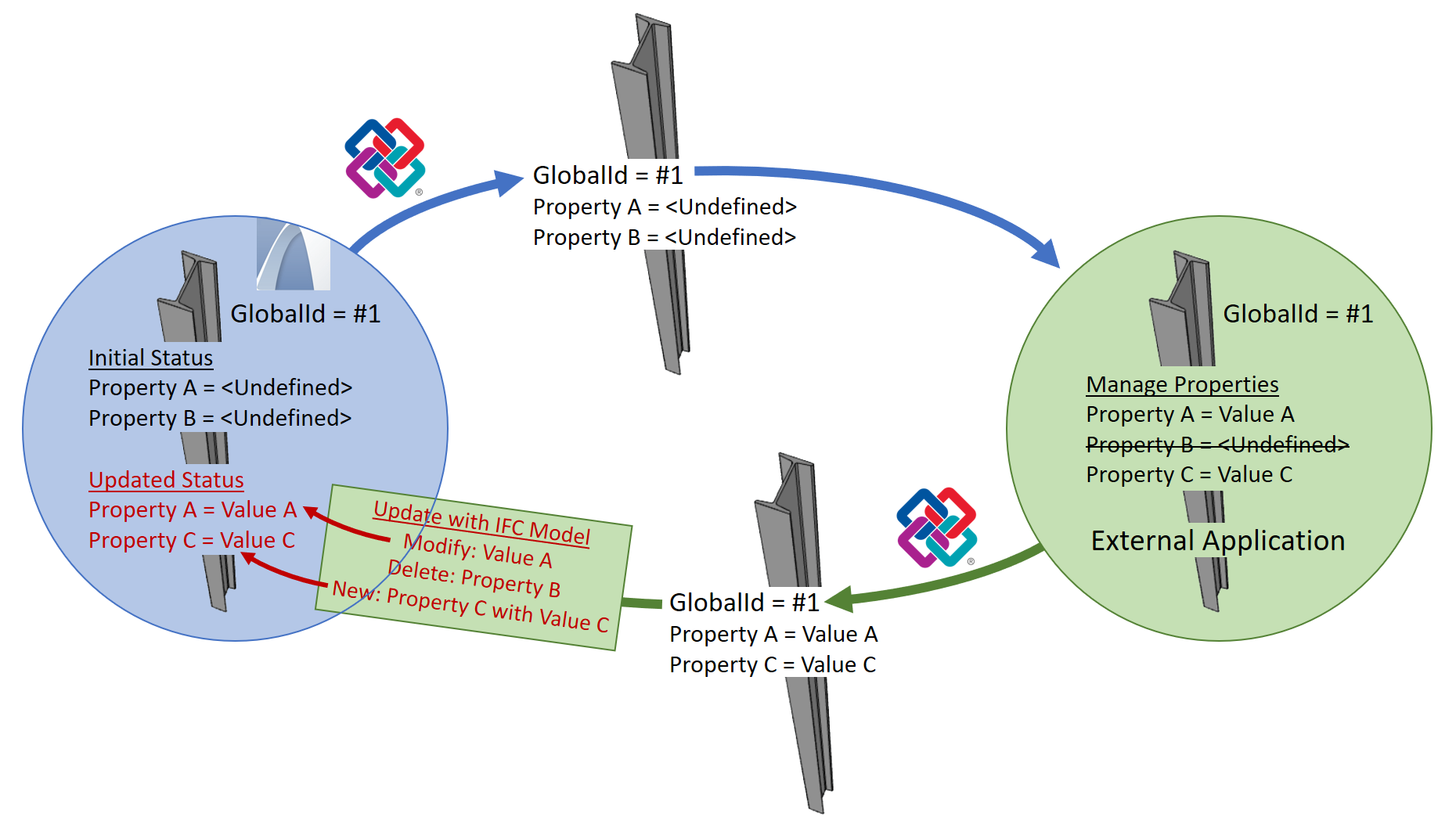

Esempio di flusso di lavoro: Mappatura Proprietà all'esportazione e importazione

  1. Il modello è esportato in IFC, usando il comando Archivio > Salva come IFC.

    Gli elementi Archicad sono esportati insieme ai loro dati IFC. In base alla preimpostazione Traduttore per esportazione - Mappatura Proprietà per l'esportazione (che dipende anche dalla preimpostazione Mappatura Tipo per l'esportazione), le proprietà MEP Designer sono mappate sulle proprietà IFC.

  2. Un consulente esterno lavora sul modello IFC, cancellando alcune proprietà, modificando altre, e aggiungendone nuove.
  3. Il modello editato viene reimportato in MEP Designer usando Archivio > Interoperabilità > IFC > Aggiorna con Modello IFC.
  4. Proprietà IFC nuove e modificate vengono aggiunte e aggiornate nel modello MEP Designer, in base alle definizioni di mappatura della preimpostazione Traduttore per Importazione - Mappatura Proprietà per Importazione.
  • Importante: per rimappare le proprietà in proprietà MEP Designer esistenti, accertarsi di attivare l'opzione di Importare come Proprietà Archicad.

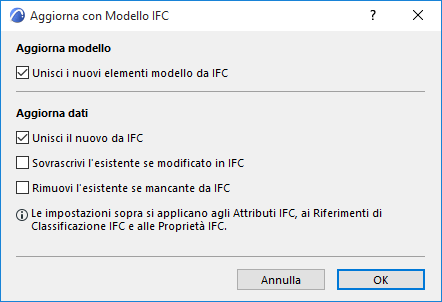

Opzioni di aggiornamento

Selezionare le opzioni per specificare quali dati si vuole aggiornare nel modello MEP Designer.

Nota: queste opzioni di aggiornamento dei dati sono rilevanti solo per gli Attributi IFC e i Riferimenti Classificazione IFC in ingresso. Le Proprietà sono aggiornate in base alle definizioni Mappatura Proprietà basati nel Traduttore durante l'esportazione e importazione.

  • Unisci i nuovi elementi modello da IFC
  • Unisci il nuovo da IFC: gli Attributi IFC ed i Riferimenti Classificazione IFC che non esistono ancora nel progetto di ospite saranno aggiunti agli elementi in comune.
  • Sovrascrivi l'esistente se modificato in IFC:  per gli elementi in comune, i dati del progetto verranno modificati dai valori dei dati corrispondenti del file IFC unito. Dati corrispondenti: Attributo e Riferimento Classificazione devono avere lo stesso nome.
    Nota: questa è una sostituzione completa. Tutti i valori delle voci di dati che hanno lo stesso nome saranno modificati.
  • Rimuovi l'esistente se mancante da IFC: per gli elementi in comune, verranno rimossi i dati del progetto che non esistono nel file IFC unito.
