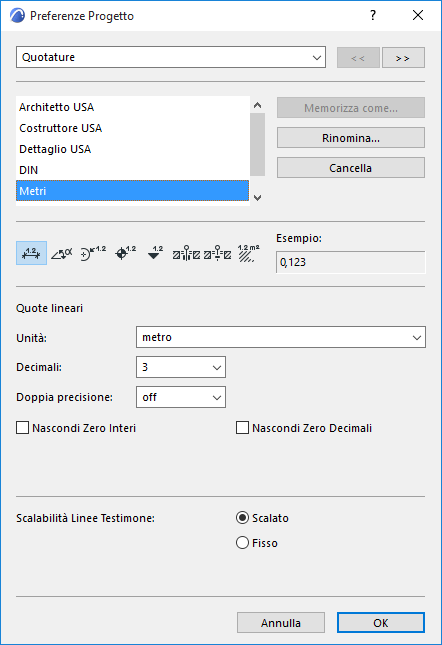

Preferenze di Quotatura

Per accedere alle Preferenze di Quotatura utilizzare uno dei seguenti metodi:

  • Andare a Opzioni > Preferenze Progetto > Quotatura

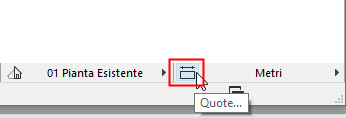

  • Fare clic sull'icona Quotatura nella Barra Opzioni Veloci


Scegliere lo Standard di Quotatura

Procedere in uno dei seguenti modi:

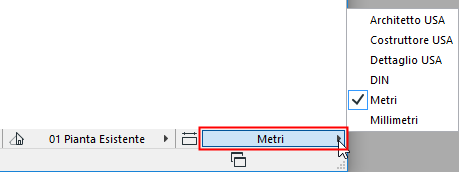

  • Usare il menu a comparsa Quotatura dalla barra Opzioni Veloci alla base della finestra

  • Usare elenco sulla pagina Quotature delle Preferenze Progetto

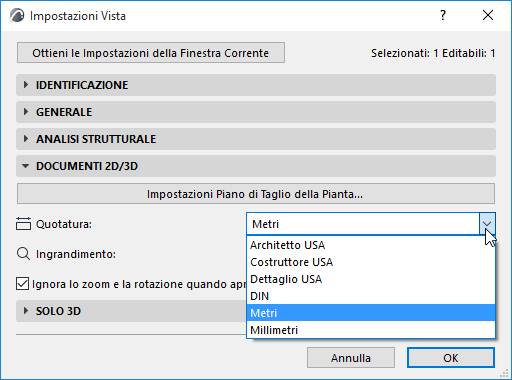

  • Usare il menu a comparsa Quotatura in Impostazioni Vista (pannello Documenti 2D/3D)


Effetto delle preferenze di Quotatura

Le preferenze delle quote influenzano le unità delle quote quando sono visualizzate nel progetto:

  • Quotature
  • Timbri Zona
  • Testo Retino
  • Testi Marker
  • Etichette simbolo (non Testo automatico, che viene visualizzato in base alle Preferenze Unità di Calcolo)
  • Negli Abachi degli Elementi: i parametri degli elementi principali inseriti dall'utente (ad es. Altezza Muro, Angolo d'inclinazione)

Le preferenze delle quote non influenzano i valori calcolati (per es. lunghezza Muro) in Abaco Interattivo, in Lista, o nell'Add-on Lista Aree. Questi calcoli sono influenzati dalla scheda Unità di calcolo delle Preferenze Progetto. (Vedere Preferenze delle Unità di Calcolo .)

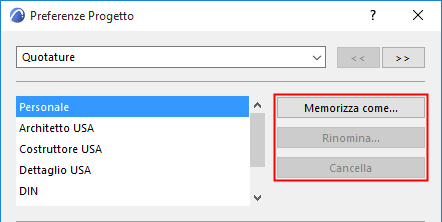

Salva Standard di Quotatura personalizzato

Memorizza come:  se si è personalizzata un'impostazione di quotatura in questa finestra di dialogo, il nome dello Standard diventa “Personale”. Fare clic su "Memorizza come" per attribuire un nome a questo Standard personalizzato e annoverarlo tra gli standard disponibili nel progetto.

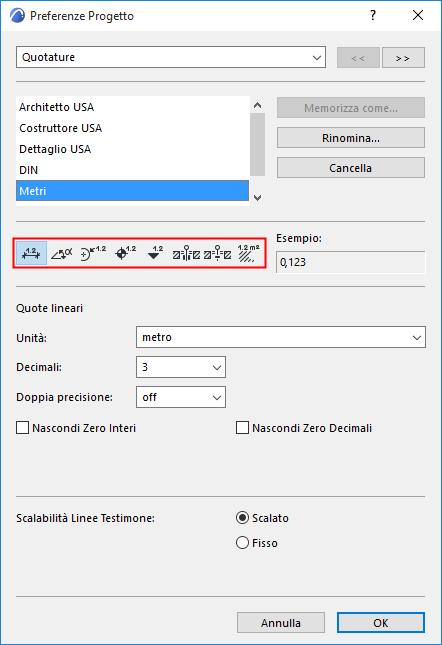

Scegliere il tipo di quota

Fare clic su una delle 8 icone di scegliere il tipo quota di cui si vogliono impostare le opzioni:


  • Lineare
  • Angolare
  • Radiale
  • Livello
  • Alzato
  • Porta/Finestra/Lucernario
  • Altezza davanzale
  • Calcoli Area (questo influenza anche la visualizzazione dell'area sui Timbri Zona)

Unità di visualizzazione

Nell'impostare i singoli controlli, consultare il campo Esempio per un'anteprima del modo in cui tale Tipo di Quota sarà visualizzato nel progetto.

Le opzioni di quotatura disponibili variano a seconda dell'unità (Metrica o Imperiale) scelta.

Unità: definisce l'Unità per ciascuno dei tipi di quota.

Decimali: definisce il numero di Decimali che si desidera visualizzare in ogni valore delle quote.

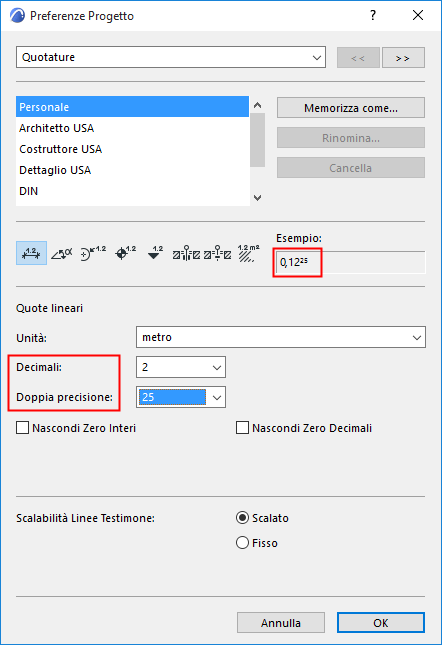

Doppia precisione:  scegliere questa opzione se si vogliono visualizzare cifre decimali aggiuntive in esponente.

Per esempio, qui il numero di cifre decimali è impostato a due; ma Precisione extra è attivato a 25, quindi è visualizzato anche il valore decimale successivo, sotto forma di esponente e arrotondato con incrementi di 25. Vedere il risultato nel campo Esempio della finestra di dialogo.

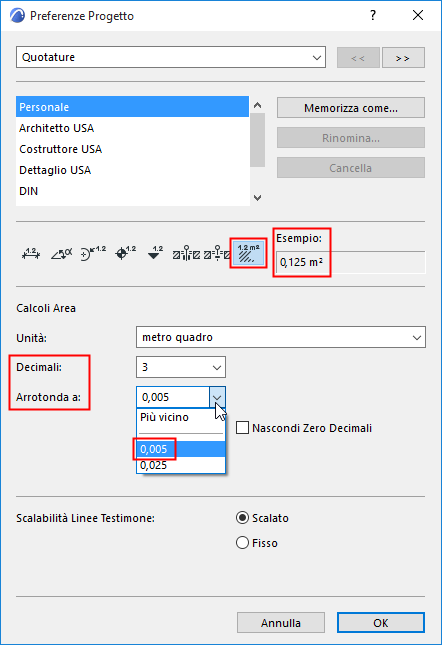

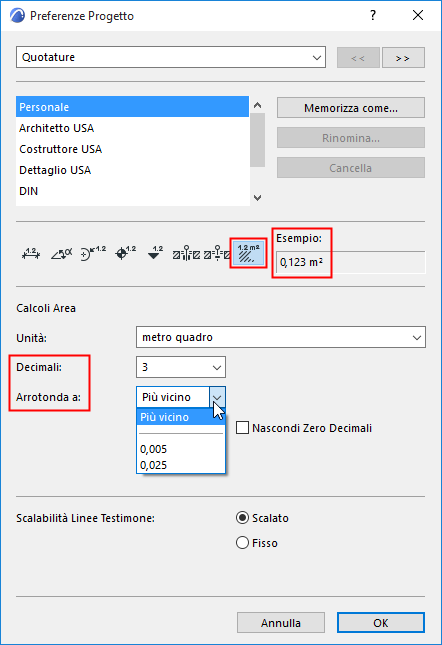

Arrotonda a: disponibile per le quote di tipo Area. Scegliere un opzione di arrotondamento dall'elenco a discesa.

  • Più vicino: il valore arrotondato in base al numero di decimali impostato.
  • Altro: il valore e arrotondato in base al numero di decimali impostato, ma le ultime cifre variano solo con incrementi di 5 o 25.

    RoundingArea.png     RoundingArea2.png

Nascondi Zero Interi: selezionare questa casella per eliminare il valore zero nella parte intera del numero.

  • Per esempio: 0,25 metri è visualizzato come 25

Nascondi Zero Decimali: Selezionare questa casella per nascondere gli zero alla fine dei decimali nelle quote, indipendentemente dal numero di cifre decimali selezionato nell'elenco a discesa.

  • Per esempio: 25 metri è visualizzato come 25,00

Non è possibile utilizzare l'opzione Nascondi Zero Decimali unitamente con il Nascondi Zero Interi.

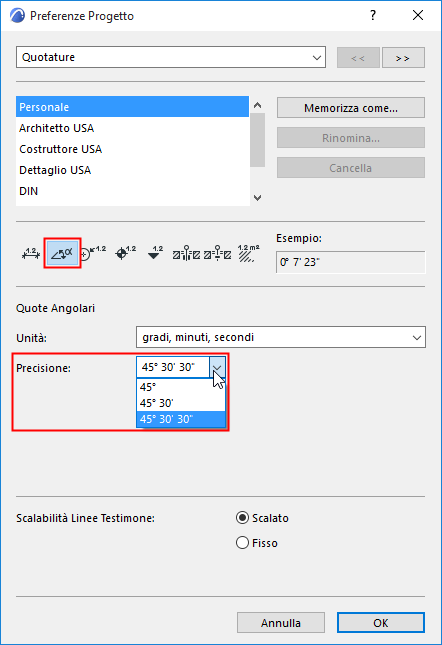

Precisione: disponibile per le unità delle quote angolari o le UdM di rilievo in gradi/minuti/secondi. Fare clic su questo elenco a discesa per impostare il livello di precisione.



Scalabilità Linee Testimone: scegliere Fisso o Scalato per mantenere le linee testimone di grandezza invariata, o farle variare secondo la scala della finestra. (Le linee testimone sono le linee perpendicolari tra una quota e l'elemento quotato.)

Visualizzazione di unità imperiali

Quando si sceglie una unità imperiale possono essere disponibili le seguenti altri opzioni.

Nota: in un progetto non è possibile mescolare unità diverse per lo stesso tipo di quotatura. È però possibile visualizzarne due diverse con il comando Quotatura Secondaria.

Frazioni: fare clic su questo menu a comparsa per definire le frazioni visualizzate per l'Unità di Misura selezionata, qualora quest'ultima contenga frazioni di pollici.

Frazioni in corpo ridotto: attiva o disattiva la stampa in caratteri ridotti dei valori frazionali per piedi e pollici nelle quote lineari.

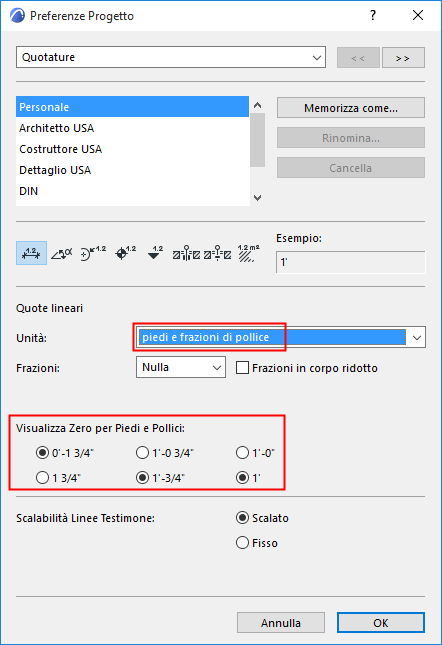

Visualizza Zero per Piedi e Pollici:  se si usano Piedi e pollici frazionali, questa sezione presenta tre coppie di pulsanti di selezione; se si usano frazioni di pollice, c'è una sola coppia di pulsanti di selezione. Per ciascun paio scegliere l'opzione preferita per la visualizzazione delle quote che misurano zero piedi o zero pollici.
