Livello di Dettaglio dei simboli di porte e finestre

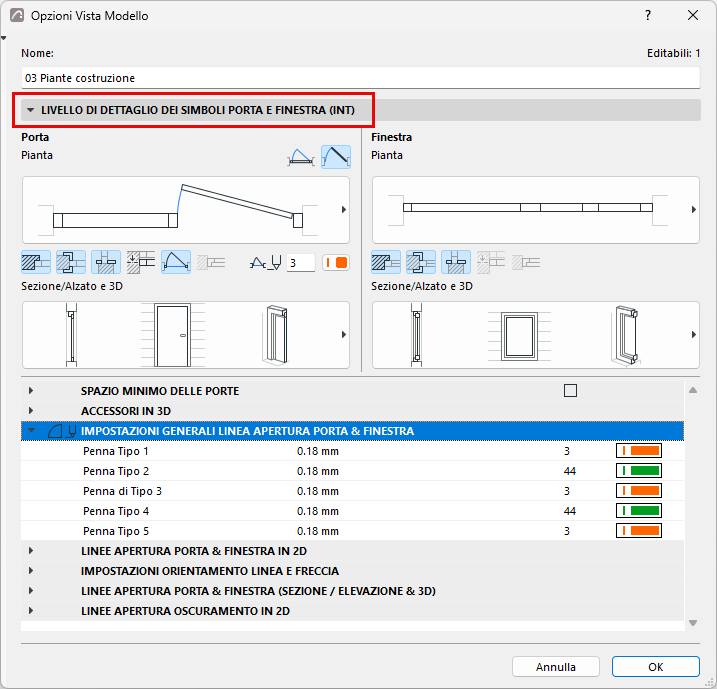

Per accedere a questo pannello, andare a Documento > Vista modello > Vista e Opzioni Modello.
Questo pannello e il suo contenuto cambia secondo le librerie caricate.
Usare i comandi per impostare i livelli di dettaglio per la visualizzazione di Porte e Finestre in Pianta, in Sezione/Alzato e nelle Proiezioni 3D.
Spazio Minimo delle porte
Selezionare questa casella per visualizzare lo spazio minimo delle porte sulla Pianta per mezzo di un contorno e di un retino. Scegliere le opzioni per il tipo di linea e la penna del contorno, e per il tipo di retino/penna/colore sfondo.
L'opzione visualizzazione bordo/retino di Spazio Minimo è visualizzata per tutte le porte che hanno un parametro Spazio Minimo. Impostare questi nella scheda Spazio Minimo della scheda di Impostazioni Porta (pannello Impostazioni Personali).
Vedere Spazio Minimale.
Accessori in 3D
Scegliere di visualizzare le maniglie delle porte e/o delle finestre.
Linee di apertura di Porte e Finestre
Definire le linee di apertura per tipo in modo da poterle assegnare in modo coerente a porte o finestre in tutto il progetto.
Usare tre sezioni della finestra di dialogo per definire fino a 5 tipi di linee di apertura.
- Impostazioni Generali Linea di Apertura Porte e Finestre: Assegna le penne a 5 tipi.

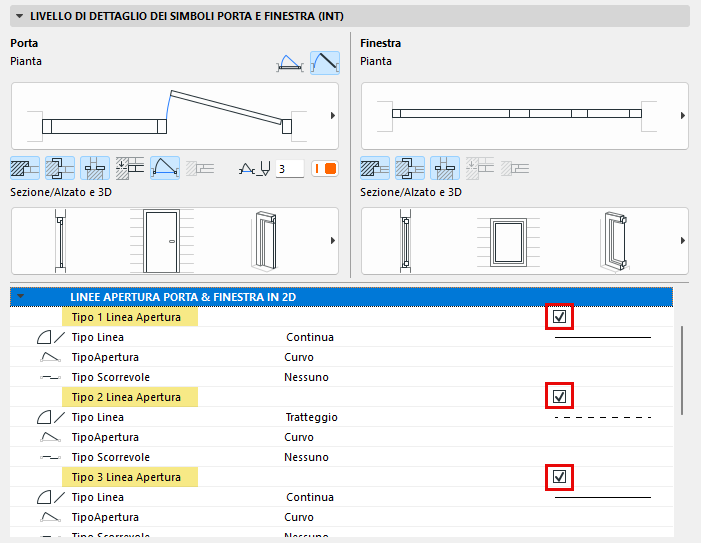

- Linee di Apertura Porte e Finestre in 2D: Abilita e definisce i tipi linea (compresi quelli per porte a battente e scorrevoli) da utilizzare nelle viste 2D
- Linee di Apertura Porte e Finestre (Sezione/Alzato e 3D): Abilita e definisce i tipi linea, sia per i lati di apertura sia per i lati opposti, da utilizzare nelle viste Sezione/Alzato e 3D

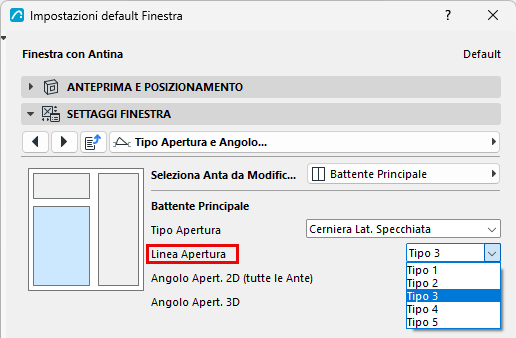

Una volta definiti i cinque tipi di linea di apertura in Opzioni Vista Modello, assegnarli a qualsiasi porta o finestra nell'intero progetto:

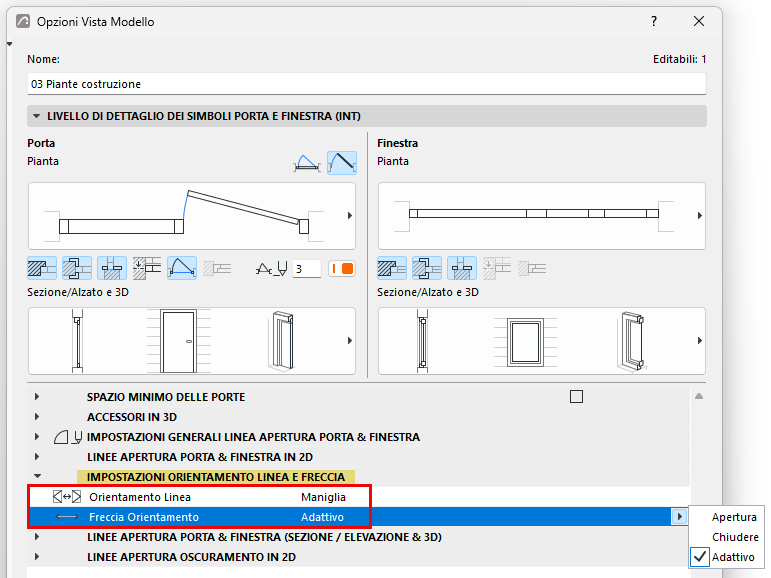

Impostazioni Orientamento Linea e Freccia
- Orientamento linea: Scegliere Cerniere o Maniglia. Influisce sulla direzione della linea di apertura visualizzata nelle viste Sezione/Alzato e 3D.
- Orientamento freccia: Rilevante per le porte scorrevoli nelle viste 3D.

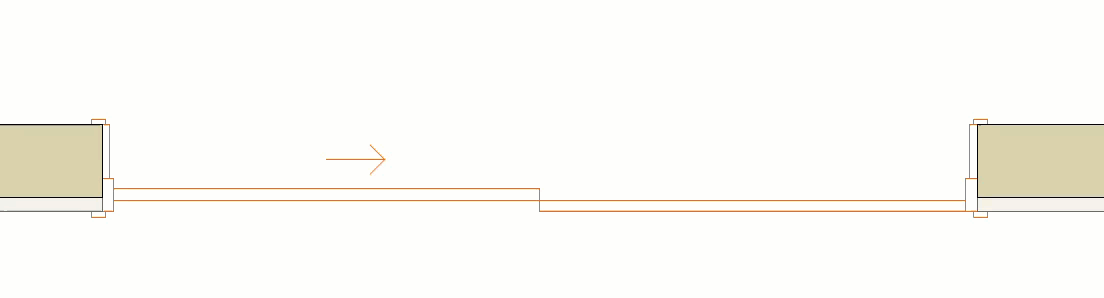

- Adattabile: Se la porta/finestra è mostrata come aperta, la freccia indica in che direzione si chiude. Se è chiusa, la freccia indica in che direzione si apre.
- Apertura: La freccia indica la direzione di apertura
- Chiusura: La freccia indica la direzione di chiusura
