Witamy w MEP Designerze!
MEP Designer to specjalistyczne rozwiązanie BIM dla inżynierów. Zbudowany na platformie Archicad, umożliwia efektywne modelowanie, dokumentowanie i koordynację systemów MEP (kanałów wentylacyjnych, rurociągów i okablowania) we współpracującym środowisku BIM.
Jak MEP Designer wpasowuje się w przepływ pracy inżyniera - z Archicadem lub bez niego? Zapoznaj się z poniższymi rozdziałami:
Zestaw narzędzi przeznaczony do projektowania MEP
Dokumentacja i tworzenie punktów widzenia: Wszystkie funkcje
Podstawowe elementy architektoniczne: Utwórz i edytuj - Wyświetlane z zastąpieniem
Elementy architektoniczne tylko do wyświetlenia (z zaimportowanych modeli Archicad)
Zestawienie interaktywne dla danych związanych z MEP
Praca zespołowa z MEP Designerem i Archicadem
Zestaw narzędzi przeznaczony do projektowania MEP
Interfejs MEP Designer jest zoptymalizowany pod kątem prac inżynieryjnych MEP. Zestaw narzędzi MEP zawiera szeroką gamę specjalistycznych narzędzi:
W pełni funkcjonalne narzędzia Strefa, Kształt i Otwór są również dołączone, aby wspierać dokładne modelowanie w strukturze budynku.
Dokumentacja i tworzenie punktów widzenia: Wszystkie funkcje
Użyj pełnego zestawu narzędzi dokumentacji (takich jak wymiary i etykiety) oraz narzędzi do tworzenia punktów widzenia (takich jak przekroje, elewacje i szczegóły), aby ukończyć model MEP.
Podstawowe elementy architektoniczne: Utwórz i edytuj - Wyświetlane z zastąpieniem
Dostępny jest ograniczony zestaw podstawowych narzędzi architektonicznych. Można tworzyć i edytować następujące struktury, ale są one przeznaczone jako odniesienie dla modelu MEP i są wyświetlane z szarym zastąpieniem.
Struktury warstwowe i profile są obsługiwane, ale są one również wyświetlane z szarym zastąpieniem - warstwy elelentów nie są widoczne w modelu.
Użyj Zastąpień grafiki, aby dostosować żądaną przezroczystość dla każdego elementu architektonicznego.
|
Twórz i edytuj te elementyWyświetlane z zastąpieniem |
|
Ściana |
|
Strop |
|
Słup |
|
Belka |
|
Dach |
|
Obiekt |
|
Drzwi |
|
Okno |
Elementy architektoniczne tylko do wyświetlenia (z zaimportowanych modeli Archicad)
Jeśli otworzysz model Archicad w MEP Designer, zobaczysz wszystkie elementy modelu.
Jednak niektóre elementy Archicad nie mogą być tworzone lub edytowane w MEP Designer (można przeglądać ich ustawienia, ale nie można ich zmieniać).

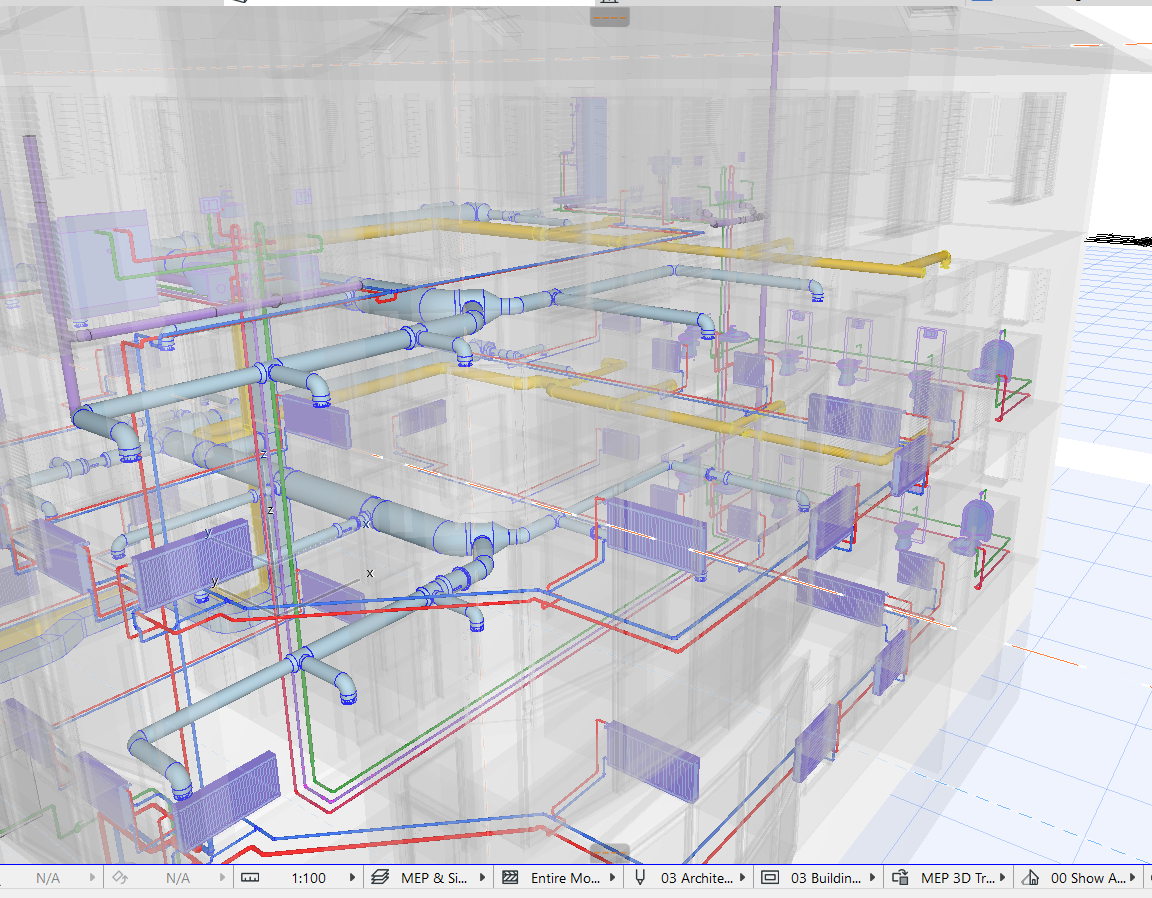

Te elementy konstrukcji są wyświetlane z szarym zastąpieniem.
Użyj Zastąpień grafiki, aby określić żądaną przezroczystość dla każdego elementu architektonicznego.
|
Elementy tylko do wyświetlania (nie można ich tworzyć ani edytować)Wyświetlane z zastąpieniem |
|
Powłoka |
|
Schody |
|
Poręcz |
|
Struktura modularna |
|
Świetlik |
|
Okno narożne |
|
Zakończenie ściany |
|
Siatka |
Zestawienie interaktywne dla danych związanych z MEP

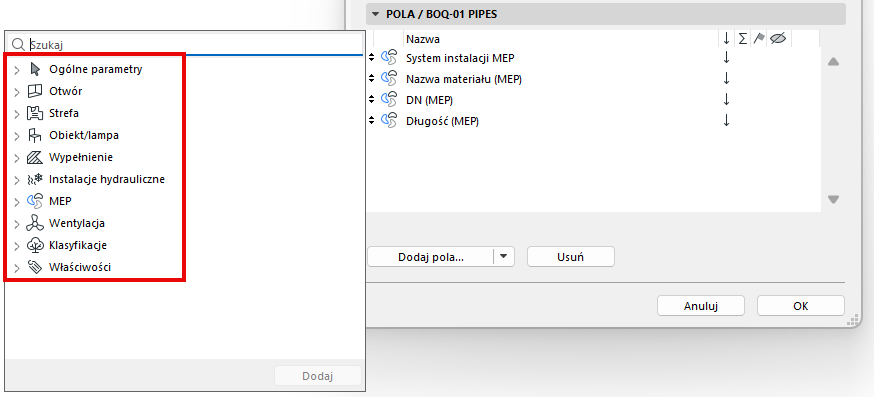

Zestawienie interaktywne dostępne do elastycznego wyświetlania danych ogólnych i specyficznych dla elementu (parametry, klasyfikacje, właściwości) dla następujących elementów:
|
Zestawienie interaktywne:Wyświetla parametry związane z poniższymi: |
|
Elementy MEP |
|
Wentylacja |
|
Otwór |
|
Strefa |
|
Obiekt/lampa |
|
Wypełnienie |
Praca zespołowa z MEP Designerem i Archicadem
Korzystając z funkcji Teamwork można udostępnić projekt utworzony w MEP Designer i zaprosić innych użytkowników MEP Designera lub Archicada do współpracy nad nim.
Użytkownicy MEP Designer mogą również dołączyć do projektu Teamwork udostępnionego z Archicada.
Dostępna jest predefiniowana rola "MEP Engineer" z określonymi uprawnieniami dla inżynierów MEP:
Praca z projektami Archicad
MEP Designer używa tych samych formatów plików projektu (.pln, .pla) co Archicad.
- Otwórz/Łącz: Możesz otworzyć lub połączyć model lub arkusze Archicad w MEP Designer. Elementy konstrukcyjne Archicad są wyświetlane z zastąpieniem, a edycja jest ograniczona lub niedostępna, w zależności od narzędzia (patrz wyżej).
Możesz także kopiować i wklejać elementy między Archicad i MEP Designer.
- Hotlinks: W MEP Designer, modele Archicad mogą być przywoływane jako hotlinki, ale te hotlinki nie mogą być modyfikowane.
