Graficzna edycja elementów instalacji

Szybsze połączenia portów

Na rzucie 2D wytyczanie tras można teraz rozpocząć z dowolnego portu połączeniowego, nawet jeśli wiele portów znajduje się bezpośrednio jeden nad drugim. Po rozpoczęciu wytyczania trasy od takiego urządzenia tekst informacyjny wyświetla szczegóły portu i jego wzniesienie.

Możesz teraz użyć klawisza Tab, aby przełączać się między wszystkimi dostępnymi portami i wybrać ten, od którego chcesz kontynuować – bez konieczności przełączania się do 3D

Obejrzyj wideo: Zarządzaj nakładającymi się połączeniami

Intuicyjne rozmieszczanie osprzętu wbudowanego

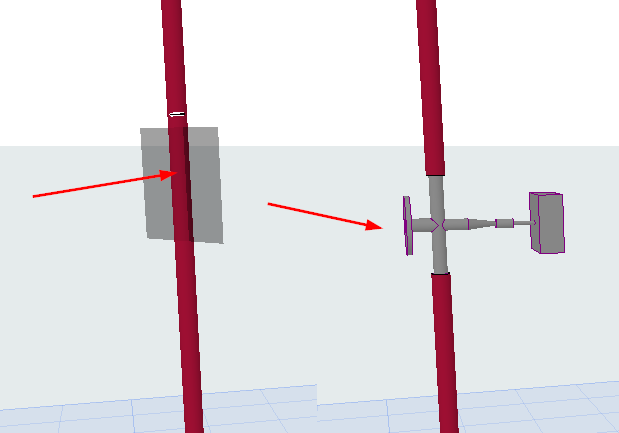

Rysunek 1. Zawór trójdrożny: Wybierz rurę i kliknij, aby wstawić	Rysunek 2. Element rurowy: wybierz poziomy przewód i kliknij, aby wstawić

Udoskonalona edycja graficzna elementów i tras MEP

Użyj punktów aktywnych, aby dopasować połączenia i geometrię elementu – bez konieczności wpisywania wartości w oknach dialogowych.

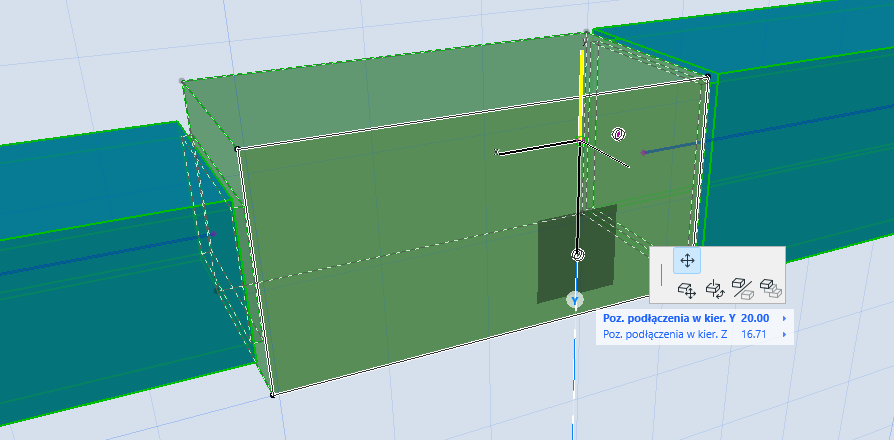

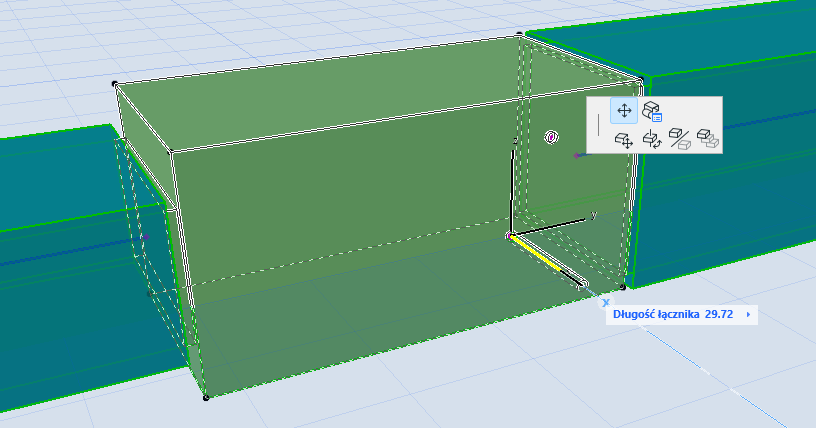

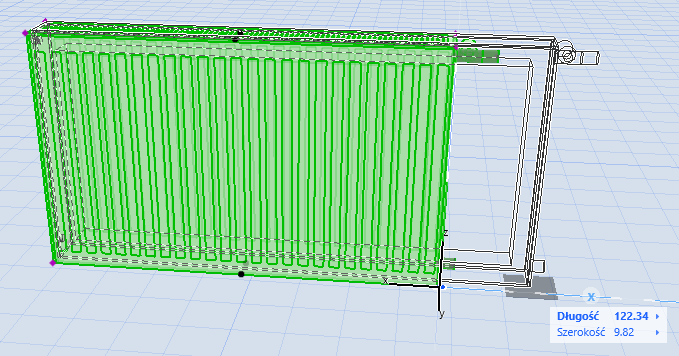

Rysunek 3. Zmień położenie połączeń	Rysunek 4. Ustaw długość połączenia	Rysunek 5. Długość, szerokość, wysokość

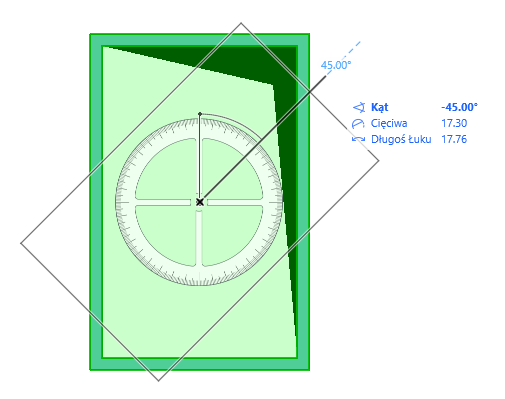

Wyrównaj pionową trasę (np. prostokątny przewód lub koryto) według potrzeb – następnie możesz rozpocząć poziome wytyczanie od nowego położenia.

Rysunek 6. Obróć trasę pionową

Obejrzyj wideo: Udoskonalona edycja graficzna
