Tworzenie/Edycja wypełnienia symbolami

Utwórz wypełnienie symbolami na podstawie rysunku utworzonego w dowolnym oknie 2D, w następujących etapach:

1. Narysuj wzór przy użyciu linii, łuków, punktów aktywnych i/lub wypełnienia.





2. Zaznacz wszystkie komponenty wzoru i wybierz polecenie Edycja > Kopiuj.
3. Przejdź do Opcje > Atrybuty elementów > Wypełnienia.

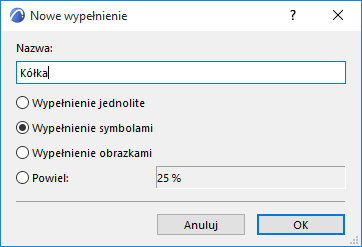

4. Kliknij Nowe.





5. Wprowadź nazwę nowego wypełnienia.
6. Wybierz przycisk wyboru Wypełnienia symbolami i kliknij OK.

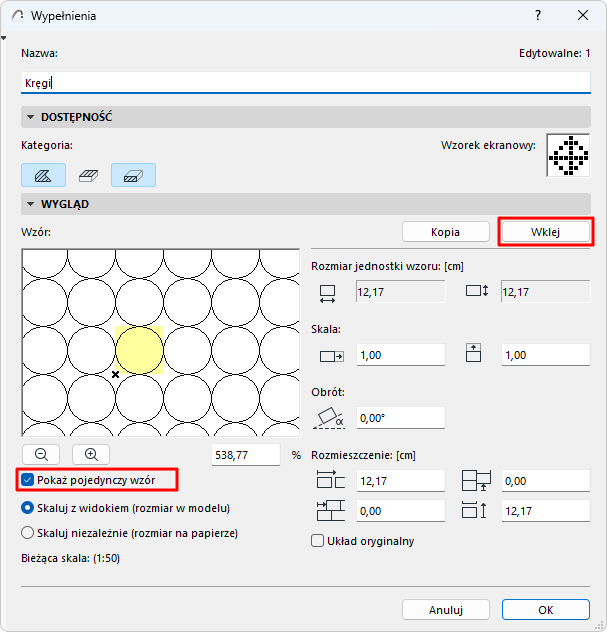

7. W panelu Wygląd kliknij przycisk Wklej. Skopiowany wzór pojawi się w oknie Wzór.





   Note:

   • Wklejone zaznaczenie może obejmować jedynie Linie, Łuki, Punkty aktywne i/lub Wypełnienia.
   • Jeśli wklejony wybór zawiera wypełnienia: wszystkie wypełnienia w umieszczonym wypełnieniu symbolu będą wyświetlane tym samym piórem, nawet jeśli wypełnienia źródłowe używają różnych piór.
8. Zaznacz pole Pokaż pojedynczy wzór, aby podświetlić jeden wzór w oknie podglądu tego okna dialogowego.

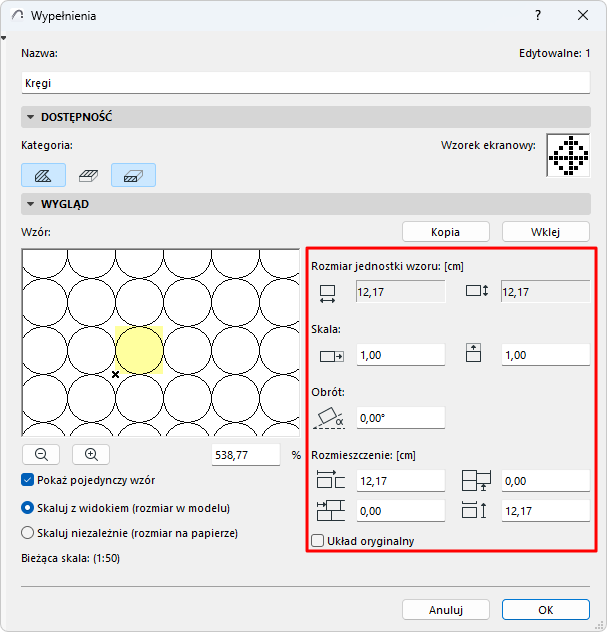

9. Użyj poleceń w panelu Edytuj symbol, aby ustawić rozmiar, wzór i kąt obrotu wypełnienia symbolami.





Rozmiar jednostki wzoru

Jest to wielkość bezwzględna jednostki symbolu na rzucie.

Skorzystaj z tych czterech pól, aby ustawić wektory rzędów składających się na wzór symbolu.

Skala

Wprowadź współczynniki skali, w oparciu o które chcesz "rozciągnąć" pojedynczy symbol poziomo i pionowo. (Domyślnie współczynnik ten wynosi 1,0 , co oznacza, że symbol nie jest rozciągnięty.)

Pole wartości procentowej i przyciski powiększenia znajdujące się poniżej okna podglądu odnoszą się tylko do obrazu w tym oknie. W oknie podglądu wyświetla się wzór symbolu odpowiadający danej wartości procentowej, w odniesieniu do jego wyglądu na Rzucie.

Obrócenie

Wprowadź wartość kąta w stopniach, jeśli chcesz ustawić wzorek wypełnienia ukośnie.

Rozmieszczenie

Aby zmienić Rozmieszczenie wzoru, wprowadź wartości poziomych i pionowych odstępów między wektorami wzoru.

Można również wprowadzić odsunięcia, aby utworzyć przerwy we wzorze.

Zaznacz Rozmieszczenie oryginalne, aby powrócić do zapisanych wartości.

Aby określić relację pomiędzy skalą projektu a wypełnieniem, wybierz jedną z dwóch dostępnych opcji.

Zobacz także Skalowanie wypełnień.

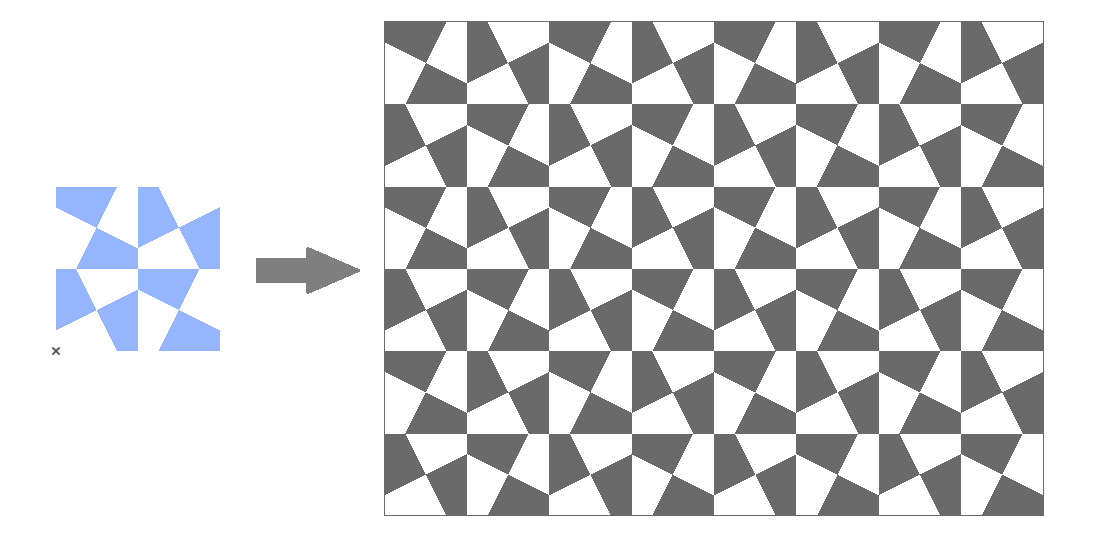

Rysunek 1. Wzór wypełnienia symbolu (po prawej) oparty na ręcznie rysowanych elementach wypełnienia (po lewej)
