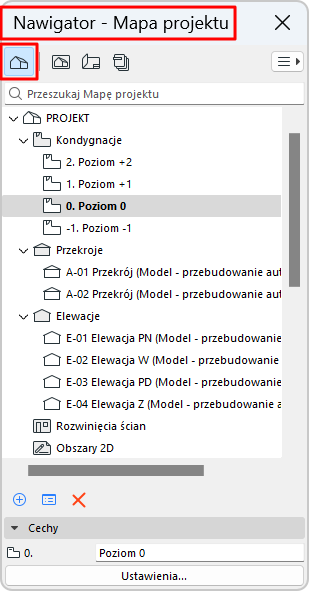

Struktura hierarchiczna okien projektu, zorganizowana w folderach. Ikony okien projektu (w oknie Nawigator i na pasku zakładek) są czarne.
Użyj pola wyszukiwania, aby wyszukać elementy według nazwy.
Czym jest Widok projektu?
Widok projektu to okno zawierające fragment projektu ujęty w określonym aspekcie.
Widoki projektu wyszczególnione są w Mapie projektu Nawigatora i przechowywane w folderach (każdy folder nazwany odpowiednio do każdego widoku projektu).
W przypadku okien projektu typu przekrój można je również swobodnie porządkować w dowolnej liczbie własnych podfolderów.
Uwaga: Po zapisaniu ustawień okna projektu, widok jest tworzony (i dodawany do Mapy widoków), a następnie może zostać umieszczony w arkuszu.
Foldery Mapy projektu
Kondygnacje
Folder Kondygnacje zawiera wszystkie kondygnacje zdefiniowane w projekcie.
Uwaga: W Mapie projektów nie można edytować ID kondygnacji. Jest on identyczny z numerem samej kondygnacji, który może być edytowany w oknie Ustawień kondygnacji.
Przekroje, Elewacje, Rozwinięcia ścian, Obszary 2D, Szczegóły i Dokumenty 3D
Foldery zawierające odpowiednie okna projektu.

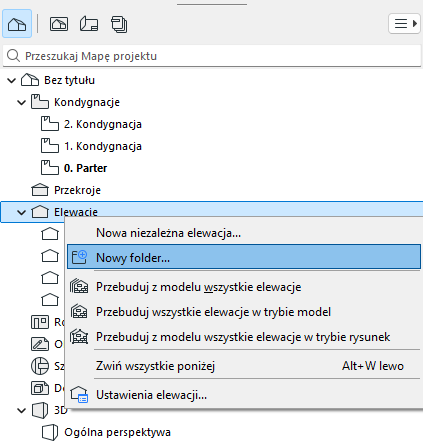

Dla tych okien projektu można utworzyć dowolną liczbę własnych folderów i podfolderów: kliknij element prawym przyciskiem myszy, a następnie użyj poleceń menu kontekstowego, aby utworzyć nowy folder.
Przeciągnij i upuść (foldery i ujęcia typu przekrój)
Swobodnie przeciągaj i upuszczaj okna projektu między różnymi folderami, na dowolnym poziomie
Zaznacz wiele ujęć i/lub folderów i przeciągnij je wszystkie jednocześnie w nowe położenie
Przeciąganie i upuszczanie jest możliwe tylko w obrębie tej samej sekcji drzewa Mapy projektu. Na przykład nie można upuszczać elewacji do przekrojów.
Po przeciągnięciu i upuszczeniu elementy o pasujących nazwach otrzymują automatycznie nową nazwę poprzez dodanie kolejnego numeru
Rozwinięcia ścian nie mogą być rozdzielane: elementy nadrzędne i podrzędne zawsze poruszają się razem
Uwaga: Możesz sklonować dowolny folder Mapy projektu, aby utworzyć odpowiadający mu zestaw połączonych widoków w Mapie widoków. Jeśli przeniesiesz ujęcia typu przekrój do innych folderów w Mapie projektu, foldery klonów w Mapie widoków zostaną automatycznie zaktualizowane.
3D
Zawiera projekcje 3D i wszystkie ścieżki kamery.
Dostępne są dwie domyślne projekcje: Ogólna perspektywa i Ogólna aksonometria.
Umieszczanie kamer w projekcie będzie powodowało wyświetlanie ich nazw w folderze 3D, zgrupowanych w podkatalogach Ścieżek.
Zawiera zestawienia interaktywne (Elementy, Komponenty, Powierzchnie) utworzone w ramach dokumentacji projektowej. Na podstawie zestawień interaktywnych można zamawiać elementy konstrukcyjne od producenta oraz sprawdzać jednorodność elementów na podstawie zestawu kryteriów.
