Konfiguracja Siatki modularnej

Siatki mogą być definiowane indywidualnie dla okna Rzutu, Przekroju/Elewacji/RŚ, Dokumentu 3D, Detali/Obszaru 2D lub Arkuszy. Należy zaznaczyć, że na rzucie te same ustawienia Siatki obowiązują na wszystkich kondygnacjach.

Uwaga: Możesz również utworzyć i wstawić własne, lokalne siatki przestrzenne różnych rozmiarów i kształtów za pomocą Narzędzia Siatka.

Zobacz Narzędzie Oś konstrukcyjna.

Pokaż/Ukryj siatkę modularną

Skorzystaj z jednej z poniższych procedur:

  • Uruchom polecenie Widok > Wyświetlanie siatki.

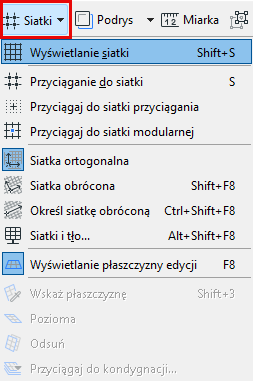

  • Przełącz opcję Wyświetlanie siatki w menu rozwijanym Siatki na pasku narzędzi Standard (jeśli jest dostępne)

  • Otwórz menu Widok > Opcje siatki i płaszczyzny edycji > Siatki i tło i zaznacz opcję Pokaż siatkę modularną.

Skonfiguruj siatkę modularną i Siatkę dodatkową

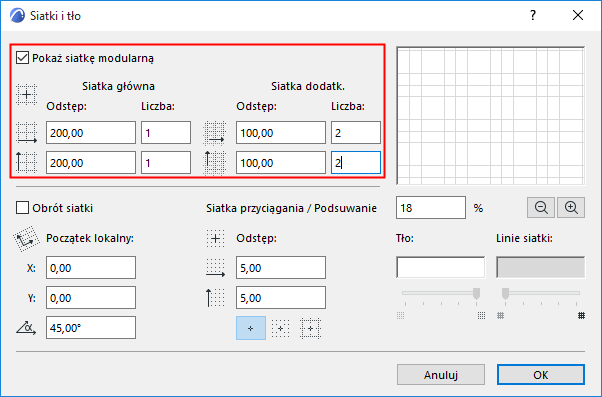

  1. Otwórz menu Widok > Opcje siatki i płaszczyzny edycji > Siatki i tło.
  2. Wprowadź wartość Odstępu, aby określić poziomy i pionowy rozstaw linii siatki.
    Uwaga: Wartości odstępu określają również Podsuwanie: Aby “popchnąć” element użyj klawiszy strzałek, w ten sposób przesuniesz elementy w lewo, w prawo, w górę lub w dół o predefiniowaną odległość. Zobacz Przemieszczanie elementów poprzez popchnięcie .


Dodaj opcjonalną Siatkę dodatkową

Siatka dodatkowa może służyć do określania rytmu lub stopni w siatce modularnej. Na przykład do nadawania grubości ścian betonowych lub ław fundamentowych.

Aby z niej skorzystać, należy określić odstęp i liczbę stopni Siatki głównej oraz Siatki dodatkowej.

Wprowadź wartość Odstępu, aby określić ile razy musi być wyświetlona linia Głównej siatki, zanim zostanie wyświetlona linia Dodatkowej siatki, zarówno w poziomie, jak i w pionie. Jeżeli parametr "Liczba" będzie mieć wartość 0 w przypadku którychkolwiek linii siatki, linie te nie będą wyświetlane.

W powyższym przykładzie ustawiono wyświetlanie jednej linii siatki głównej (odstęp 2000) oraz dwóch linii siatki dodatkowej (odstęp 1000); następnie wzór zostaje powtórzony.

Uwaga: Wszystkie wartości wyświetlane w tym oknie dialogowym są wyrażone w bieżących jednostkach ustawionych w menu Opcje > Preferencje Projektu > Jednostki robocze.

Zobacz Podgląd Siatki modularnej (zarówno linie Siatki głównej, jak i Siatki dodatkowej). Przyciski Powiększ/Zmniejsz Podgląd Siatki kontrolują stopień powiększenia siatki wyświetlanej w Podglądzie.

Uwaga: Siatka jest automatycznie ukrywana, gdy bieżące powiększenie widoku spowoduje, że odległość na ekranie pomiędzy dwiema liniami będzie mniejsza niż 3 piksele.

Obrót siatki modularnej

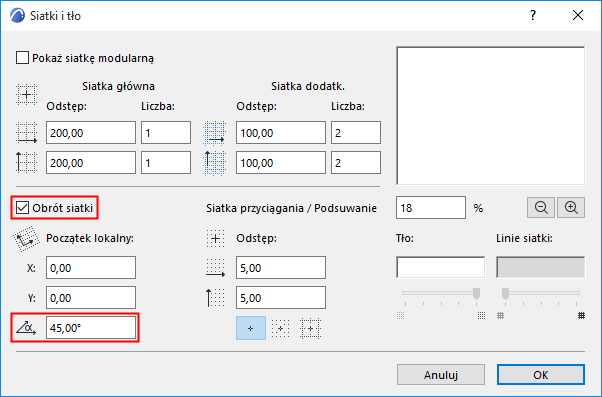

  1. Otwórz okno dialogowe Widok > Opcje siatki i płaszczyzny edycji > Siatki i tło.
  2. Zaznacz pole Obrót siatki.
  3. Podaj wartości X i Y, by określić Początek lokalny, różny od Początku projektu.
  4. Określ Kąt obrotu.

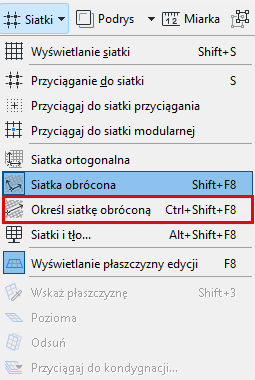

Aby określić siatkę obróconą ręcznie: najpierw wybierz Określ siatkę obróconą w rozwijanym menu Siatki na pasku narzędzi Standard, następnie narysuj wektor obrotu na ekranie lub kliknij widoczny prosty segment dowolnego elementu: wektor ten zobrazuje kąt Siatki Obróconej względem osi poziomej.



Aby wyświetlić obróconą siatkę modularną, sprawdź czy siatka jest widoczna, a następnie uruchom przycisk Siatka obrócona w jednym z poniższych miejsc:

  • Widok > Opcje siatki i płaszczyzny edycji > Siatka obrócona
  • Lub użyj menu rozwijanego siatki z paska narzędzi Standard (jeśli jest dostępne)
  • Otwórz menu Widok > Opcje siatki i płaszczyzny edycji > Siatki i tło i zaznacz opcję Obrót siatki.
