Magiczna Różdżka

Magiczna różdżka (skrót: Spacja) oszczędza pracy, wyszukując i obrysowując elementy linearne lub wieloboczne wśród elementów istniejących, a następnie konstruuje nowy element w oparciu o odnaleziony wielobok.

Jeśli klikniesz krawędź lub węzeł, Magiczna różdżka obrysuje element i/lub łańcuch segmentów.
Jeśli klikniesz pustą przestrzeń lub powierzchnię, Magiczna różdżka obrysuje zamknięty kształt geometryczny utworzony przez elementy znajdujące się najbliżej.

Tematy pokrewne:

Tworzenie elementów przy użyciu Magicznej Różdżki

Wykorzystanie Magicznej Różdżki do operacji Dodawania/Odejmowania wieloboków

Parametry Magicznej różdżki

Tworzenie elementów przy użyciu Magicznej Różdżki

Z Palety narzędzi wybierz nowy typ elementu, który chcesz utworzyć.
Uruchom Magiczną różdżkę, wykonując jedno z poniższych poleceń:
- Naciśnij przycisk Spacji
- kliknij ikonę Magicznej różdżki w Palecie Info
- Wybierz Projekt > Obrysuj Wielobok za pomocą Magicznej Różdżki
Wyświetl informacje graficzne, aby zobaczyć możliwy wynik. (Zobacz poniżej.)
Kliknij, aby automatycznie odnaleźć i odwzorować kształt wieloboku.

Informacje graficzne

Trzymając naciśniętą spację, poruszaj kursorem, aby zobaczyć informacje na temat powstałych elementów. W tym miejscu, jeśli korzystasz z magicznej różdżki do tworzenia ścian nad dwoma przecinającymi się stropami, informacje pokażą następujące możliwości:

Uwaga: Kolor podświetlenia podglądu Magicznej różdżki można skonfigurować w ustawieniach Środowiska pracy.

Zobacz Zaznaczanie i info o elemencie.

Ikony kursora magicznej różdżki

Istnieją trzy rodzaje kursora Magiczna Różdżka, które oznaczają wykrycie:

Wierzchołki
Krawędzie
pustej powierzchni lub obszaru wieloboku

Przykłady magicznej różdżki

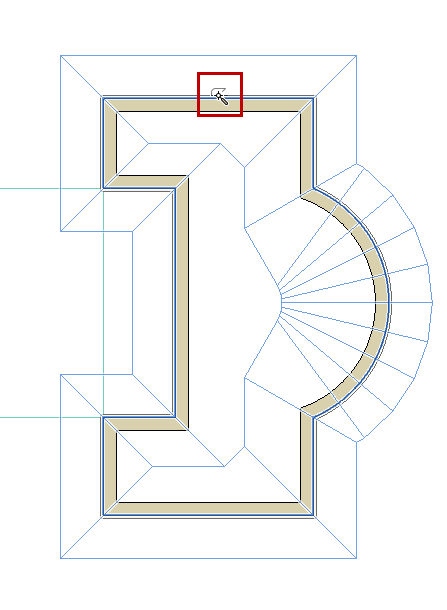

Uruchom narzędzie Dach (metodą Wielopołaciową) i kliknij za pomocą Magicznej Różdżki krawędź Ściany, aby natychmiast utworzyć Dach, którego linia odniesienia będzie odwzorowywać wielobok Ściany.

Obejrzyj wideo

Uruchom narzędzie Wypełnienie, a następnie kliknij Magiczną Różdżką wewnątrz pustego obszaru oznaczonego krzywą, aby stworzyć Wypełnienie dla tego kształtu.

Wskazówki i podpowiedzi

Nowe elementy wykorzystują aktualne ustawienia domyślne odpowiedniego narzędzia. Należy zawsze sprawdzić, czy parametry te są odpowiednie szczególnie w przypadku, jeśli elementy mają być konstruowane w relacji do innych elementów, np. przy budowaniu dachów w oparciu o ściany.
Przed użyciem funkcji Magicznej Różdżki, można dodatkowo określić selekcję. Wówczas Magiczna Różdżka wyszuka wielobok tylko w oparciu o zaznaczone elementy, lub określony Obszar Zaznaczenia.
Podczas tworzenia ścian po łuku lub elementów wielobocznych w oparciu o łuki, okręgi lub krzywe, stopień odwzorowania krzywizn zależy od ustawień w oknie dialogowym Parametry Magicznej różdżki.
Zobacz Parametry Magicznej różdżki.
Nowe elementy będą niezależne i będzie je można edytować indywidualnie.
Jeżeli aktywowałeś metodę Przesunięcia, lub Wielokrotnego przesunięcia, będziesz mógł z nich skorzystać po odnalezieniu wieloboku przez Magiczną Różdżkę.
Jeżeli konstruujesz pojedynczą połać dachową, przed skorzystaniem z Różdżki będziesz musiał określić linię odniesienia oraz nachylenie dachu.
Przy wykorzystaniu Różdżki do rysowania wieloboków wypełnień o zdefiniowanym początku wypełnienia, będziesz musiał najpierw odnaleźć Różdżką wielobok, a następnie określić kierunek wektora wypełnienia.

Wykorzystanie Magicznej Różdżki do operacji Dodawania/Odejmowania wieloboków

Za pomocą Magicznej różdżki można dodawać lub odejmować kształt istniejącego wieloboku (dla tego samego lub innego kształtu elementu).

Zaznacz element, od którego zamierzasz odjąć inny wielobok. W tym przykładzie chcemy odjąć wielobok od stropu.
Wybierz polecenie "Odejmij od wieloboku" z palety Pomocniczej.
Aktywuj Magiczną Różdżkę i przemieść kursor nad wielobok, który chcesz odjąć.
Kliknij aby zatwierdzić operację.
