Wyrównanie Elementów

Użyj polecenia Wyrównaj w celu przycięcia lub wydłużenia wybranych elementów do segmentu Linii, Łuku lub krawędzi elementu.

Można dostosować następujące typy elementów: Ściany, belki, Poręcz, elementy tras MEP, łuki i linie.

Uwaga: Istnieje również możliwość wyrównywania połaci dachu do siebie lub do innych elementów.

Zobacz Przecięcie dachów jednopołaciowych, oraz Przycinanie Dachami oddalonymi.

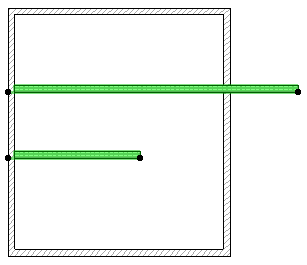

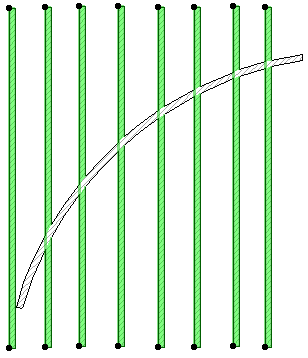

Wybierz elementy, które chcesz wyrównać.
Wybierz polecenie Edycja > Zmiana geometrii > Wyrównanie (również dostępny na pasku narzędzi Standard).

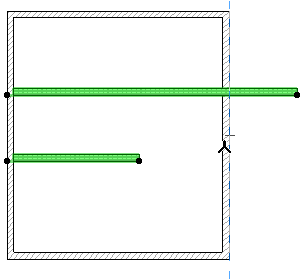

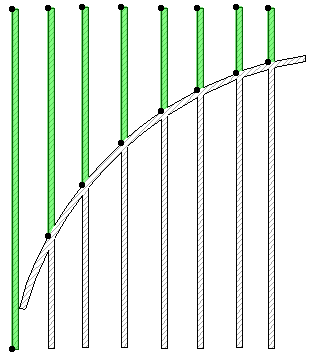

Narysuj tymczasową linię wyrównania, lub kliknij w istniejącą Linię, Ścianę, krawędź Wieloboku lub Łuk/Okrąg. Zaznaczone elementy zostaną wyrównane (wydłużone, lub przycięte) do klikniętego elementu lub narysowanej linii wyrównania. Operacja będzie miała wpływ wyłącznie elementy, które się przecinają (albo przetną się po wydłużeniu) z wybraną linią/łukiem/krawędzią.

Uwaga: Jeśli wskazana krawędź jest krawędzią Stropu, procedura jest taka sama jak w przypadku procedury Wyrównaj elementy do stropów.

Zobacz Wyrównaj elementy do stropów.

Polecenie Wyrównaj jest dostępne w oknie Rzutu i w Oknie 3D, natomiast w oknach Przekroju/Elewacji/RŚ i Dokumentu 3D oraz Detali/Obszaru 2D można go używać tylko do wyrównania elementów rysunkowych. W widokach 3D wybrane Ściany lub Belki są wyrównywane do płaszczyzny pionowej.

Skróty dla operacji Podziału i Wyrównania

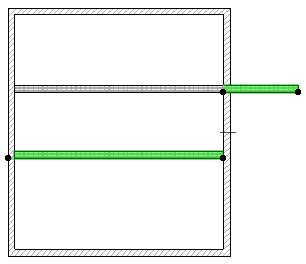

Korzystając z prostego skrótu, można jednocześnie wyrównać i podzielić zaznaczone elementy w oparciu o tę samą krawędź.

Zaznacz wszystkie elementy, które zamierzasz wyrównać, bądź podzielić. Aktywuj dowolne narzędzie, za pomocą którego utworzono którykolwiek z zaznaczonych elementów.
Wciśnij klawisz Ctrl (Windows) lub Cmd (Mac), a następnie kliknij w krawędź, której chcesz użyć do operacji podziału/wyrównania.
Operacja zostanie wykonana. Wszystkie zmodyfikowane elementy pozostaną zaznaczone.
