Docinanie elementów przy użyciu nożyczek

Użyj polecenia Przytnij, aby usunąć fragment elementu aż do punktu, w którym przecina się z innym elementem, jak również usunąć fragment elementu znajdującego się pomiędzy dwoma punktami przecięcia.

Elementy, które można przycinać to: Ściany, Belki, Linie, Okręgi, Łuki, Polilinie i Krzywe.

Należy:

  • Wybrać polecenie Edycja > Zmiana geometrii > Przytnij lub wcisnąć klawisz Ctrl (Windows) lub Cmd (Mac).

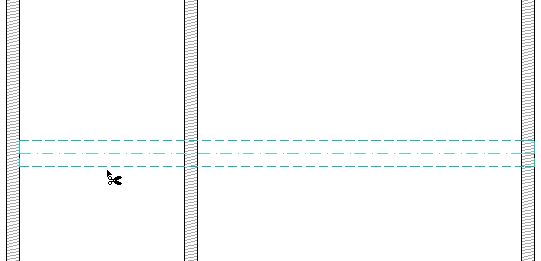

  • Kursor przyjmie kształt nożyczek. Przesuń go do przycinanego elementu i kliknij segment, który chcesz przyciąć.
    Uwaga: W Oknie 3D w celu przycięcia można także klikać w powierzchnię Ścian i Belek.

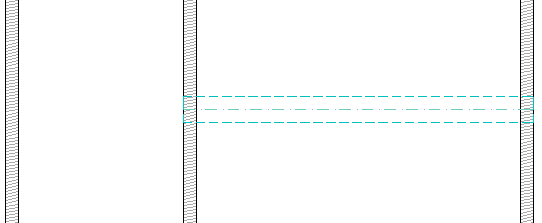

  • Kliknięty fragment elementu, zawarty pomiędzy dwoma najbliższymi punktami przecięcia z innymi elementami, zostanie usunięty.

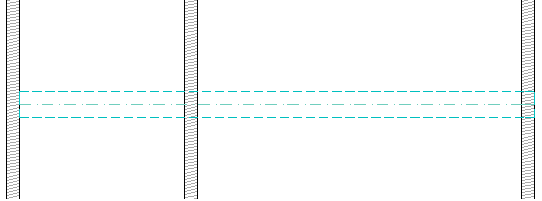

Np. w tym przypadku przytniemy część belki - część, która znajduje się między dwiema pierwszymi ścianami, z lewej strony.
