Wyświetl strefy na rzucie

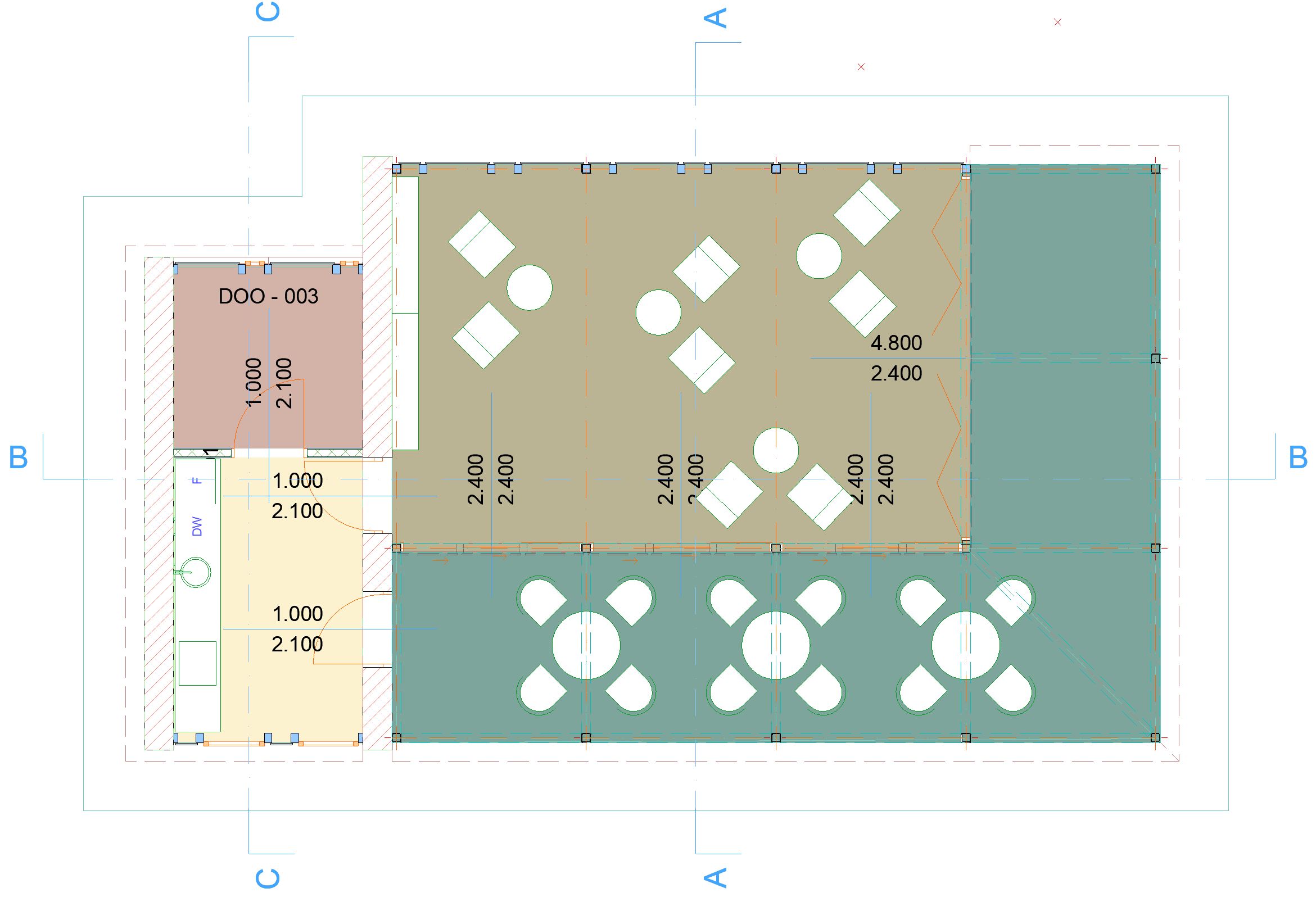

Domyślnie tła stref wyświetlane są przy użyciu koloru kategorii stref.
Zobacz Kategorie stref.

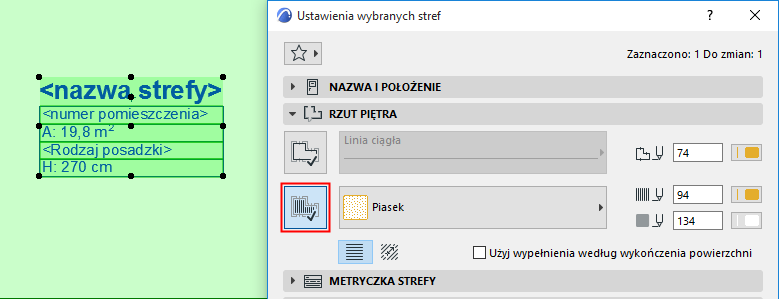

Można przypisać inne wypełnienie strefy, używając dowolnego wypełnienia.
- Przejdź do panelu Rzut w oknie Ustawień Strefy.
- Aktywuj ikonę wypełnienia kryjącego, po lewej.
- Wybierz rodzaj wypełnienia z rozwijanej listy.
Jeśli przypisałeś wypełnienie Strefy, będzie ono domyślnie wyświetlane na Rzucie.
Zobacz Reguły zastąpień grafiki.
Wyświetlanie stref o pochyłych ścianach

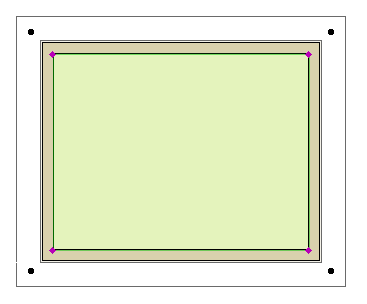

Strefy otoczone przez Ściany pochyłe dokładnie odzwierciedlają ich geometrię. Takie Strefy wyświetlane są na Rzucie za pomocą dwóch oddzielnych wieloboków:
- Wielobok z edytowalnymi punktami aktywnymi, który wyznacza obszar strefy widoczny na Rzucie (możesz edytować ten wielobok, lecz nie wpłynie to na kształt strefy w 3D) oraz
- Wielobok ze zwykłymi punktami aktywnymiwskazuje rzeczywisty rozmiar strefy 3D u jej podstawy (kształtu tego wieloboku nie można edytować).Uwaga: Aby ustawić Reprezentację na rzucie utworzonej strefy za pomocą metody linii odniesienia, należy skorzystać z przycisków Brutto lub Netto w Ustawieniach strefy. Zobacz Wielokąt strefy .
