Wyświetl strefy w przekroju

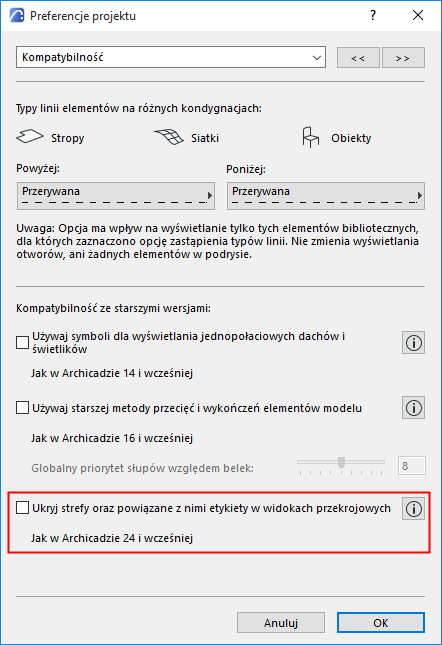

Zaktualizowana logika w wyświetlaniu stref: Upewnij się, że pole w menu Opcje > Preferencje projektu > Kompatybilność jest odznaczone.
Domyślne wyświetlanie stref
|
|
Wyświetlanie przekrojowe |
Wyświetlanie widokowe |
|
Rzut (Symboliczne) |
Kolor kategorii |
Kolor kategorii |
|
Przekrój/Elewacja, Rozwinięcie ścian |
Kolor kategorii |

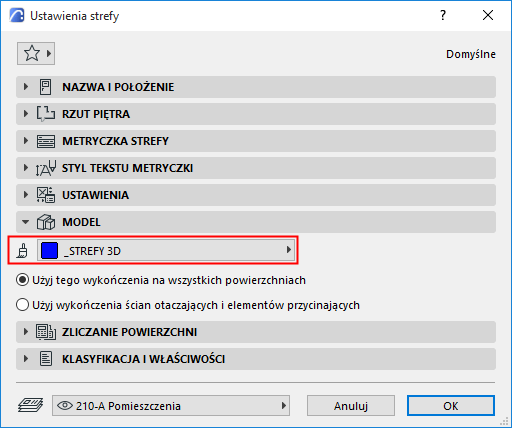

Wykończenie |
|
3D Dokument |
Kolor kategorii |
Wykończenie |
|
Okno 3D + przekrój |
Wykończenie |
Wykończenie |
Ustaw przezroczystość stref w przekroju

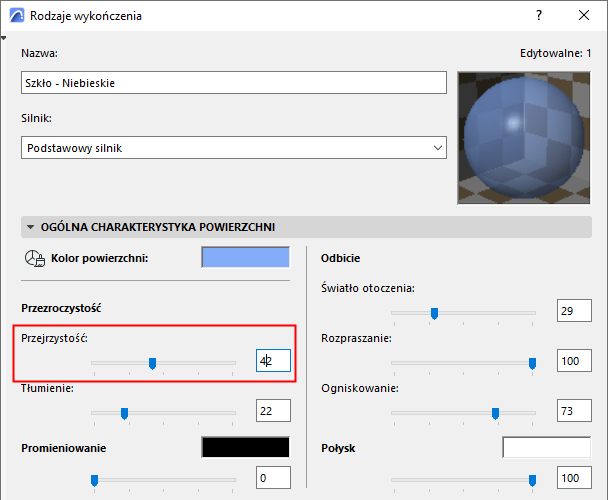

Strefę w przekroju można ustawić na pełną transparentność, określając parametr prezroczystości wykończenia na wartość minimum 50.
Jeśli parametr przezroczystości jest ustawiony na 49 lub niższą wartość, strefa będzie nieprzezroczysta.
W strefie przezroczystej wyświetlony będzie obrys obiektów, ale kolory pozostaną niezmienione.
Określ przezroczystość stref widokowych
Przezroczystość stref widokowych (np. w Elewacji czy widoku 3D) można skonfigurować, używając parametru przenikania wykończenia.
Każda wartość powyżej 0 sprawi, że strefa będzie przezroczysta, ale poziom przezroczystości będzie różnił się w zależności od wartości przenikania (wyższa wartość przenikania zwiększa przezroczystość strefy).
