Metryczki Stref

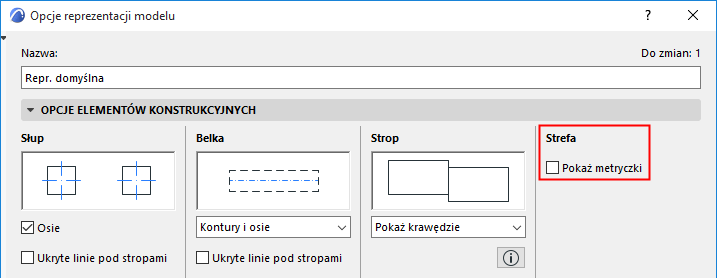

Aby wyświetlić metryczki stref w projekcie, należy zaznaczyć pole Pokaż metryczki stref w menu Dokument > Widok modelu > Opcje reprezentacji modelu (panel Opcje elementów konstrukcyjnych).

Uwaga: Metryczka strefy jest domyślnie wyłączona; Zamiast tego strefy są wstawiane z etykietami stref.

Metryczki Stref są interaktywnymi, parametrycznymi Obiektami GDL, których wygląd i zawartość mogą być dostosowane do potrzeb architekta. Znajdują się one w bibliotece projektu.

Metryczka Strefy wyświetlana dla danej strefy zależy od Kategorii do której przypisana jest strefa.

Zobacz Kategorie stref.

Metryczka Strefy zawiera tekstowe informacje dotyczące strefy takie jak: nazwę, numer, powierzchnię oraz inne opcjonalne parametry; dokładna treść Metryczki strefy zależy od parametrów, które zawiera panel Metryczka strefy okna dialogowego Ustawień strefy.

Zobacz Ustawienia narzędzia strefa.

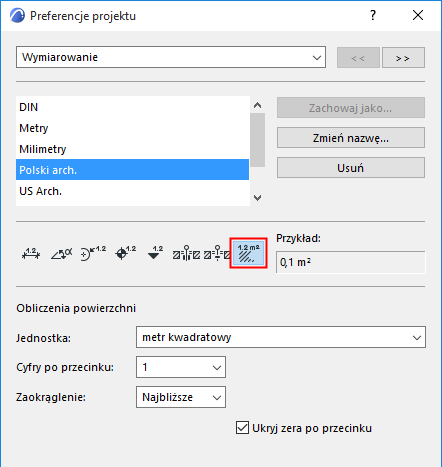

Uwaga: Aby ustawić jednostki do wyświetlania Powierzchni strefy, użyj menu Opcje > Preferencje Projektu > Wymiarowanie i wybierz jednostki Zliczania powierzchni.

Przesuwanie Metryczki strefy

Metryczka strefy może zostać przesunięta niezależnie od Strefy:

Kliknij wierzchołek Metryczki strefy.
Z palety pomocniczej:

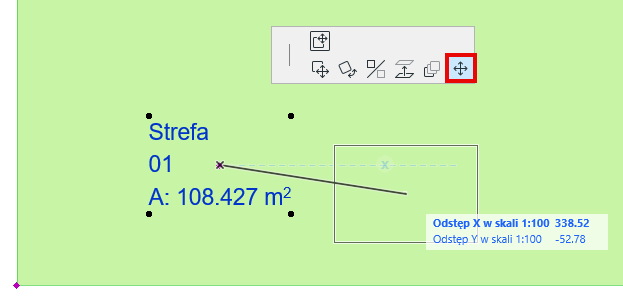

- Wybierz opcję Przesuń pod-element, aby przesunąć znacznik strefy w każdej skali

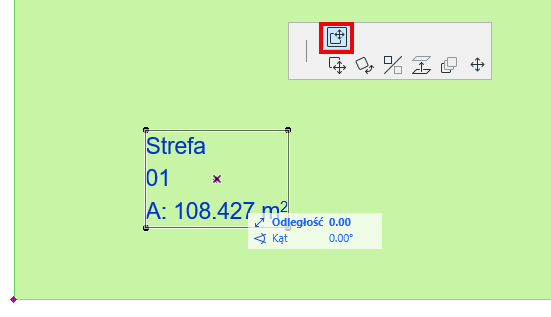

- Wybierz opcję Przesuń węzeł, aby przesunąć go względem bieżącej skali
  Uwaga: Działa to tylko wtedy, gdy obiekt znacznika strefy obsługuje metodę bieżącej skali i tylko w skalach 1:50/1:100/1:200.
Przeciągnij metryczkę strefy.

Punkt odniesienia strefy (tylko dla metryczki strefy)

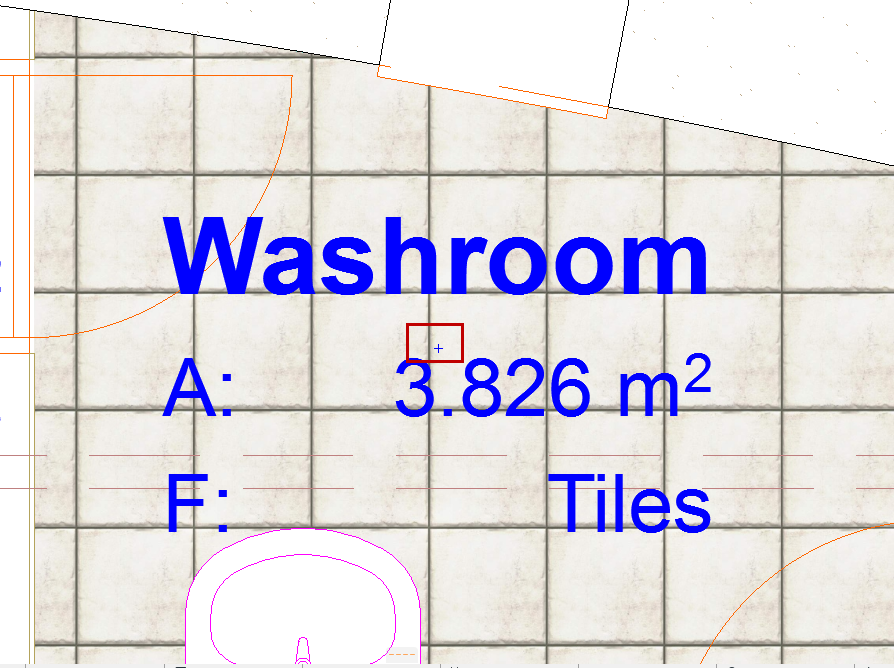

Jeżeli wstawisz Metryczkę strefy po uprzednim wybraniu jednej z metod automatycznego rozpoznawania, wewnątrz Strefy, w miejscu, które wskazano jako pierwsze przy rysowaniu jej powierzchni, pojawi się krzyżyk. Krzyżyk ten jest punktem odniesienia Strefy.

Punkt ten jest wykorzystywany przy rozpoznawaniu granicy strefy podczas późniejszych aktualizacji.
