Przegrody Strukturalne i Inne Elementy

Dołącz ścianę do Przegrody strukturalnej

Przegroda strukturalna może być połączona z jedną lub większą liczbą ścian.

• Zmiana położenia lub obrót Przegrody strukturalnej spowoduje odpowiednie rozciągnięcie połączonej ściany.
• Polecenie dołączenia pomoże również dostosować geometrię ściany do pochyłej Przegrody strukturalnej.

Dołącz ścianę do przegrody strukturalnej

1. Zaznacz ścianę (ściany) oraz przegrodę strukturalną. (Możesz wybrać dowolną liczbę ścian, ale tylko jedną Przegrodę Strukturalną.)

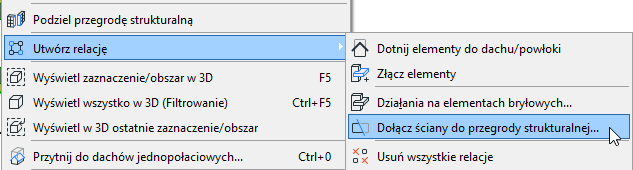

2. Użyj polecenia Projekt > Modyfikuj przegrodę strukturalną > Dołącz ściany do przegrody strukturalnej...

   lub polecenia Połącz > Dołącz ściany do przegrody strukturalnej... z menu kontekstowego.





3. Zostanie wyświetlone okno Dołącz ściany do przegrody strukturalnej. Użyj okna dialogowego, aby określić dokładny punkt przyłączenia ścian(y) do Przegrody strukturalnej.

   Szczegóły poniżej.

4. Kliknij Dołącz.

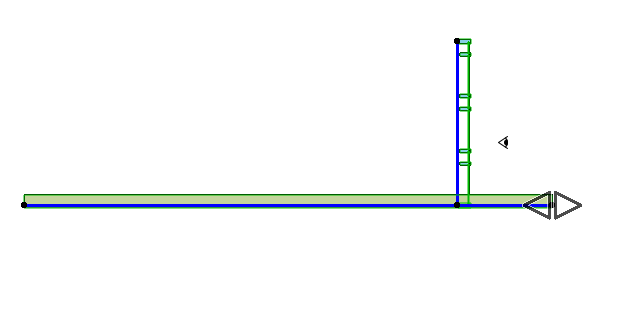

5. Jeśli końce ściany i Przegrody strukturalnej nie zbiegają się, pojawi się kursor w kształcie oka: kliknij, aby określić który koniec ściany zostanie połączony z Przegrodą Strukturalną.

   W miarę poruszania kursora na ścianie pojawi się podwójna strzałka, wskazując, że jeśli klikniesz raz jeszcze, zostanie podłączony ten koniec ściany.

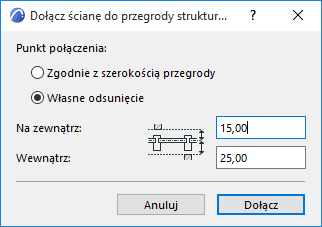

Okno dialogowe Dołącz ścianę do przegrody strukturalnej

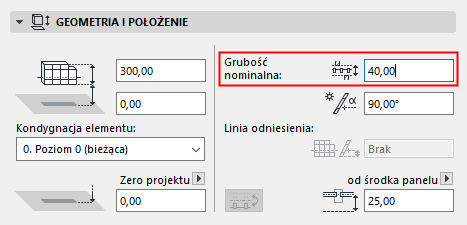

• Dołącz zgodnie z szerokością przegrody: Ta opcja jest ustawiona domyślnie. Wartości odsunięcia Na zewnątrz i Wewnątrz dają razem szerokość nominalną Przegrody strukturalnej, tak jak określono w panelu Geometria i położenie Ustawień systemu przegrody strukturalnej. W naszym przykładzie, szerokość nominalna została ustawiona na 40.





• Wartość Na zewnątrz: określa punkt, w którym ściany wychodzące z kierunku "na zewnątrz" Przegrody Strukturalnej łączą się z tą Przegrodą Strukturalną.
• Wartość Do wewnątrz: określa punkt, w którym ściany wychodzące z kierunku "wewnątrz" Przegrody Strukturalnej łączą się z tą Przegrodą Strukturalną.

Punkty połączenia ścian zarówno wewnętrznych i zewnętrznych są wyrażone jako odsunięcia od Podstawy, tak jak pokazano w oknie dialogowym “Dołącz ściany do przegrody strukturalnej”.

Dla celów odsuwania ścian łączących od Przegrody Strukturalnej, część "wewnętrzna" nominalnej grubości jest równa odsunięciu panelu od powierzchni odniesienia (w naszym przykładzie, 25); część “zewnętrzna” to tyle, ile zostało z szerokości nominalnej (w naszym przykładzie, 15).

• Własne odsunięcie: Kliknij, aby przerwać łączenie ścian w innym punktach niż przy szerokości nominalnej przegród strukturalnych. Wprowadź wartości dla odsunięcia od Podstawy Przegrody strukturalnej do punktów łączących ściany zewnętrzne i wewnętrzne.

Aby przedefiniować odsunięcie od dołączonej ściany, należy ją jeszcze raz dołączyć.

Zarządzanie łączeniami przegród strukturalnych

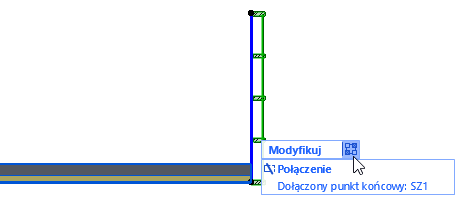

Zaznaczone elementy uczestniczące w połączeniu przegrody strukturalnej i ściany pokazane są z zaznaczeniem. Kliknij zaznaczenie, aby wyświetlić listę Połączeń (wraz z działaniami na bryłach oraz przycięciami, jak również połączonymi ścianami/przegrodami strukturalnymi), które dotyczą zaznaczonego elementu. Użyj tej listy do zarządzania tymi zależnościami.

Szczegóły - zobacz Zarządzanie połączeniami elementów.
