Typy zabiegów o równych stopniach

W Panelu Geometria i położenie w Ustawieniach schodów:

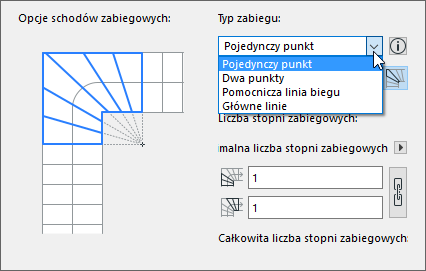

1. W oknie rozwijanym wybierz jeden z czterech rodzajów równych stopni zabiegowych: Pojedynczy punkt, Dwa punkty, Główne linie oraz Pomocnicza linia biegu.

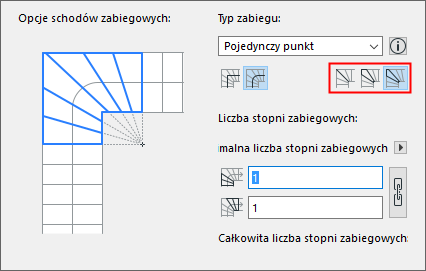

2. Kliknij jedną z trzech ikon, aby ustawić sposób rozmieszczenia stopni w punkcie zabiegu, w którym oś Zabiegu przecina Linię biegu:





• Stopień: umieszczanie podstopnicy w punkcie obrotu
• Symetryczna stopnica: Stopnica zmniejsza się o połowę w punkcie zabiegu
• Asymetryczna stopnica: brak ograniczeń w rozmieszczeniu stopnic

Zobacz następujące ilustracje:

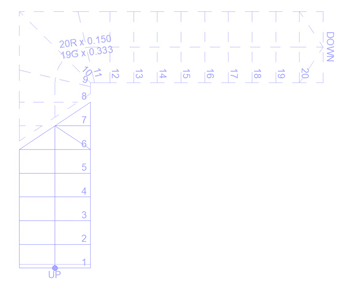

Rysunek 1. Typ zabiegu: Pomocnicza linia bieguPunkt zabiegu: Podstopnica

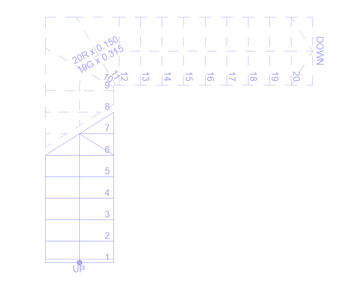

Rysunek 2. Typ zabiegu: Pomocnicza linia bieguPunkt zabiegu: Symetryczna stopnica

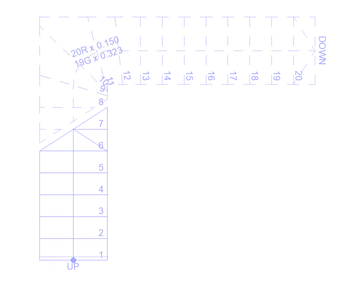

Rysunek 3. Typ zabiegu: Pomocnicza linia bieguPunkt zabiegu: Asymetryczna stopnica

Odcinki zabiegu

W przypadku Odcinka zabiegu, za środek zabiegu w Linii biegu uznaje się punkt początkowy zabiegu.

• Dwusieczne skonstruowane są prostopadle do linii biegu przechodzącej przez ten punkt.
• Równe stopnie mierzone są począwszy od tego punktu.
• Minimalne szerokości zwężającej się stopnicy mierzone są począwszy od projekcji tego punktu na krawędź środkową.
