Ustawienia panelu (Narzędzie Balustrada)

Uwaga dla użytkowników MEP Designer: Poręcze i ustawienia balustrad są widoczne, ale nie można ich tworzyć ani edytować.

Za pomocą tych ustawień można dodawać/usuwać i określać panele balustrady w Edytorze wzoru.

Dodaj panele do edytora wzoru

Aby dodać lub usunąć panele, użyj znaku Plus lub Minus w Edytorze wzoru.

Zobacz także Dodaj komponent w edytorze wzoru.

Można wstawić panel w pustą przestrzeń pomiędzy dwoma słupkami lub słupkami pośrednimi. Jeśli pole zawiera już tralki, nie można dodać panelu.

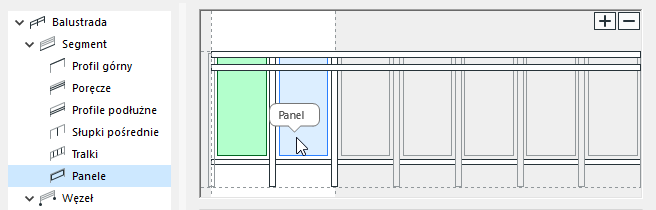

Rysunek 1. Panele dzielone słupkami pośrednimi

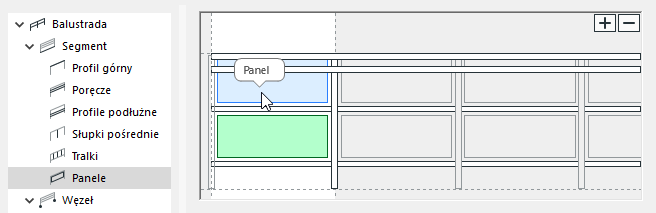

Rysunek 2. Panele podzielone profilem podłużnym

Ustawienia panelu

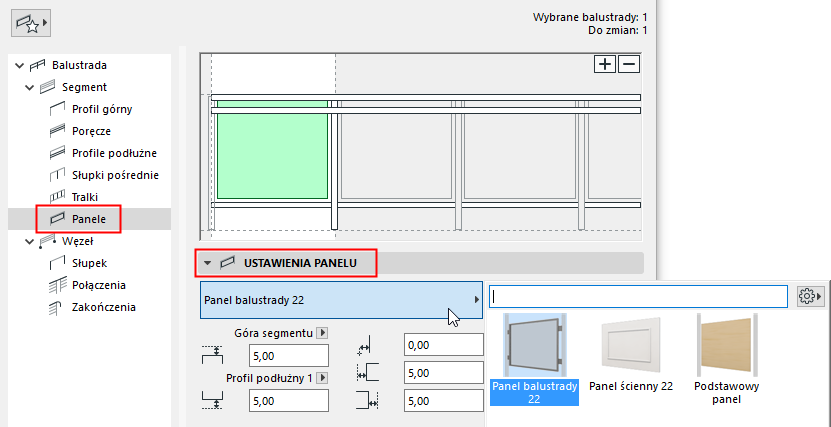

Z listy rozwijanej wybierz komponent GDL, który ma zostać użyty jako Panel.

Aby określić ustawienia dla komponentu GDL, użyj ustawień w poniższym panelu. Zobacz Ustawienia komponentu panelu balustrady.

Poza skonfigurowaną zawartością, można również zapisać jako panel własny komponent.

Określ położenie panelu

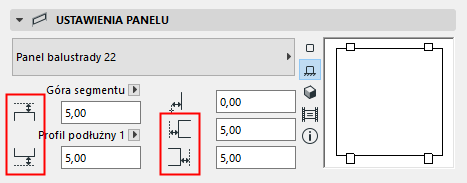

  • Określ górne i dolne przesunięcie panelu w odniesieniu do góry/dołu segmentu, lub profilu podłużnego, jeśli wzór je zawiera.
    Uwaga: Wysokość segmentu jest określona w Ustawieniach segmentu. Zobacz Wysokość segmentu i odsunięcie pionowe .
  • Określ lewe i prawe przesunięcie od słupków pośrednich.
    Uwaga: Dodatnie wartości przesunięcia oznaczają, że wielkość panelu się zmniejszy.

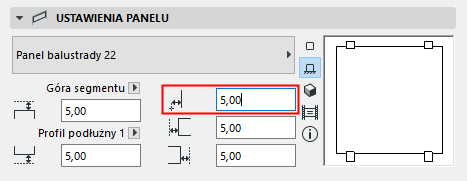

  • Poziome odsunięcie: zdefiniuj boczne odsunięcie od panelu (jeśli istnieje)


Ustawienia komponentu panelu balustrady

Rodzaj Symbolu 2D panelu

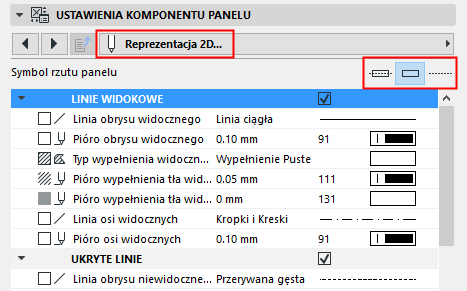

Wybierz Rodzaj symbolu w zakładce Reprezentacja 2D w Ustawieniach komponentu panelu.

Wyświetlanie Symbolu 2D panelu

Używając poniższych opcji, określ preferencje wyświetlania 2D dla komponentu panelu (dla widocznych i ukrytych elementów balustrady).



Pokaż/Ukryj symbol 2D panelu

Domyślnie, widoczność komponentów panelu w widokach 2D można skonfigurować w menu Dokument > Reprezentacja modelu > Opcje reprezentacji modelu.

Dostosuj widoczność panelu w Ustawieniach balustrady. (Zobacz Komponenty symbolu Balustrady na rzucie .)

Pokaż mocowanie

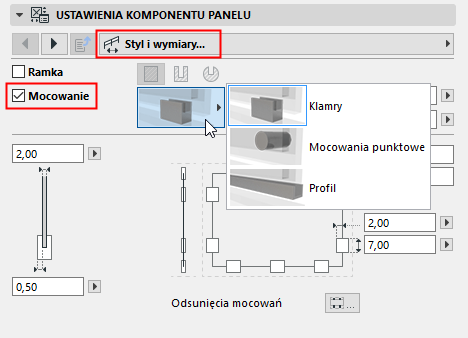

Kliknij Mocowanie z zakładki Style i wymiary w Ustawieniach komponentu panelu balustrady, aby otworzyć ustawienia uwzględniające typ, wielkość, profil, materiał budowlany i liczbę.

Opcje te zależą od wybranego rodzaju mocowania (wsporniki, mocowania punktowe lub mocowania kanałowe).
