Utwórz kształt 2D
Wybierz narzędzie Kształt z palety narzędzi a następnie z palety Info wybierz Metodę geometrii.

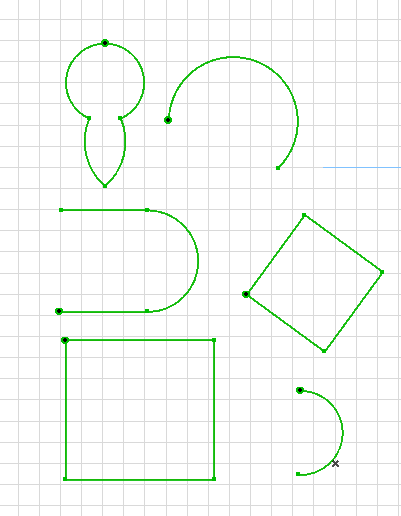

Niżej wymienione metody służą do tworzenia linii 2D, polilinii oraz zamkniętych wieloboków na Rzucie oraz w Oknie 3D.
Proces wprowadzania przy użyciu powyższych metod geometrii działa na takiej samej zasadzie co narzędzie rysunek 2D.

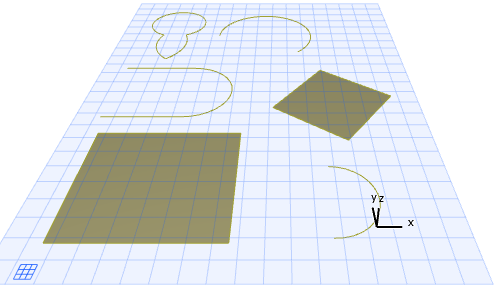

W rezultacie uzyskuje się jednak ścianę lub linię kształtu, a nie wielobok 2D czy linię: wyświetlona jest w oknie 3D, ale nie posiada parametrów geometrycznych (tj. grubość). Powstałe linie i powierzchnie 3D można wykorzystać do tworzenia szkiców lub dokumentacji w oknie 3D.
Swobodny Obrót Prostokąta
Metoda wprowadzania swobodnego obrotu prostokąta w narzędziu Kształt pozwala narysować prostokąt na dowolnej płaszczyźnie w przestrzeni.
- W Oknie 3D należy wybrać metodę Swobodnego obrotu prostokąta.
- Kliknij dwukrotnie, aby narysować pierwszą krawędź prostokąta. Tę krawędź można narysować na dowolnej płaszczyźnie w przestrzeni.
- Kliknij, aby wstawić przeciwległą krawędź prostokąta. Można go przyczepić do dowolnego punktu w przestrzeni.
