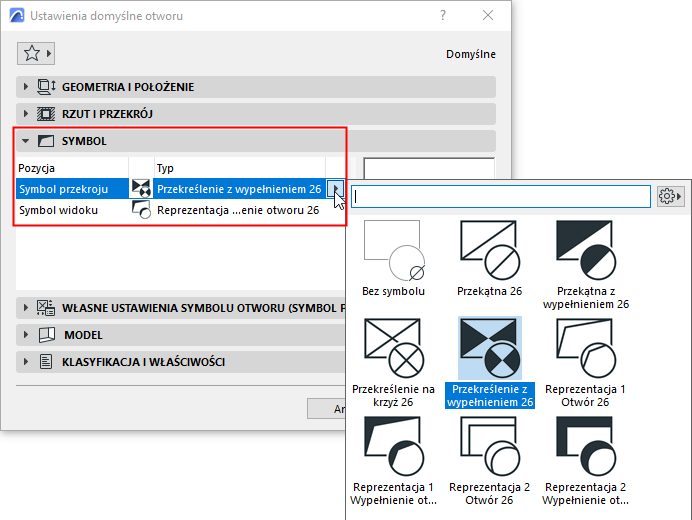

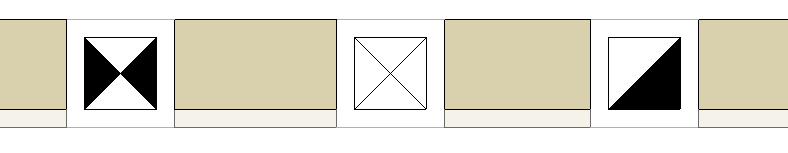

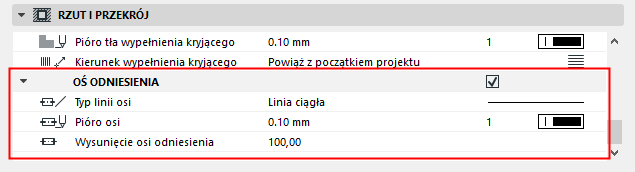

Otwór może posiadać dwa symbole na rzucie: jeden dla każdego otworu - widokowego i przekrojowego. Wybierz domyślny symbol dla każdego z nich za pomocą panelu Symbol w oknie ustawień otworu.

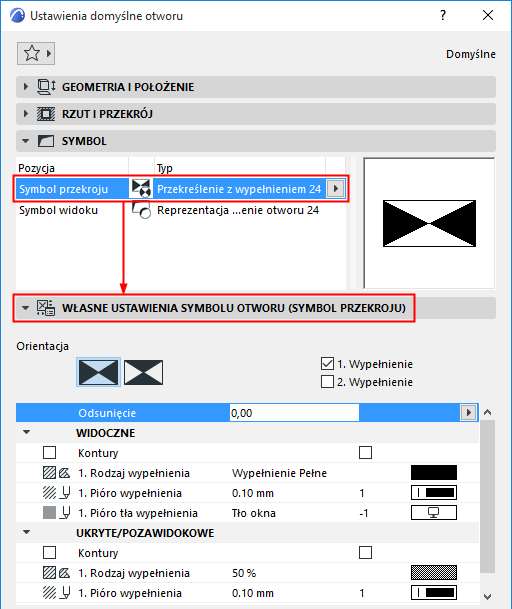

Dostosuj preferencje i geometrię dla dowolnego symbolu, używając panelu Własne parametry:

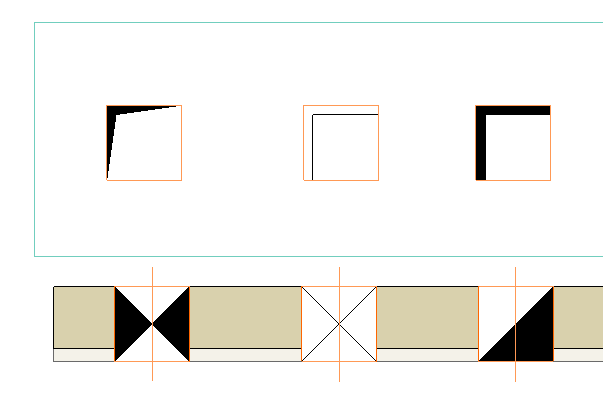

Rysunek 1. Symbol przekroju, z odsunięciem i obrysem Rysunek 2. Symbol widokowy, z odsunięciem i obrysem
Wyświetlanie otworu w przeciętych elementach

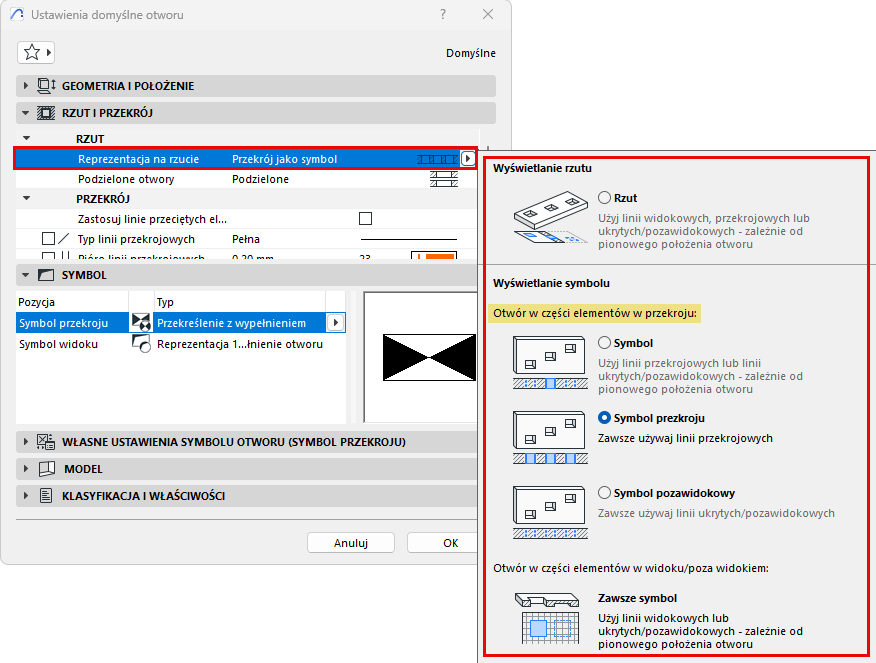

W Ustawieniach otworu: Użyj opcji Reprezentacji na rzucie, by wyświetlić otwory w odciętej części elementów.
Uwaga: Otwory w elementach widokowych/pozawidokowych są zawsze pokazywane jako Symbol.
Rzut: Użyj linii widokowych, przekrojowych, ukrytych/pozawidokowych, w zależności od pionowego położenia Otworu. Jest to najlepsza opcja dla otworów w Dachach.
Symbol: Użyj linii przekrojowych lub ukrytych/pozawidokowych, w zależności od pionowego położenia Otworu.
Przekrój jako symbol: Zawsze używaj linii przekrojowych (niezależnie od pionowego położenia Otworu).
Wszystko jako Pozawidokowe: Zawsze używaj linii ukrytych/pozawidokowych (niezależnie od pionowego położenia Otworu).

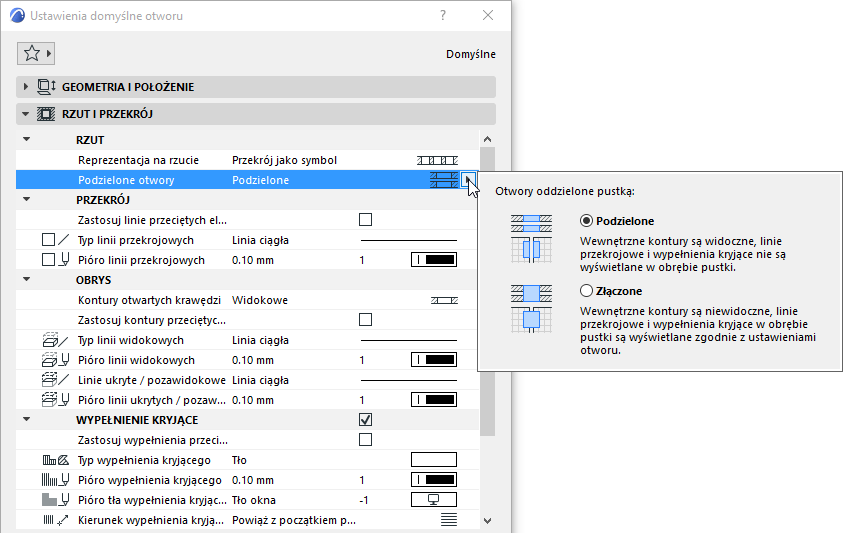

Podzielone otwory: Podzielone lub Połączone
Dla Otworu przecinającego kilka elementów lub element złożony, przedzielony szczeliną powietrzną:
Podzielone:
Widoczny będzie obrys wewnętrzny (wewnątrz szczeliny powietrznej).
Linie przekrojowe i wypełnienia kryjące nie zostaną pokazane.
Złączone:
Obrys wewnętrzny (wewnątrz szczeliny powietrznej) nie będzie widoczny.

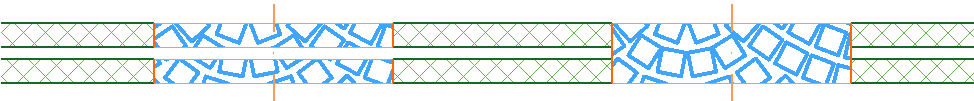

Linie przekrojowe i wypełnienia kryjące będą widoczne.Rysunek 3. Otwory przechodzące przez szczeliny: Rozdzielone a Złączone

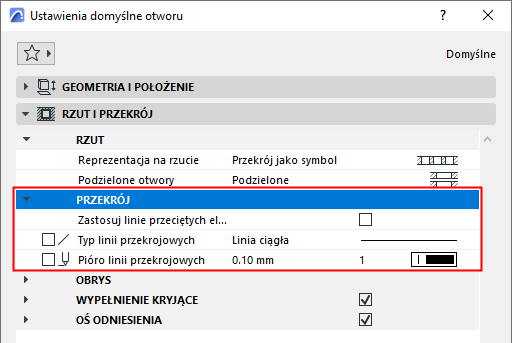

Przekrój
Dla elementów przekroju dociętych otworem: zaznacz to pole, by Zastosować linie przeciętych elementów. W przeciwnym razie zostaną użyte własne linie przekrojowe Otworów (określone w tym oknie dialogowym).

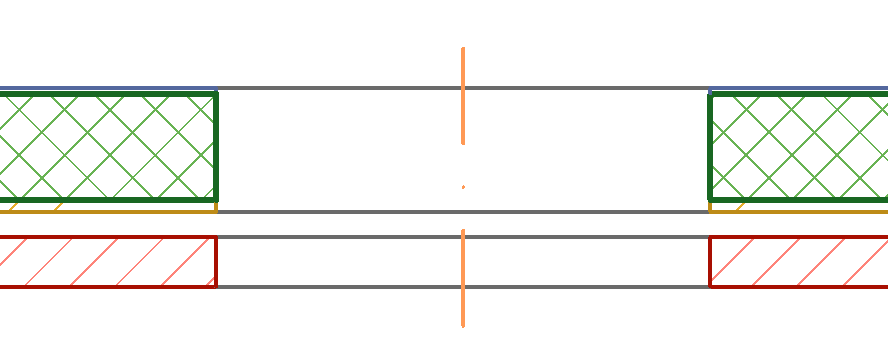

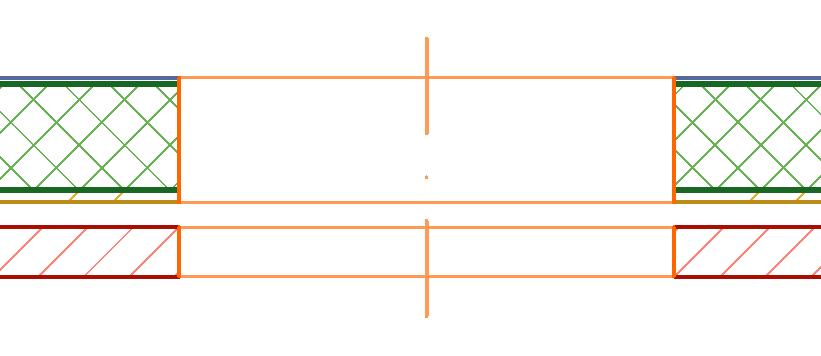

Rysunek 4. Zastosuj linie przeciętych elementów Rysunek 5. Użyj własnej linii przekroju otworu
Obrysy otworów na rzucie
Kontury otwartych krawędzi
“Otwarte krawędzie” to otwarte kontury, które nie przecinają żadnego innego elementu i nie są zbieżne z krawędziami innego elementu.

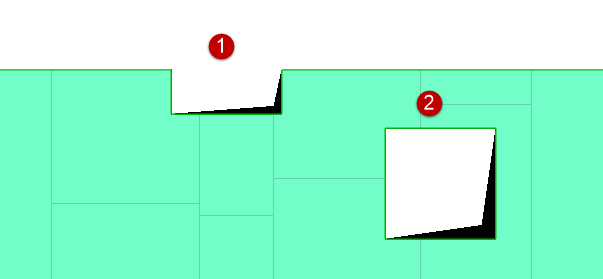

Rysunek 6. Otwory z krawędziami Otwartymi (1) i Związanymi (2)

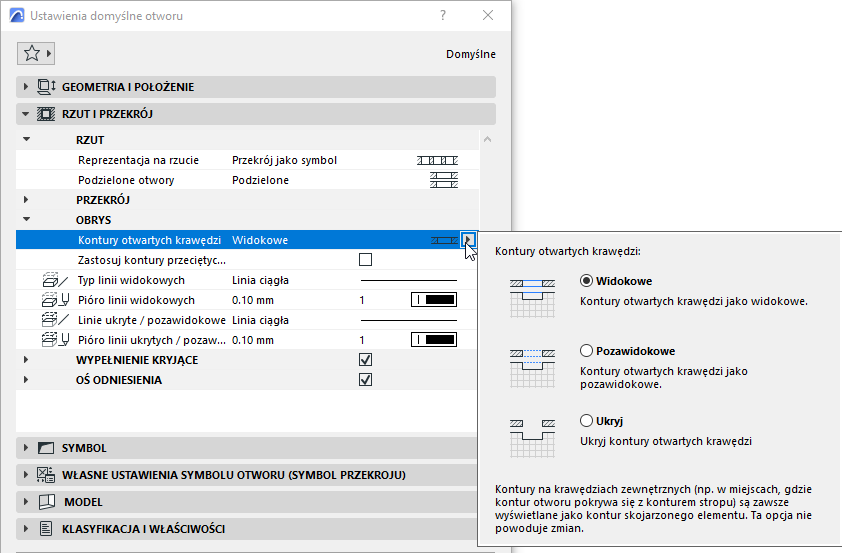

Wyświetl te otwarte krawędzie jako Widokowe, Pozawidokowe lub Ukryte:

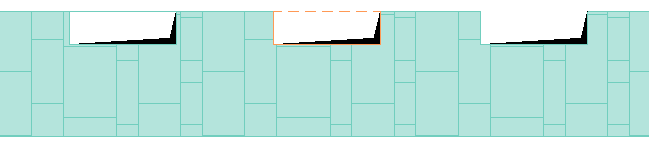

Rysunek 7. Otwarte krawędzie jako Widokowe - Pokaż jako Pozawidokowe - Ukryj Rysunek 8. Otwarte krawędzie jako Widokowe - Pokaż jako Pozawidokowe - Ukryj
Uwaga: To ustawienie nie ma wpływu na otwory zbiegające się z np. krawędzią stropu. Takie krawędzie są “Krawędziami związanymi”, a sposób ich wyświetlania (widokowe lub pozawidokowe) zależą od sposobu wyświetlania konturów stropu.
Otwarte kontury
Określ atrybuty dla konturów Widokowych i Pozawidokowych. Możesz Użyć konturów elementów przyciętych. W przeciwnym razie zostaną użyte własne linie Widokowe/Pozawidokowe Otworów (określone w tym oknie dialogowym).
