Użyj ograniczonego otworu do utworzenia wnęki lub zagłębienia

Można użyć ograniczonego Otworu, na przykład Wnęki w ścianie lub Zagłębienia w stropie.

Ograniczony z jednej strony

  1. W Ustawieniach otworu lub Palecie Info wybierz opcję Ograniczony z jednej strony.

  2. Kliknij powiązany element, w którym chcesz wstawić otwór.

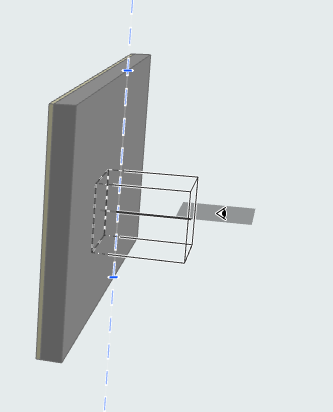

  3. Przesuń kursor w kształcie oka, aby zobaczyć opcje wstawienia (np. po dowolnej stronie linii odniesienia ściany).

  4. Kliknij aby zatwierdzić operację. Ograniczona strona otworu zbiega się z linią/płaszczyzną odniesienia otworu.

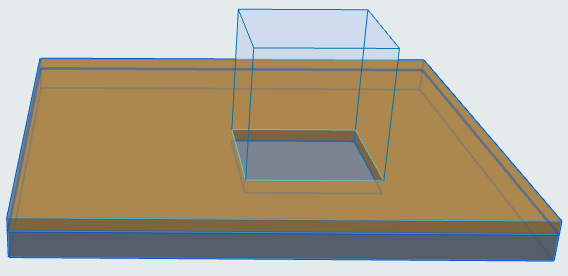

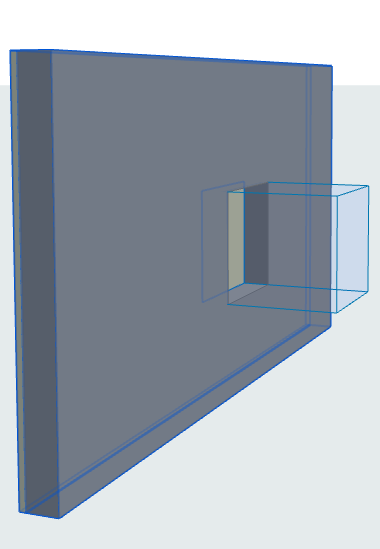

    LimitedOpening2.png   SlabRecess.png

Odsuń linię/płaszczyznę odniesienia elementu głównego

Skorzystaj z jednej z poniższych procedur:

  • Użyj polecenia Odsuń od płaszczyzny odniesienia z palety pomocniczej
  • Wprowadź odsunięcie w Ustawieniach lub Palecie Info

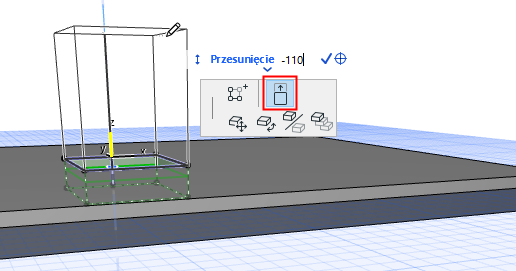

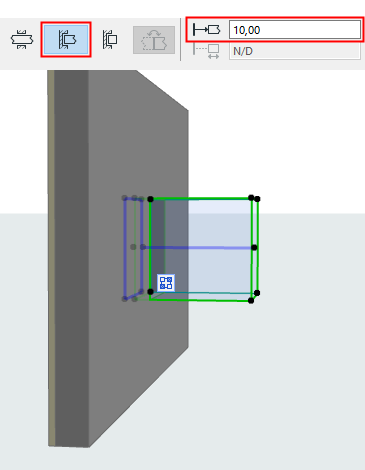

    OffsetOpeningGraphic.png      LimitedInfoOffset.png

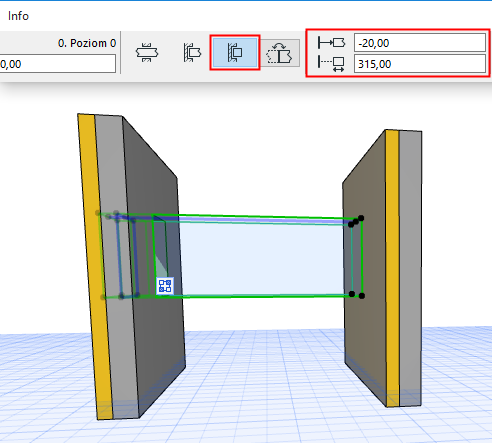

Ograniczony z obu stron

  1. W Ustawieniach otworu lub Palecie Info wybierz opcję Ograniczony z obu stron.
  2. Można również odsunąć otwór od linii/płaszczyzny odniesienia elementu głównego (wprowadzić dodatnią lub ujemną wartość odniesienia w Ustawieniach lub Palecie info).
  3. Wprowadź żądaną długość otworu lub dokonaj edycji graficznej.

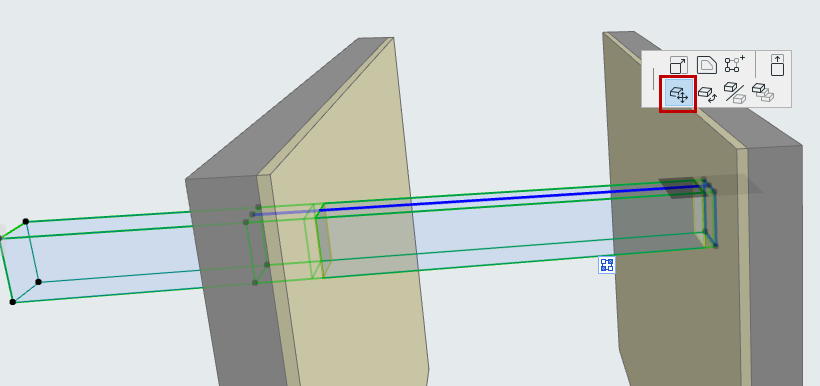

Przesuń Linię odniesienia otworu/płaszczyzny

Dla Otworów umieszczonych metodą Poziomo lub Pionowo (ale nie metodą Dopasowany): Możesz użyć polecenia Przesuń z palety pomocniczej, by zmienić położenie linii/płaszczyzny odniesienia Otworu.



Odwróć otwór

Aby odwrócić kierunek ograniczonego otworu kliknij Odbicie w Ustawieniach otworu lub Palecie Info.
