Przecinające się elementy, które nie ulegają czyszczeniu

  • Przecięcia typu Ściana-Ściana ulegają czyszczeniu jedynie wtedy, jeśli ich linie odniesienia przecinają się. (Kolizja nieobsługiwana.)

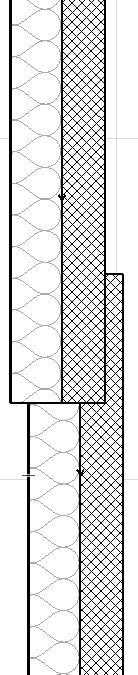

Na Rzucie

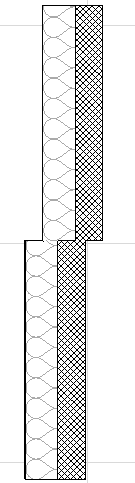

W Przekroju
  • Przecięcia Słup-Słup nie ulegają czyszczeniu jeśli nachodzą na siebie.
  • Użyj profilowanego słupa lub funkcji łączenia profili, aby uzyskać specjalne połączenia słupów.
  • Podczas wstawiania Słupa, który będzie przecinał ścianę warstwową, Twój wybór metody geometrii - obudowany lub nieobudowany - będzie miał wpływ na sposób wyświetlenia ściany/słupa na rzucie.
  • Przecięcia Strop-Strop nie ulegają czyszczeniu jeśli nachodzą na siebie.
  • Siatka nie jest obsługiwana.
  • Obiekty nie są obsługiwane.
