BIM Components

Do czego służy BIM Components?

• Wyszukiwać elementy Znajdź określone obiekty lub powierzchnie. Obiekty/wykończenia wyświetlane są jako miniatura wraz z opisem i interaktywnym podglądem 3D, dzięki któremu możesz obrócić obiekt i zmienić jego parametry.
• Przeglądaj: W razie potrzeby można użyć “chmury znaczników” (chmury słów) aby wyszukać najbardziej popularnych obiektów.
• Zarejestrować się Proces jest prosty - należy podać swój adres e-mail oraz istniejący numer Graphisoft ID. Po pomyślnej rejestracji otrzymasz numer rejestracyjny, który będzie potrzebny do współdzielenia obiektów lub wykończeń wprost z MEP Designera.
• Udostępniać elementy Można udostępnić zarówno pojedyncze obiekty GDL oraz pliki LCF (zawartości bibliotek) jak też definicje Rodzajów wykończenia. (Użyj LCF jeśli chcesz udostępnić grupę obiektów jednocześnie.) W ramach procesu udostępniania, można określić zestaw atrybutów wybierając swój język, aby mieć pewność, że dany obiekt sprawdzi się u innych w taki sam sposób, w jaki sprawdził się u Ciebie.
• Uczestniczyć. Można komentować i oceniać elementy, aby jak najlepiej pomóc innym użytkownikom odnaleźć właściwy obiekt oraz aby pomóc programistom w stworzeniu jeszcze lepszego produktu.

  Więcej informacji na temat wszystkich funkcji można odnaleźć na portalu BIM Components, na stronie BIMcomponents.com.

Numer rejestracyjny portalu BIMcomponents.com

Przed udostępnieniem obiektu na portalu BIMcomponents.com, należy uzyskać numer rejestracyjny. Po otrzymaniu numeru rejestracyjnego, będzie trzeba wprowadzić go tylko raz. (Znajduje się on również w oknie dialogowym Informacja o licencjach dostępnym w menu Pomoc.)

Udostępnij obiekt na BIM Components

Aby współdzielić obiekt w BIM Components, należy wykonać jedną z następujących czynności:

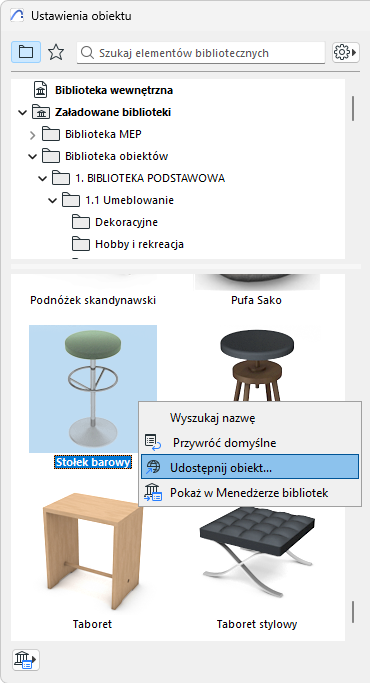

Wybrać obiekt z okna dialogowego Ustawień (widok biblioteki), a następnie wybrać polecenie Współdziel obiekt GDL z jednego z poniższych miejsc:

• menu kontekstowego
• ikony znajdującej się w dolnej części okna dialogowego.
• polecenie z menu Plik > Biblioteki i obiekty > Udostępnij obiekt

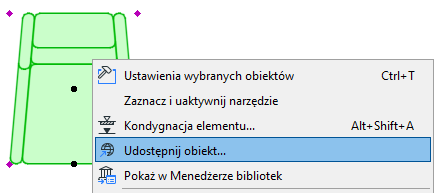

• Polecenie Udostępnij obiekt z menu kontekstowego wstawionego obiektu.

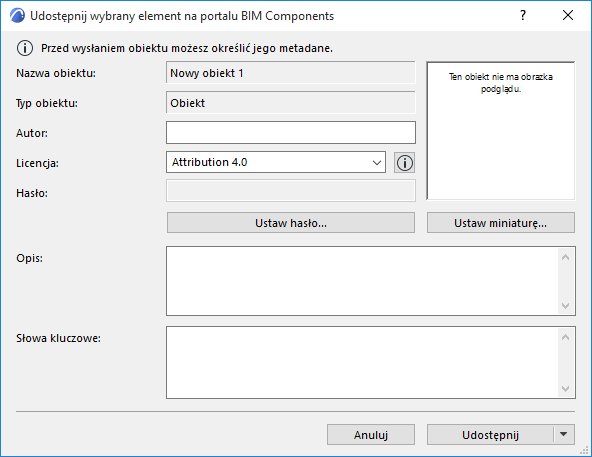

Pojawi się okno dialogowe Udostępnij zaznaczony element.

Dokonaj edycji potrzebnych informacji:

1. Wpisz Autora. (Jeśli to pole pozostanie puste, w polu Autor wpisana zostanie nazwa użyta przez użytkownika podczas rejestracji na portalu BIMcomponents.com.)
2. Przypisz Licencję. Dostępne są następujące opcje licencji (aby przeczytać pełny opis dowolnej opcji licencji, kliknij przycisk Info w oknie dialogowym)
   • Przekazanie do Domeny Publicznej 1.0. Element posiadający tę licencję należy do domeny publicznej; każdy może go skopiować, zmienić oraz rozpowszechniać bez zezwolenia.
   • Uznanie autorstwa-Bez utworów zależnych 3.0. Element posiadający tę licencję może być kopiowany i rozpowszechniany, nawet do celów komercyjnych, ale wyłącznie z uznaniem autorstwa i niemodyfikowany.
   • Uznanie autorstwa - Bez Utworów Zależnych 4.0: To nowsza wersja licencji Uznanie autorstwa - Bez Utworów Zależnych 3.0.
   • Uznanie autorstwa 4.0: Element posiadający taką licencję może być dalej udostępniany (kopiowany lub rozpowszechniany na dowolnym nośniku i w dowolnym formacie) i adaptowany (przekształcany i rozbudowywany w dowolnym celu, również komercyjnym)
   • Uznanie autorstwa-Na tych samych warunkach 4.0: Element posiadający taką licencję może być dalej udostępniany (kopiowany lub rozpowszechniany na dowolnym nośniku i w dowolnym formacie) i adaptowany (przekształcany i rozbudowywany w dowolnym celu, również komercyjnym), ale efekt tych działań musi być dystrybuowany z tą samą licencją co oryginalna.
     Uwaga: Inny typ praw autorskich, licencja “Komercyjna,” może być przypisana w oknie Edytora GDL. Obiekt z komercyjnymi prawami autorskimi nie mogą być udostępnione na portalu BIMcomponents.com.

     Zobacz Edytor obiektów GDL.

3. Hasło (niedostępne w przypadku licencji należącej do domeny publicznej). Kliknij Ustaw hasło, aby skonfigurować opcjonalne hasło. Takie obiekty można dowolnie oglądać i pobierać, ale użytkownik nie może otworzyć obiektu w celu edycji, ani kopiować jego skryptu bez podania hasła. Jeśli obiekt już posiada hasło, przycisk Zmień hasło umożliwi jego zmianę.
4. Opis i słowa kluczowe. Wprowadź opis i słowa kluczowe, by opisać obiekt. Funkcja wyszukiwania obiektu w MEP Designerze wyszuka (poza innymi polami) pola dla wprowadzonych terminów wyszukiwania. Choć nie jest to wymagane, zaleca się wprowadzenie szczegółowego opisu włącznie z funkcjami i celem obiektu, aby inni użytkownicy mogli go łatwo odnaleźć.
5. Przygotuj się i kliknij jeden z następujących przycisków:

• Wyślij; lub
• Zachowaj i wyślij. (Spowoduje to zapisanie wszystkich zmian danych obiektu w bibliotece wewnętrznej oraz na stronie BIMcomponents.com.)

  polecenie Zachowaj i wyślij nie jest dostępne w następujących przypadkach:

  • jeśli pracujesz w projekcie Teamwork a nie zarezerwowałeś obiektu lub
  • jeśli obiekt był otwarty z Pliku zbioru obiektów (.lcf)

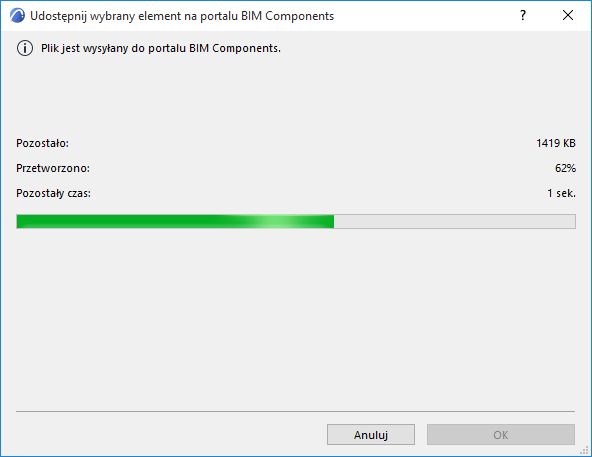

Podczas procesu uwspólniania nie można pracować w MEP Designerze. Okno dialogowe będzie pokazywało postęp.
