Reprezentacja 2D i 3D obiektów

Opcje reprezentacji modelu dla elementów bibliotecznych

W zależności od tego, które biblioteki załadowane były do projektu, użyj Opcji reprezentacji modelu (Dokument > Reprezentacja modelu > Opcje reprezentacji modelu), aby przypisać ogólne preferencje wyświetlania niektórych elementów bibliotecznych i ich parametrów.

Zobacz Różne ustawienia elementów bibliotecznych.

Domyślnie, Obiekty wykorzystują ustawienia poziomu detalu określone w Opcjach widoku modelu (wg ORM). Jeśli dla wybranego obiektu/lampy ta opcja nie jest dostępna, można zastąpić poziom detalu w Ustawieniach elementu (użyj opcji Reprezentacji 2D lub 3D).

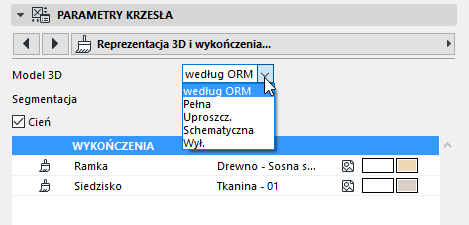

Poziom szczegółowości 3D

Jeśli ta opcja jest dostępna, umożliwia zastąpienie ustawień ORM dla obiektu: Wybierz Schematyczne, Uproszczone, lub Pełne.

Niektóre złożone elementy, np. realistyczne drzewa lub inne rośliny składające się z bardzo dużej liczby wieloboków, mogą wyświetlać się w pełnym detalu 3D z opóźnieniem.

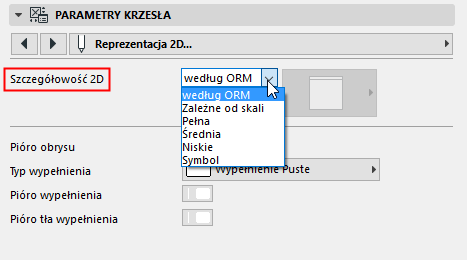

Poziom szczegółowości 2D

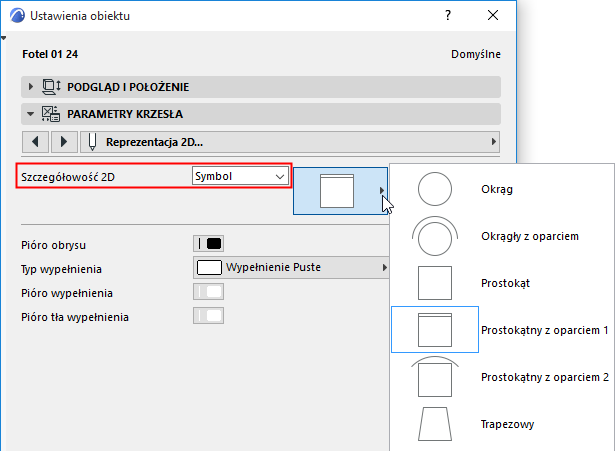

  • Po wybraniu opcji Symbol, parametr Rodzaj symbolu stanie się dostępny w miejscach, w których można wybrać stały symbol do wyświetlania obiektów w widokach 2D niezależnie od skali.
