Zapisz obiekty 2D jako obiekty

Jeśli zajdzie potrzeba wstawienia wzoru 2D wielokrotnie w projekcie, możesz zechcieć utworzyć symbol 2D, a następnie zapisać go jako obiekt.

  1. Narysuj symbol 2D w oknie Rzutu korzystając z narzędzi rysunkowych (Linii, Tekstu, Wypełnienia, itp.).
  2. Wstaw punkty aktywne w każde miejsce, na które ma później reagować kursor myszki.
  3. Zaznacz wszystkie utworzone elementy.
  4. Użyj menu Plik > Biblioteki i obiekty > Zapisz zaznaczenie jako i wybierz Obiekt.

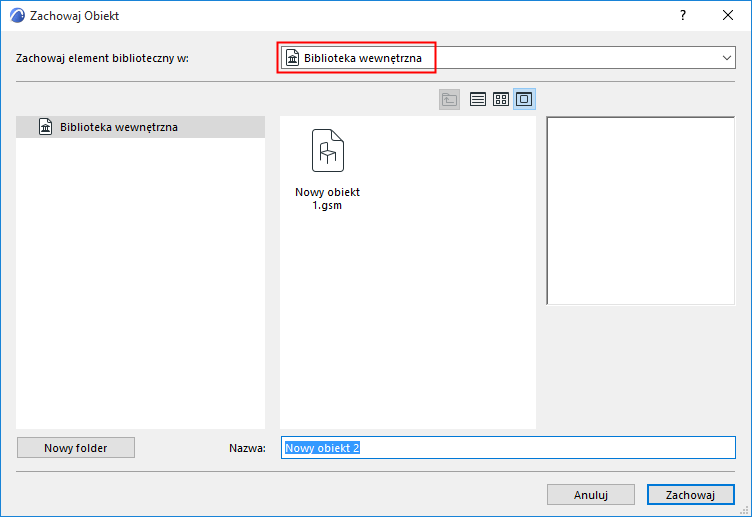

  5. W oknie dialogowym Zapisz obiekt należy wprowadzić nazwę i wybrać lokalizację folderu dla obiektu:
    • Do Biblioteki wewnętrznej (wybór domyślny. Zaleca się zapisywanie dostosowanych obiektów, właściwych dla danego projektu, w Bibliotece wewnętrznej.)
    • wyszukaj bibliotekę zewnętrzną
    • do biblioteki na BIMcloudzie, która została dodana do projektu
      Uwaga: W trybie Teamwork, przed zapisaniem elementu w folderze biblioteki BIMcloud, należy zarezerwować ten folder.

      Możesz również kliknąć opcję Nowy folder, aby utworzyć nowy folder w obrębie wybranego folderu biblioteki.


  6. Wstaw obiekt za pomocą narzędzia Obiekt. Zwróć uwagę, że utworzony obiekt może być rozciągany, jeśli jednak modyfikacja taka nie jest oparta o parametry określone w skrypcie, obiekt będzie dodatkowo zniekształcony.

    Informacje na temat edycji powstałego elementu biblioteki GDL, zobacz Edycja własnych elementów bibliotecznych i komponentów.
