Zapisz elementy 2D jako etykietę

Użyj tej funkcji, aby utworzyć własną etykietę symbolu, składającą się z dowolnej kombinacji symboli lub własnego tekstu, w tym autotekstu.

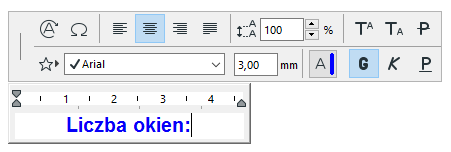

1. Użyj narzędzia Tekst, aby wstawić pole tekstowe.
2. Wprowadź żądany tekst.

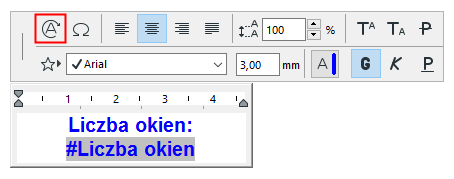

   Użyj Autotekstu, aby wyświetlić informacje właściwe dla elementu (np. #LiczbaOkien).

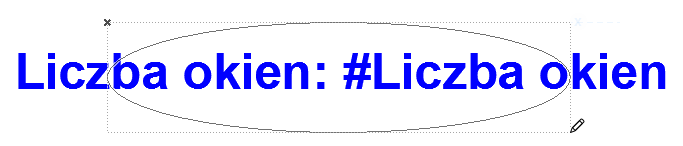

3. Jeśli etykieta powinna mieć obramowanie, użyj narzędzia 2D (np. narzędzia Linia), aby utworzyć dookoła tekstu obramowanie o dowolnym kształcie.





   Uwaga:

   • Jeśli etykieta zawiera Autotekst, należy uwzględnić szacowaną wielkość powstałej wartości Autotekstu (np. liczbę cyfr lub oczekiwaną długość tekstu) i odpowiednio narysować obramowanie.
   • Warto ustawić wspólny punkt środkowy bloku tekstowego i elementu obramowania, oraz użyć środkowego punktu kotwiczenia bloku tekstowego.

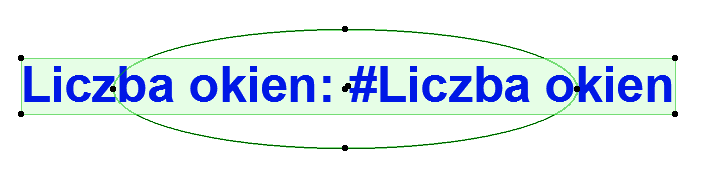

4. Zaznacz wszystkie elementy 2D.

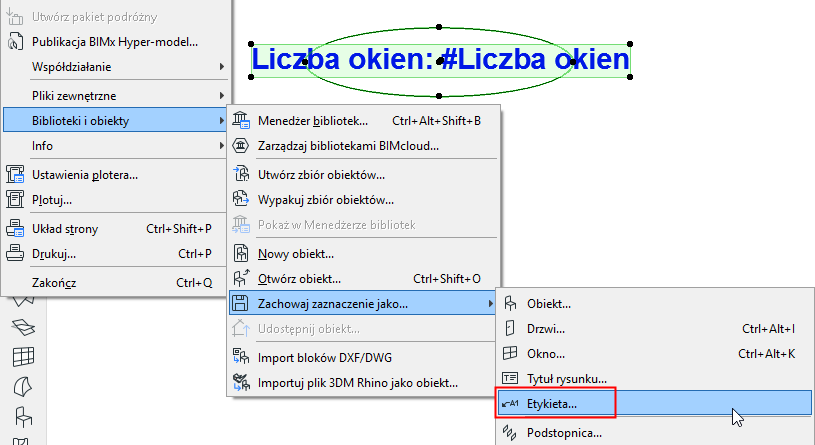

5. Użyj menu Plik > Biblioteki i obiekty > Zachowaj zaznaczenie jako i wybierz Etykieta .

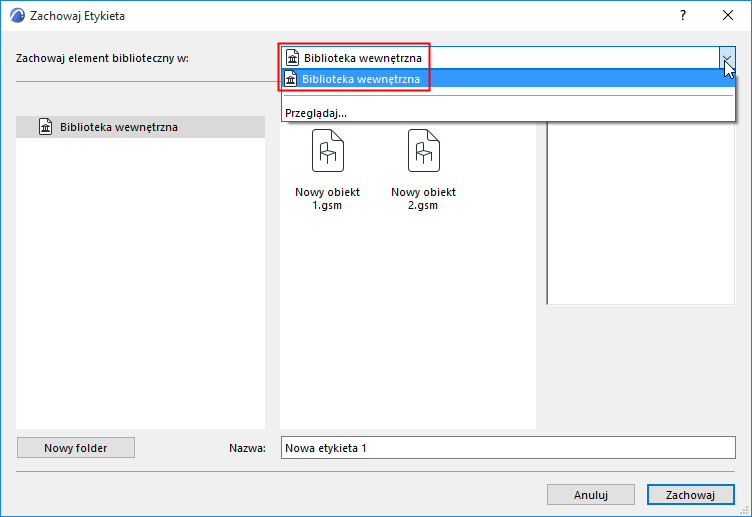

6. W oknie dialogowym Zapisz etykietę należy wprowadzić nazwę i wybrać lokalizację folderu dla obiektu:
   • Biblioteka wewnętrzna (wybór domyślny. Zaleca się zapisywanie dostosowanych obiektów, właściwych dla danego projektu, w Bibliotece wewnętrznej.)
   • Biblioteka na BIMcloudzie, która została dodana do projektu
     Uwaga: W trybie Teamwork, przed zapisaniem elementu w folderze biblioteki BIMcloud, należy zarezerwować ten folder.
   • Zewnętrzna biblioteka

     Możesz również kliknąć opcję Nowy folder, aby utworzyć nowy folder w obrębie wybranego folderu biblioteki.





7. Wyświetlone zostanie okno dialogowe Zmień podstawowe parametry etykiety. W tym miejscu można zdefiniować nowe wypełnienia i pióra etykiety. Po wstawieniu etykiety, można dalej dostosować te atrybuty w Ustawieniach etykiety.

   Aby dodać informacje do nowej etykiety (na przykład słowa kluczowe ułatwiające wyszukiwanie), kliknij opcję Szczegóły korekty, znajdującą się w dolnym lewym rogu okna.

8. Kliknij OK, aby zamknąć okno.

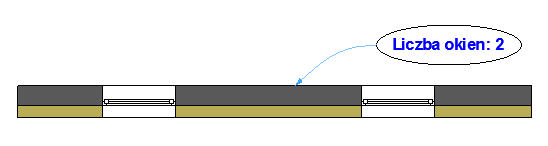

9. Wstaw nową etykietę. Jeśli jest powiązana z elementem, informacje Autotekstu zostaną odpowiednio wyświetlone.

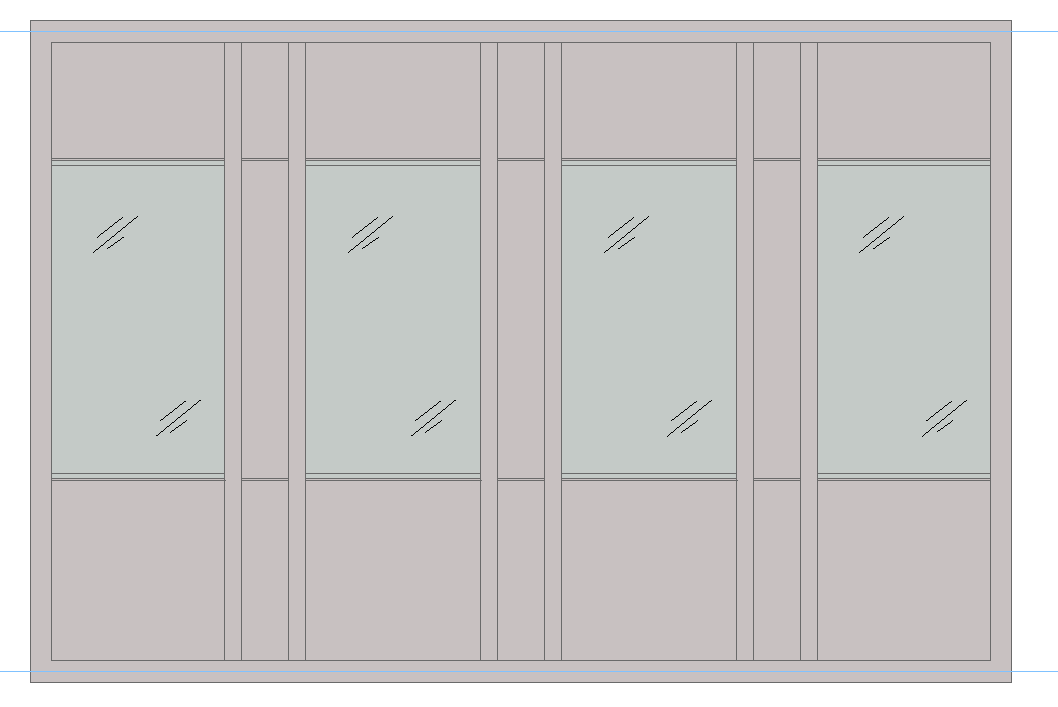

Przykład: Stała etykieta symboliczna szyby

W tym przykładzie, etykieta własna składa się z prostej linii, która oznacza stałą szybę. Etykieta nie posiada obramowania.

Ma ona zastosowanie dla wszystkich paneli ze stałą szybą w Przegrodzie strukturalnej (użyj menu Dokument > Adnotacja > Nadaj etykiety komponentom zaznaczonych elementów).

Zobacz także Nadawanie etykiet Przegrodom strukturalnym.
