Wyświetlanie Drzwi/Okien na Rzucie

Reprezentacja na rzucie: Symbol / Rzut

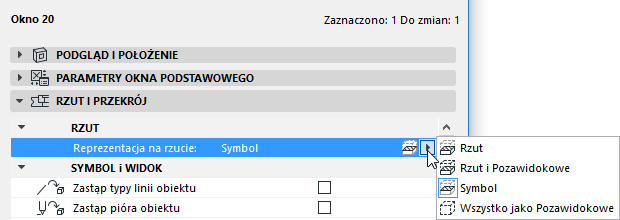

Za pomocą opcji Reprezentacji na rzucie w Ustawieniach drzwi/okna określ w jaki sposób wyświetlić otwór:


  • Symbol (domyślne): Wyświetlany będzie standardowy symbol wybranego obiektu.
  • Wszystko jako Pozawidokowe: całkowity obrys elementu wyświetlony jest za pomocą linii pozawidokowych.
    Uwaga: Określ atrybuty pozawidokowe (rodzaj linii, pióro) w panelu Rzutu i przekroju Ustawień drzwi/okien.

Jednakże, w przypadku ścian pochyłych, możesz ustawić bardziej realistyczne wyświetlanie przekroju okna: wybierz opcje Rzut lub Rzut i Pozawidokowe, aby zobaczyć wszystkie elementy okna w pochyłej ścianie.

  • Rzut: wyświetla powierzchnię przecięcia fragmentu modelu 3D oraz nieprzycięty (dolny) fragment.
  • Rzut i Pozawidokowe: wyświetla przekrojony fragment modelu 3D, a także część znajdującą się poza widokiem (czyli ponad płaszczyzną cięcia Rzutu oraz nieprzycięty (dolny) fragment.

Atrybuty drzwi/okien

Istnieją dwa sposoby na określenie atrybutów (rodzaj linii, piór, wypełnienie) drzwi/okien na rzucie:

  1. Atrybuty GDL (rodzaj linii, pióro, wypełnienie) określone w Ustawieniach drzwi/okien (panel Parametrów w panelu Ustawień użytkownika w Interfejsie graficznym). Ta metoda oferuje dużą liczbę parametrów linii/wypełnień, umożliwiając większą kontrolę nad precyzyjnym i szczegółowym wyświetleniem otworu i każdego elementu z osobna.
  2. Użyj atrybutów 2D określonych dla otworu w panelu Rzut i przekrój Ustawień drzwi/okien. Ta metoda wiąże się z mniejszą liczbą parametrów, dla ułatwienia.

    Więcej szczegółów, patrz Zastąp atrybuty obiektów GDL Drzwi/Okien.

Opcje reprezentacji modelu dla drzwi i okien

Opcje wyświetlania Drzwi/Okien znajdujące się w panelu Elementy konstrukcji w Opcjach reprezentacji modelu (Dokument > Reprezentacja modelu > Opcje reprezentacji modelu) pozwalają określić, czy drzwi i okna mają być wyświetlane w całości, czy jako sam obrys, czy puste otwory, a także czy widoczne będą wymiarowania i znaczniki.

Zobacz Opcje reprezentacji modelu dla Elementów konstrukcyjnych.

Aby zdefiniować wyświetlanie klamek drzwi/uchwytów okien i linii otwarcia, użyj panelu Szczegółowość symboli drzwi i okien w Opcjach reprezentacji modelu.

Zobacz Szczegółowość symboli drzwi i okien.
