Przykład Działania na elementach bryłowych

W tym przykładzie połączymy schody ze stropem.


  1. Otwórz okno dialogowe używając polecenia Projekt > Działania na elementach bryłowych (również dostępnego z menu kontekstowego zaznaczonego elementu).

    Szczegóły dotyczące tych opcji są opisane w części Paleta Działania na elementach bryłowych.

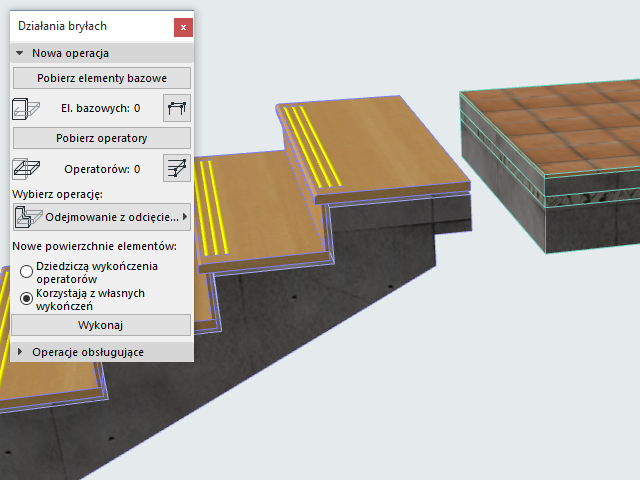

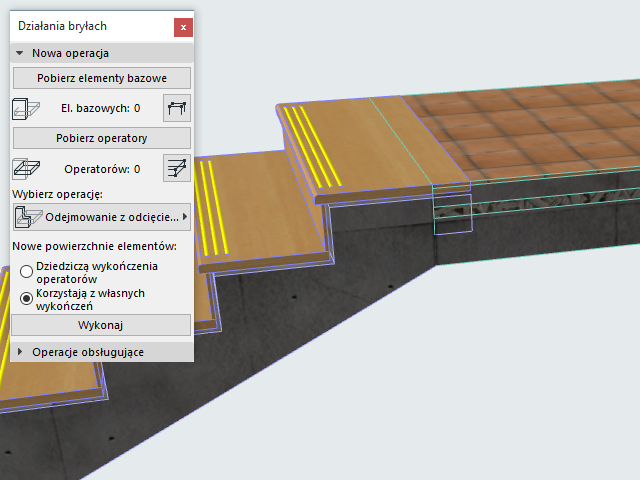

  2. Nałóż na siebie te dwa elementy.

  3. Zaznacz Element bazowy: Strop.
  4. Kliknij Pobierz elementy bazowe.

  5. Odznacz strop.

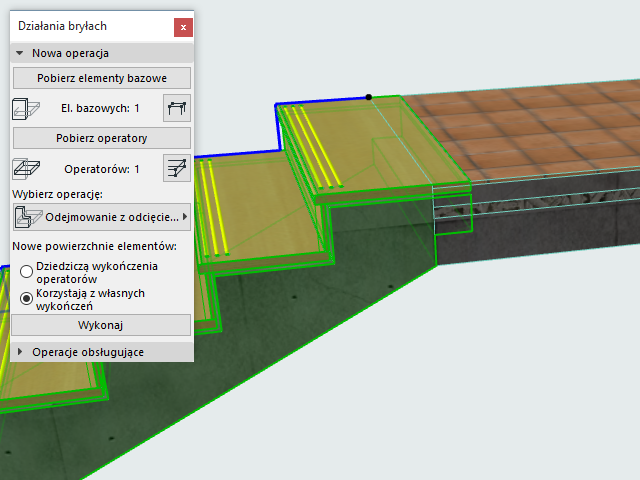

  6. Zaznacz element operatora: schody.
  7. Kliknij Pobierz operatory.

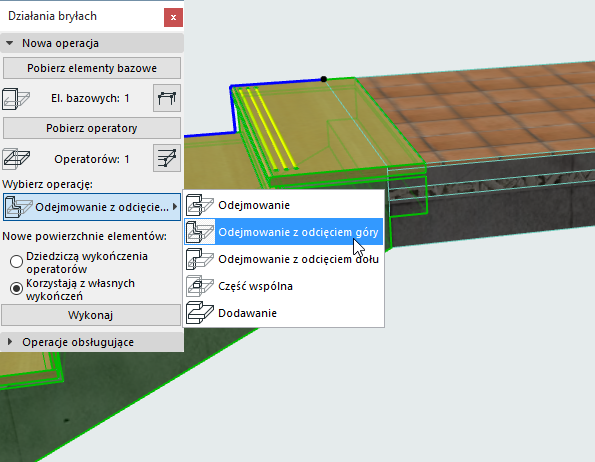

  8. Wybierz typ operacji: Odejmowanie z wytaczaniem do góry.

  9. Kliknij Wykonaj. Operacja na elementach bryłowych jest zakończona.
  10. Sprawdź rezultat w oknie 3D.

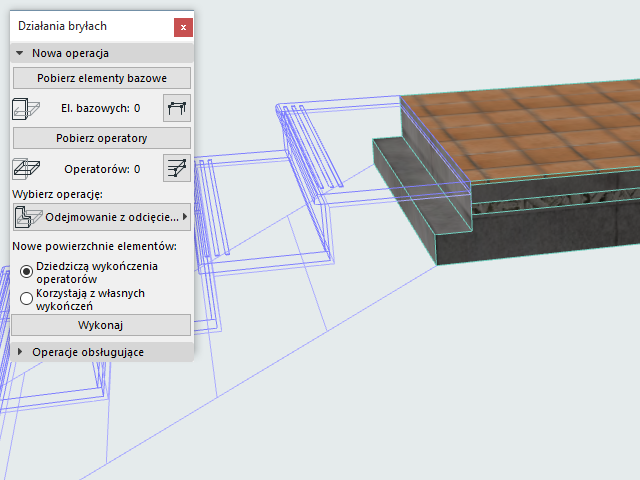

Schody pokazane są jako szkielet:
