Ustawienia narzędzia Słup: Podgląd i położenie

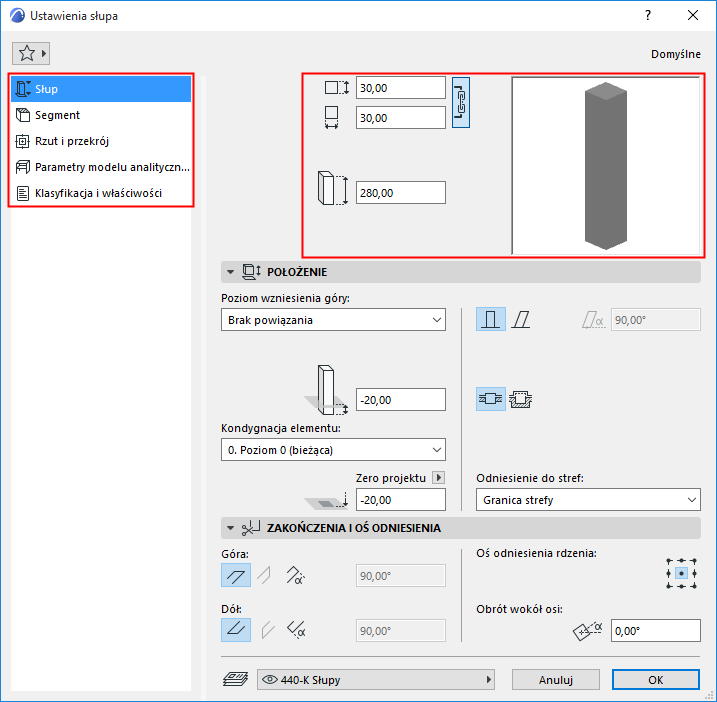

Okno dialogowe ustawień słupa podzielone jest na pięć strony.
Część o nazwie Podgląd pozostaje widoczna na wszystkich stronach i odzwierciedla zmiany ustawień.
Można przełączać strony za pomocą struktury hierarchicznej znajdującej się po lewej stronie:
Dla prostego (jednoodcinkowego) słupa należy wprowadzić wymiary poziome i pionowe słupa.
Dla słupa okrągłego wpisz średnicę rdzenia.
Pokazuje całkowitą wysokość słupa.
- W przypadku niepołączonego słupa, w tym miejscu można określić jego wysokość.
- W przypadku słupa o wzniesieniu góry powiązanej: nie ma możliwości edycji tego pola. Wysokość słupa zależy od ustawień skonfigurowanych w panelu Położenie poniżej.

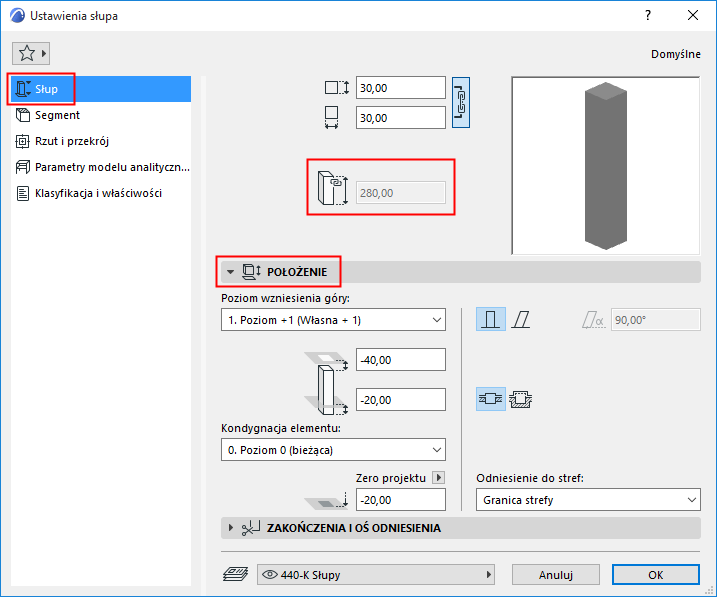

Panel Położenie słupa
Domyślnie:
- Poziom wzniesienia góry jest powiązany z kondygnacją powyżej
- Bieżącą kondygnacją jest kondygnacja macierzysta.
Powiązanie wzniesienia góry
Za pomocą tej opcji można:
Jeśli później zmienisz położenie i wzniesienie kondygnacji w projekcie, wzniesienie powiązanych słupów zmieni się automatycznie.
- Wybierz opcję Brak powiązania, aby utworzyć słup o stałej wysokości. Określ wysokość słupa w polu wysokości powyżej.
Odsunięcie od poziomu wzniesienia góry
Można odsunąć poziom wzniesienia słupa od poziomu wzniesienia góry.
- Wartość odsunięcia może być dodatnia, ujemna lub zerowa.
- Pole odsunięcia nie będzie dostępne jeśli dla Słupa nie określono powiązania wzniesienia góry.
Można również odsunąć dół słupa od kondygnacji macierzystej, w dowolnym kierunku.
- Na wysokość słupa (jak pokazano w podglądzie ustawień słupa) ma wpływ górne i dolne odsunięcie, jeśli istnieją.
Kondygnacja elementu
Zobacz Kondygnacja Macierzysta.
Wzniesienie dołu [do Poziomu odniesienia]:
Oblicza bieżące wzniesienie linii odniesienia słupa, mierzone od poziomu odniesienia (domyślnie poziomem odniesienia jest Zero projektu).
Kliknij przycisk ze strzałką aby zmienić Poziom Odniesienia.
Szczegóły - zobacz Preferencje poziomów odniesienia.
Kąt nachylenia słupa
Zobacz Utwórz Pochyły Słup.
Metoda obudowania
Zobacz Słupy i Ściany warstwowe: Obudowane lub nieobudowane.
Odniesienie do stref
Zobacz następujące tematy:
