Widok słupa na rzucie i w przekroju

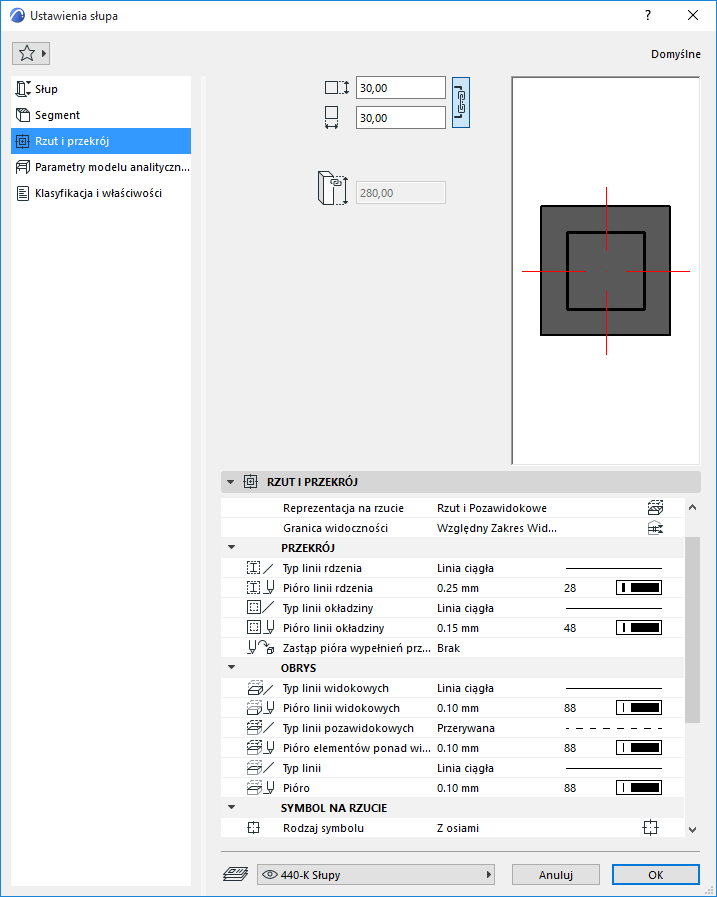

Użyj strony Rzut i Przekrój w Ustawieniach słupa.

Zobacz Widok elementów na rzucie i w przekroju.

Typ linii

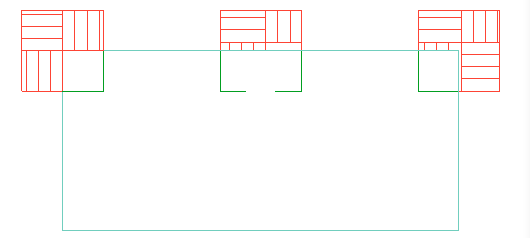

Określ atrybuty Ukrywania linii. Ukryte linie służą do pokazania słupów pod stropami, jeśli opcja ta jest włączona w Opcjach reprezentacji modelu.

Zobacz Opcje reprezentacji modelu dla Elementów konstrukcyjnych.

Symbol na rzucie

Rodzaj symbolu: Prosty, Przekreślony, X lub z osiami

Uwaga: W przypadku słupów o profilu złożonym, dostępne są jedynie symbol Zwykły oraz Z osiami. Osie przecinają się w początku profilu i obracają wraz z nim gdy słup zostanie skręcony.

Dla osi dostępne są dwa dodatkowe ustawienia: Odległość od środka oraz Długość poza obrysem słupa

Chociaż osie symbolu nie stanowią części modelu, zostaną one zeskalowane (razem z słupem), gdy skala rysunku ulegnie zmianie.

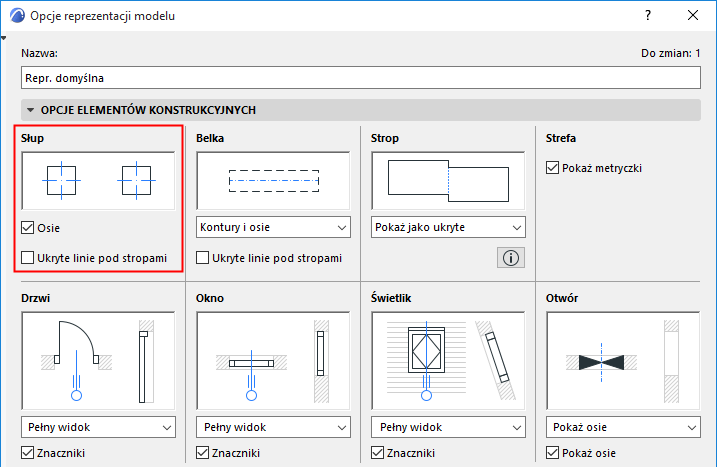

Określ widok (włącz/wyłącz) symboli słupa na rzucie według widoku w menu Dokument > Widok modelu > Opcje reprezentacji modelu.

Wypełnienia kryjące

Zobacz Przypisywanie Wypełnienia kryjącego.
